从传感器到主机：高分辨率、高吞吐成像的系统架构考量

当前，整个制造行业正在迅速采用更高分辨率的传感器、更快的检测产线以及日益复杂的多相机架构。随着系统规模不断扩大，大家发现最严峻的问题往往并非源自相机本身，而是出现在系统层级。

在实际生产环境中，当接口、驱动、主机架构以及同步层需要以高度一致的方式协同运行时，系统层面的失效便会显现。这种从“组件性能”向”系统性能”的转变，已成为现代高分辨率成像系统的显著特征。应对这一变化，不仅需要更快的传感器或更高的接口速率，更需要在架构设计层面充分考虑持续吞吐能力、可观测性以及系统级失效模式。

数据增长正在超越传统架构的承载能力

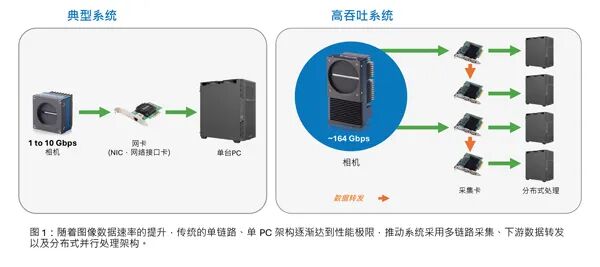

在多个项目中，可以观察到高分辨率传感器会比预期更早暴露系统层面的薄弱环节。例如，一台 16K 线阵相机 以每秒100万行(1MHz)的速度运行时，数据输出量约为164Gbps，这一数据量已超出单一链路或标准PC 长时间稳定处理的能力。

这推动了以下系统架构模式的出现:

●将单台相机的数据分配到多个高速链路或多个采集卡

●将处理负载分布到多台PC，不仅用于带宽分担，也用于算法的并行执行。

以玻璃检测等应用为例，每次扫描可能检测到数百万个缺陷，但其中只有少量真正具有分析价值。因此，在AI缺陷分类之前，必须在上游阶段完成高效的数据筛选与处理。

在实际部署中，反复出现以下三类系统压力特征:

1.高带宽压力:链路饱和及内存带宽瓶颈

2.高帧率/高线速:突发数据导致的延迟及缓冲区分配失败

3.大规模多相机网络:聚合带宽压力及设备时序冲突

接口:稳定性比峰值参数更关键

在量产环境中，决定系统能否长期可靠运行的，并非接口的理论峰值带宽，而是其持续吞吐能力、延迟特性以及错误恢复的稳定性。

高吞吐成像系统正越来越多地需要:

●多链路设计，将单台相机的负载分摊至多个高速连接

●对Camera LinkHigh Speed(CLHS)、CoaXPress(CXP)或GigEVision等接口进行评估时，不仅关注物理层确定性，也关注传输层及GenTL行为的稳定性。

●支持瞬态错误诊断与数据恢复的驱动和GenTL 实现，并在持续高负载下保持可预测性随着接口技术不断演进，真正决定系统长期稳定性的，往往是传输层行为、GenTL稳定性以及诊断可视性，而不仅是原始带宽指标。

对于24/7连续运行的工厂，因为许多间歇性故障往往只会在长时间运行后才显现，而接口在临界条件下的不稳定行为，常常是隐藏的根本原因。

主机端处理:真正的吞吐瓶颈

即便图像传输本身保持稳定，主机系统也往往成为整体吞吐能力的限制因素，常见挑战包括:

●操作系统调度延迟

●PCle总线拥塞

●内存带宽瓶颈

●突发处理期间 GPU 资源不足

在SDK 层面，这对系统能力的要求已不再局限于基础的图像采集。量产系统正日益需要:一致的吞吐控制、可扩展的多相机组织方式、实时诊断能力，以及对非帧式图像数据的支持，例如部分线阵输出、多区域(ROI)采集或多视角数据。

高吞吐系统的实用架构模式

连续材料的高速线阵成像

典型应用:玻璃、薄膜、纸张、柔性电子

●16K-32K相机

●多链路 CLHS

●多PC处理流水线

●ROI提取后进行AI分类

用于定点检测的高分辨率面阵成像

●常见于计量、电子制造、机器人应用

●突发式采集

●强调确定性触发与内存管理

常见于物流与面板检测

●数十到数百台相机

●共享带宽与严格时序约束

●需要系统级诊断能力

●多相机同步(如 PTP)

构建可随成像需求扩展的系统

在高分辨率、高吞吐成像系统中，长期稳定性更多取决于整个系统在持续生产条件下的行为表现，而非单个组件的峰值规格。接口、传输行为、主机端处理、同步机制以及诊断能力，必须作为一个统一的系统整体进行工程化设计，而不能彼此独立优化。

随着成像架构在数据速率和系统复杂度上的不断提升，仅仅拼装相互独立的组件已无法满足需求。在连续负载条件下，由采集硬件、驱动、SDK 以及诊断工具构成、并具备统一设计与控制能力的系统，其稳定性表现与由松散组件组合而成的系统存在显著差异。
