MCU+BLE射频+丰富外设，BLE SoC如何高效传输数据？

在低功耗无线通信技术加速赋能千行百业的当下，数据传输的效率与能耗控制已成为各类通信系统设计的核心要点，“低功耗、高性能”的无线通信芯片/模块不仅能提升设备通信效率，还能优化数据传输的稳定性与抗干扰能力，减少信号丢失与延迟，同时降低终端设备功耗，是物联网终端小型化、便携化设计的核心支撑要素之一。

以低功耗蓝牙通信体系为例，BLE主设备通过扫描与连接实现通信控制，BLE从设备则以广播机制持续输出数据，二者协同就能构建出兼顾实时性与能效比的短距无线通信闭环，为资产追踪、智慧穿戴、智能家居与工业传感等多元IoT场景奠定高效、可靠的底层通信基础，也为高性能BLE SoC芯片的规模化落地创造了广阔的应用潜力。

BLE SoC，如何高效传输数据？

BLE SoC的数据传输性能主要由内部射频收发机、协议处理能力、抗干扰水平、时钟与前端设计，以及功耗效率共同决定，同时也受链路调度机制、天线匹配与组网能力等因素影响。

以集成32位ARM Cortex®-M0内核、最高主频达64MHz的CMT4531为例，其数据传输能力体现为“计算—链路—射频—能效”多维协同优化的系统性结果。

首先，在协议处理层面，芯片高达64MHz的工作主频可为BLE协议栈运行、链路调度及多连接管理提供充足的实时处理能力，能够有效缩短连接事件处理时延，提高数据包收发的连续性与稳定性；配合256kB Flash与48KB SRAM的片上存储资源，不仅可完整承载BLE标准协议栈与轻量化用户业务程序，还支持更大的数据缓存与队列管理，从而降低因频繁中断或缓存不足导致的吞吐瓶颈。

在链路性能方面，芯片集成先进的BLE 5.2射频收发器，支持1Mbps标准模式、2Mbps高速模式以及S2/S8编码的长距离模式，使系统能在吞吐率、覆盖范围与抗干扰能力之间进行动态权衡。

其中，2Mbps模式通过缩短空中传输时间提升单位时间数据吞吐效率，而长距离模式则通过前向纠错与编码增益提升接收灵敏度，在复杂无线环境中保持稳定链路质量。进一步地，芯片还能结合数据包长度扩展机制，显著降低协议头开销占比，提高有效载荷比例，从系统层面提升实际传输效率。

在射频与抗干扰能力方面，芯片能在+6dBm的最大发射功率下提供充足的链路预算，在0dBm的典型发射场景中，芯片发射电流仅为4.2mA，接收电流仅为3.8mA，可助力终端设备实现性能与功耗的平衡；同时，芯片还能通过RSSI能力为链路质量评估与自适应调度提供依据，有助于系统在多节点环境中动态优化通信策略。

在能效维度，CMT4531通过精细化电源管理实现运行态与休眠态的显著分层，其在保持全部SRAM数据的低功耗模式下电流仅为微安级，待机模式更低至纳安级，使设备能够以“短时高效传输+长时深度休眠”的工作模式运行，让单位能量所能完成的数据传输量得到最大化。

资产追踪、智能手环/体脂秤、智慧照明，CMT4531一芯搞定

值得一提的是，在系统调度与组网能力方面，CMT4531还支持主从角色与多连接机制，其既可作为中心节点进行多设备数据汇聚，也可作为终端节点参与网络通信，适应星型与Mesh等多种拓扑结构。

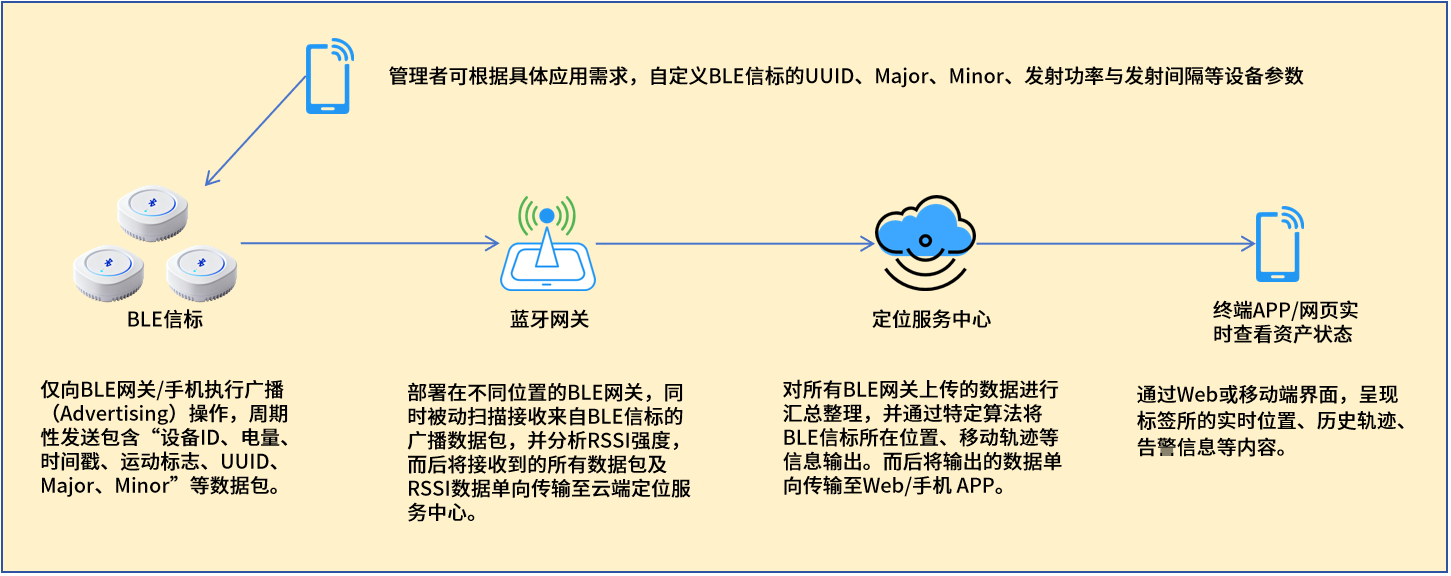

例如，在资产追踪场景中，BLE SoC通常作为信标节点周期性广播设备标识、电量与状态信息，无需建立连接即可被多个网关同时接收。这种广播机制不仅提升了系统的并发处理能力，也大幅简化了部署复杂度，使大规模资产管理成为可能。

在智能手环与体脂秤领域，BLE SoC可依托其稳定的数据链路与低功耗特性，实现对多源生理数据的高效采集与可靠传输。设备通过对步数、心率、体脂等数据进行周期性采样，并借助BLE连接或广播机制与智能手机进行数据同步。

在智能家居与照明领域，BLE SoC通过对BLE Mesh组网的支持，使大规模设备间的本地化通信成为可能。各节点可在无需依赖中心网关的情况下完成自组织网络构建与数据转发，实现对灯具等终端的集中控制与分组管理。

此外，结合AoA/AoD测向与RSSI能力，系统还可在固定节点基础上扩展出室内定位与资产感知等功能，使照明网络从单一控制系统向融合通信与感知能力的综合物联网基础设施演进。
