上海贝岭推出全新4通道模拟前端芯片BL1035

应用背景

随着AI产业的迅猛发展，全球数据中心建设也驶入快车道，光模块速率已快速迈入400G、800G乃至1.6T的新时代。在这一浪潮中，电吸收调制方案（EML）与硅光集成方案凭借各自独特优势，在数据中心光模块市场中占据着举足轻重的位置。

上海贝岭此次推出全新4通道模拟前端芯片——BL1035，专为400G/800G EML方案量身打造，助力数通市场迈上新台阶。

芯片介绍

BL1035内部集成多通道电流型DAC、多通道电压型DAC、多通道ADC及内部参考电压，具备电流/电压驱动、电流/电压监控、过温/过压/过流告警上报等丰富功能。

BL1035功能框图

凭借低功耗、小尺寸、高集成度与宽工作温度范围的出色表现，BL1035成为光模块中实现一体化低成本控制方案的理想之选。

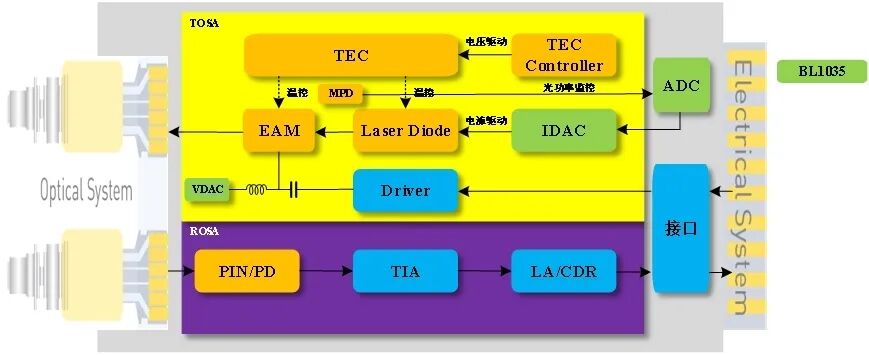

BL1035在EML光模块中的位置

主要功能

电流型DAC

为最多4路DFB激光器提供最大200mA的低噪声偏置电流，同时兼具低功耗特性；每路激光器前向电压可通过内部ADC监控。

IDAC在系统中位置

4通道，12bit

每路最大200mA

Headroom低至300mV@200mA

噪声：8.9μApp(0.1Hz-10Hz)，噪声谱密度42nA/√Hz@1kHz

优异的温度特性：10ppm/℃（typical）

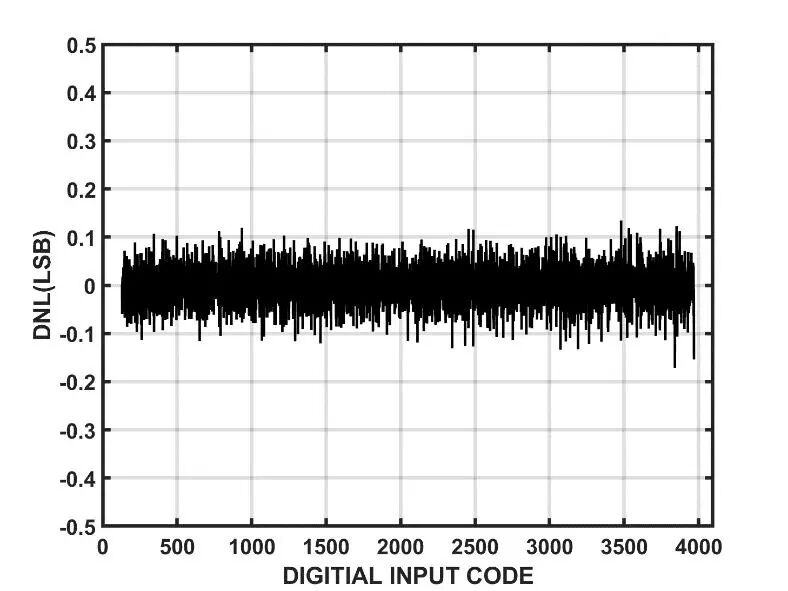

IDAC DNL性能

IDAC INL性能

IDAC headroom测试结果

IDAC 温漂曲线

向右滑动查看更多

电压型DAC

为最多4路电吸收调制器提供偏置电压，每路调制器负载电流可通过内部ADC监控。

VDAC在系统中位置

4通道，12bit

多档位选择：0~+2.5V，0~+5V，-2.5~0V，-5~0V

带载能力：最大±50mA

噪声：62μVpp(0.1Hz-10Hz)，噪声谱密度814nV/√Hz@1kHz

优异的温度特性：6ppm/℃（typical）

VDAC DNL性能

VDAC INL性能

VDAC 温漂曲线

向右滑动查看更多

多通道ADC

可实现IDAC电压、VDAC电流、4路外部通道轮询检测，每通道可独立设置超限阈值、采样时间、平均次数。

ADC在系统中位置

12bit，1MSPS

4路外部输入管脚，4路IDAC电压监测，4路VDAC电流检测

集成可编程阈值告警

ADC DNL性能

ADC INL性能

向右滑动查看更多

可编程序列器

最多支持48通道自定义轮询检测

每通道转换时间、平均次数、超限阈值独立配置

内置 2.5V 参考电压

优异的温度特性6ppm/℃（typical）

REF温漂特性

通信接口

SPI（20MHz）/I2C（400kHz）

支持自适应模式检测

典型应用图

产品型号

型号	封装形式	工作温度范围
BL1035	WLCSP36	-40~125℃
