EtherNet/IP转Profinet在西门子S7-1200与施耐德变频器工业自动化控温应用

一、案例背景

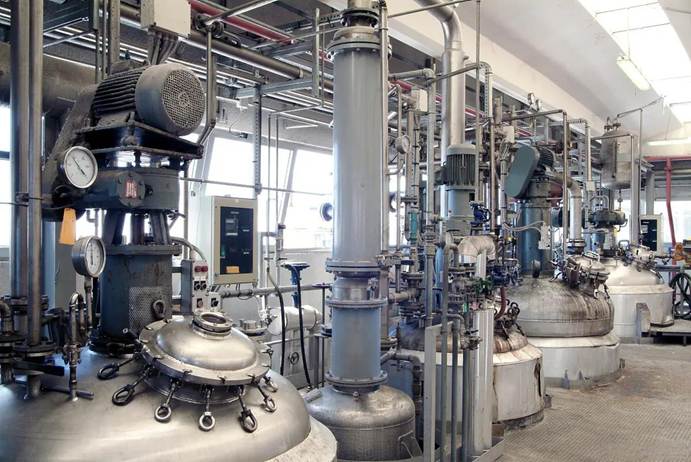

在精细化工工业自动化与工业物联网深度融合的生产场景中，反应釜温度控制精度直接决定产品纯度、反应效率与生产安全。某国内精细化工企业主营医药中间体与特种高分子材料合成，其反应釜采用夹套循环导热油控温工艺，因反应放热剧烈、温度滞后性强，需实现±1℃高精度控温。

项目原有控制系统存在严重总线协议壁垒：主控单元西门子S7-1200 PLC搭载Profinet协议，负责采集温度数据、运行PID算法、下发控制指令；夹套循环泵驱动单元施耐德ATV320变频器仅支持EtherNet/IP协议，用于调节导热油流量。两种协议互不兼容，PLC与变频器无法直接通讯，只能人工手动调节频率，导致控温滞后大、误差超±5℃，存在反应失控风险，且无数据采集器功能，生产数据无法上传至工业物联网平台，不符合行业智能化与安全管控标准。

为打破协议隔阂，满足高精度控温与工业物联网数据采集需求，项目组选用塔讯TX181-RE-RE-PNS/EIM工业网关（协议转换专用智能网关）作为核心通讯枢纽。该物联网网关凭借强大的双向协议转换能力、微秒级传输延迟与内置数据采集器功能，搭建起PLC与变频器的可靠通讯桥梁，实现全流程闭环控温，为工业自动化与工业物联网升级提供支撑。

二、协议转换网关功能简介

塔讯TX181-RE-RE-PNS/EIM是面向高端工业自动化场景的专业工业网关，兼具智能网关与物联网网关双重属性，核心定位为协议转换与数据采集器一体化设备，专为解决异构总线协议设备互联互通、工业物联网数据交互难题设计，适配精细化工车间高温、高湿、强电磁干扰、易燃易爆的复杂工况，核心功能如下：

1.高速双向协议转换

搭载双核工业级处理器，支持Profinet与EtherNet/IP两大主流总线协议的双向透明协议转换，可同时作为Profinet从站对接西门子S7-1200 PLC、EtherNet/IP从站对接施耐德ATV320变频器，实现控制指令与反馈数据无阻塞交互。数据转换延迟低至微秒级（≤18μs），支持最大 256字节高速I/O数据传输，通讯周期稳定2ms，完全满足反应釜控温系统高实时性要求，确保温度数据实时回传、控温指令零延时下发。

2.高精度数据传输与管控

针对化工精密控温场景优化数据校验机制，支持标准工业通讯报文解析、自定义数据映射与字节序转换，保障温度设定值、实际温度、变频器频率、运行状态等关键数据传输零误差、无丢包。内置数据缓存、断线重连、断点续传功能，可应对车间电磁干扰、网络波动、电压不稳等异常场景，确保控温数据完整性与通讯稳定性，助力系统实现±1℃超高控温精度。

3.工业级数据采集与上传

集成高性能数据采集器模块，可实时采集PLC端温度传感器数据、PID运算参数、控温指令、故障报警，以及变频器端输出频率、电机电流、运行状态、能耗数据等全维度工艺信息。完成数据标准化处理、加密后，同步上传至车间MES系统、SCADA监控平台与工业物联网数据中台，实现生产数据全流程可追溯、可视化，为工艺优化、设备运维、安全管控提供数据支撑。

4.工业级硬件可靠性

采用全金属密封防爆外壳，具备宽温（-40℃~85℃）、防尘、防潮、抗强电磁干扰、防雷浪涌特性，通过CE、FCC、防爆工业级认证，支持7×24小时不间断稳定运行，完美适配精细化工车间复杂环境。配置Web端与本地配置软件双调试界面，参数设置简洁直观，无需专业编程，大幅降低工程实施与后期运维难度。

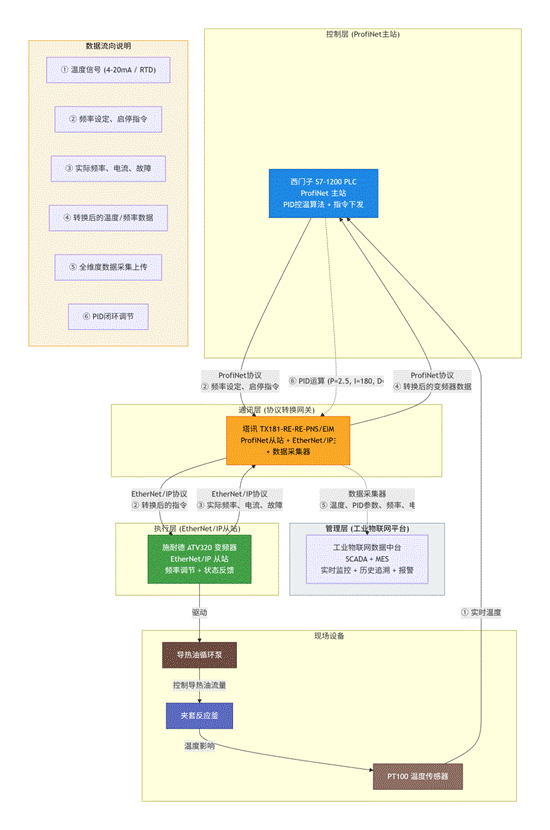

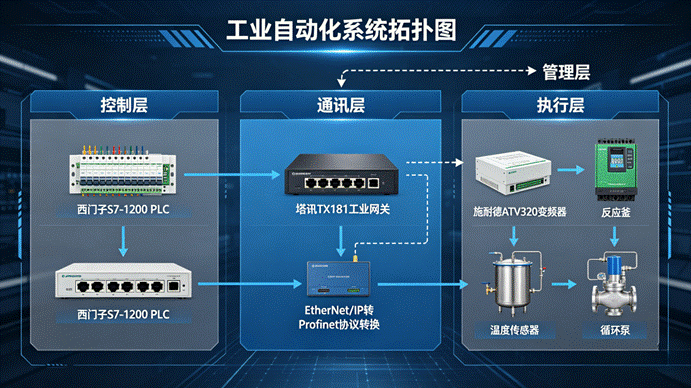

三、系统结构拓扑图

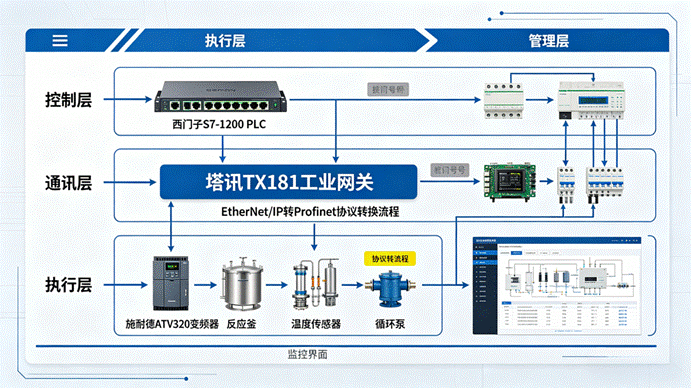

四、解决方案

针对项目核心痛点 ——西门子PLC与施耐德变频器总线协议不兼容、控温精度不足、工业物联网数据缺失，项目组制定“协议转换+高精度控温+数据采集器+智能管控”一体化工业自动化解决方案，核心架构如下：

1.协议互通解决方案

采用塔讯TX181工业网关实现Profinet与EtherNet/IP双向协议转换，彻底打破跨品牌设备通讯壁垒。网关作为中间节点，将PLC下发的 Profinet格式频率调节指令，转换为EtherNet/IP格式传输至施耐德变频器；同时将变频器反馈的 EtherNet/IP格式运行数据、频率数据，转换为Profinet格式回传至PLC，实现双向透明通讯，无需修改PLC与变频器原有程序、参数，部署便捷。

2.高精度PID控温解决方案

依托网关微秒级协议转换延迟与2ms通讯周期，构建“PLC—工业网关—变频器”高速控温链路。PLC实时采集反应釜温度传感器数据，与设定值对比后运行PID算法，动态生成变频器频率调节指令；网关实时转发指令与反馈数据，指令响应延时＜1ms；变频器接收指令后精准调节循环泵转速，控制导热油流量，配合温度传感器实时反馈形成闭环控制，将控温精度稳定控制在±1℃范围内，彻底解决温度滞后、超调、波动大等难题。

3.工业物联网数据采集解决方案

激活网关内置数据采集器功能，配置数据采集点位与上传周期：采集PLC端温度设定值、实际温度、PID参数、故障代码；采集变频器端输出频率、电机电流、运行状态、能耗数据；设置采集周期1ms、上传周期100ms，配置工业物联网平台与MES系统IP地址、端口号，启用数据加密与断点续传功能。网关将采集数据标准化处理后，通过工业以太网同步上传，实现控温数据全采集、全追溯，满足化工行业安全管控与智能化生产要求。

4.稳定可靠保障解决方案

网关采用双网口冗余设计，支持MRP介质冗余协议，避免单网口故障导致通讯中断；配置工业级电源模块与浪涌保护电路，适配车间电压波动场景；现场采用屏蔽网线、独立接地与防爆线管布线，降低电磁干扰与安全隐患；网关内置故障自诊断功能，异常时自动触发报警信号上传至PLC与监控系统，实现快速故障定位与处理，保障系统连续稳定运行。

五、实施配置过程

（一）硬件安装与网络布线

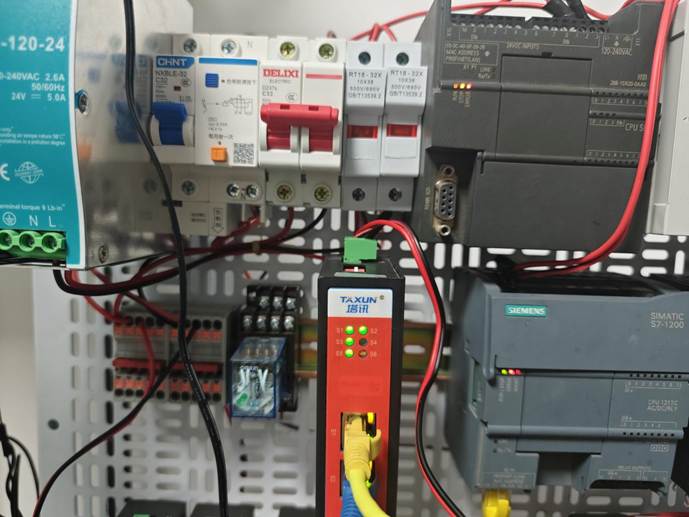

将塔讯TX181工业网关安装于反应釜控制柜内防爆区，固定于标准DIN导轨，确保散热空间充足，远离高温管道与强电磁干扰源；

采用工业级屏蔽防爆网线，一端连接网关Profinet端口至西门子S7-1200 PLC的Profinet接口，另一端连接网关EtherNet/IP端口至施耐德ATV320变频器的EtherNet/IP接口；

完成网关DC24V工业级电源接线、防爆接地处理，检查线路连接牢固性，杜绝短路、断路与接触不良，符合化工行业防爆安全标准。

（二）网关参数配置

1. IP地址配置

通过网关Web端管理界面或本地配置软件，设置双网段独立IP：

Profinet侧（PLC端）：IP地址192.168.0.10，子网掩码255.255.255.0，与西门子S7-1200 PLC（192.168.0.1）同网段；

EtherNet/IP侧（变频器端）：IP地址192.168.1.10，子网掩码255.255.255.0，与施耐德ATV320变频器（192.168.1.20）同网段；网关地址与PLC、变频器默认网关保持一致，确保网络双向互通。

2.协议转换配置

Profinet从站配置：导入西门子标准GSDML文件，设置设备名称、I/O数据长度（输入128字节、输出128字节），匹配S7-1200 PLC通讯参数，启用实时通讯模式；

EtherNet/IP从站配置：导入施耐德ATV320变频器GSD文件，设置从站地址、通讯周期2ms，配置I/O数据映射关系：将PLC温度设定值、PID调节指令映射至输出区域，将变频器实际频率、温度反馈数据映射至输入区域；

启用双向协议转换功能，设置数据传输模式为 “透明传输”，关闭数据过滤，保障控温指令与反馈数据完整传输。

3.数据采集配置

激活数据采集器功能，添加采集点位：

PLC侧：温度设定值、实际温度、PID参数（P/I/D）、控温状态、故障报警；

变频器侧：输出频率、电机电流、运行状态、故障代码、累计能耗；设置采集周期1ms、上传周期100ms，配置工业物联网平台（192.168.0.100）与MES系统IP地址、端口号，启用数据加密、断点续传与异常数据告警功能。

（三）PLC端配置（TIA Portal）

打开TIA Portal软件，新建项目，添加西门子S7-1200 PLC硬件，在网络视图中扫描并添加TX181工业网关Profinet从站设备；

配置PLC与网关Profinet通讯参数，设置I/O地址映射：将温度设定值、PID输出指令映射至网关输出区域，将实际温度、变频器频率反馈映射至网关输入区域；

编写PLC控温程序：包含温度采集模块、PID运算模块、指令下发模块、数据接收模块、故障判断模块、安全互锁模块，适配2ms通讯周期，优化程序扫描周期，确保控温实时性与精度；

下载程序至PLC，完成硬件组态与程序调试。

（四）变频器端配置

通过施耐德变频器调试软件，设置ATV320的EtherNet/IP通讯参数：IP地址192.168.1.20，子网掩码255.255.255.0，从站地址与网关配置一致，通讯周期设为2ms；

配置变频器控制模式为“通讯控制”，将运行指令、频率给定源设置为EtherNet/IP通讯，选择标准通讯报文（111报文），设置频率范围0~50Hz、过载保护、加减速时间等参数；

映射I/O数据点位：将接收的频率指令、启停信号与网关输出数据对应，将反馈的实际频率、运行状态、故障信号与网关输入数据对应；

保存参数并重启变频器，完成通讯连接测试。

（五）系统联调与优化

上电启动系统，检查工业网关、PLC、变频器通讯状态，确认无故障报警、数据传输正常；

单步调试：PLC设定目标温度，检查网关是否实时转发指令、变频器是否精准调节频率、温度是否平稳趋近设定值，验证控温精度是否达 ±1℃；

参数优化：微调PID参数（P=2.5、I=180、D=1.2）与网关通讯参数，确保温度无超调、无波动、响应迅速；

整机联动调试：模拟化工反应升温、恒温、降温全流程，测试超温报警、故障停机、断电恢复等场景，验证系统稳定性与安全性；

对接工业物联网平台，确认采集数据完整上传、监控界面实时显示、历史数据可追溯。

六、项目痛点、应用效果及实施前后对比

（一）项目核心痛点

总线协议壁垒：西门子PLC（Profinet）与施耐德变频器（EtherNet/IP）协议不兼容，无法直接通讯，控温系统无法形成闭环，只能手动操作，工业自动化程度极低；

控温精度差：无实时通讯链路，温度调节滞后超500ms，控温误差达 ±3℃~±5℃，易引发副反应、产品纯度低，甚至反应失控、超温安全隐患；

实时性不足：手动调节与临时通讯方案响应慢，无法满足2ms实时控温要求，生产效率低、工艺稳定性差；

数据缺失：无数据采集器与工业物联网对接能力，温度、频率、能耗等数据无法采集上传，质量与安全无法追溯；

环境适配差：原有通讯模块抗干扰弱，车间强电磁、高温、潮湿易导致通讯中断，故障率高、运维难度大、成本高。

（二）应用效果

协议壁垒彻底打通：通过TX181工业网关 协议转换，实现Profinet与EtherNet/IP无缝对接，工业自动化管控覆盖率100%；

控温精度全面达标：温度误差稳定控制在±1℃以内，产品纯度从92%提升至99.5%，副反应发生率降低90%，杜绝超温安全隐患；

实时性满足高标准：通讯周期稳定 2ms，指令响应延时＜1ms，控温响应速度提升95%，生产效率提升40%；

数据全采集可追溯：数据采集器实现全流程数据采集与工业物联网上传，生产、质量、设备数据100%可追溯，符合化工行业安全管控标准；

稳定可靠易运维：工业网关工业级设计，系统连续无故障运行时长提升至3000小时以上，故障率降低90%，运维成本减少60%；

智能化升级落地：构建“工业自动化控温 —数据采集器—工业物联网监控 —安全追溯”闭环体系，实现车间数字化、智能化升级。

（三）实施前后效果对比

表格

对比维度	实施前状态	实施后效果	提升幅度
总线协议兼容性	Profinet与 EtherNet/IP不兼容，无法通讯	双向协议转换，无缝互联互通	100%
控温精度	误差 ±3℃~±5℃，波动大	误差 ±1℃，高精度稳定控制	60%~80%
通讯实时性	响应延时 500ms以上，滞后严重	周期 2ms，延时＜1ms	95%以上
生产效率	工艺周期长，产品合格率 92%	效率提升 40%，合格率 99.5%	效率 40%，合格率 7.5%
数据采集	无数据采集器，数据缺失	全量采集，工业物联网上传	100%
系统稳定性	故障率高，常通讯中断	连续稳定运行，故障率低	90%
运维成本	维护频繁，成本高	运维简单，成本低	60%

七、总结

本项目依托塔讯TX181-RE-RE-PNS/EIM工业网关，成功解决精细化工反应釜控温系统中西门子S7-1200 PLC与施耐德ATV320变频器的总线协议兼容难题，通过专业协议转换、高速数据传输、数据采集器与物联网网关一体化功能，构建集±1℃高精度控温、实时通讯、数据采集、智能管控于一体的工业自动化与工业物联网 解决方案。

项目实施后，不仅彻底打破跨品牌设备通讯壁垒，实现反应釜控温系统全流程闭环工业自动化控制，更全面满足精细化工行业对控温精度、生产安全、数据追溯的严苛要求，为企业数字化转型、智能化升级与安全生产奠定核心基础。实践证明，工业网关作为工业物联网核心枢纽与协议转换关键设备，在工业自动化场景中具备不可替代价值。

塔讯 TX181系列智能网关凭借强大协议转换性能、工业级稳定性、便捷配置性与内置数据采集器功能，可高效解决异构总线协议设备互联互通问题，助力制造企业打破信息孤岛、实现设备协同与数据贯通，是推动工业自动化与工业物联网深度融合、实现产业智能化升级的理想选择。该方案可广泛复制应用于精细化工、制药、新材料等高精度温控、复杂工况工业自动化场景，具备极高工程推广价值。
