一颗电阻搞定充电管理：SM4354 线性充电芯片的硬核实力与设计选型

导语
在便携设备的BOM表中，充电芯片往往只有几毛钱的成本，但它是连接外部电源与锂电池的“守门员”。今天，我们以国产芯片SM4354为例，聊聊一颗合格的充电芯片需要具备哪些自我修养，以及如何用最低的外部成本，实现安全、高效的充电管理。

一、极简主义：为什么外部只要一颗电阻和一颗电容？

很多刚接触锂电池设计的工程师会疑惑：充电电路至少要有功率管、二极管和电流检测电阻，怎么这块板子上只有一个米粒大的芯片加一两个阻容元件？

SM4354 的答案是“全集成”。它把P沟道功率MOSFET、防倒充二极管、电流检测电路、热反馈环路全部塞进了SOT23-5封装里。这颗外部电阻（接在PROG脚与地之间）身兼双职：既设定最大恒流充电电流，又作为电流监控的输出端口。用公式表达：

ICHG=1200V/RPROG

当RPROG=1.5kΩ时，ICHG=800mA；若需500mA充电，更换为2.4kΩ即可。无需改动PCB，仅切换一颗电阻就能适配不同容量的电池。当然，为保持输入电源稳定，一颗1µF以上的输入旁路电容也是必不可少的，它与电阻共同构成了SM4354仅需的两个外部元件。

通俗理解：传统方案像“灶台+炒锅+铲子”分散搭建，而SM4354相当于一台“多功能料理机”，你把食材（电池）、量杯（电阻）和电源（电容）放进去，就能自动完成烹饪（充电）。

二、输入端的两道“护身符”

电子产品维修中，近30%的充电故障源于输入端浪涌和电池反接。SM4354从设计上内置了两道保护：

1. 30V浪涌耐受——扛得住“杂牌充电器”

很多廉价USB电源在插入瞬间会输出远高于5V的尖峰。SM4354的VCC引脚极限耐压高达30V（正常工作推荐4.5~6.5V），远超普通充电IC的6~7V耐受值。同时，内部集成了6.5V输入过压保护（OVP），在出现持续高压时会主动关断。这一特性让设备在电源环境复杂的地区（如使用各类非标适配器）不致轻易烧毁。

2. 电池反接保护——原谅用户的“手滑”

对于可拆卸电池的设备（充电座、玩具、POS机），电池正负极装反非常普遍。SM4354内部监测BAT引脚对GND的电压，一旦检测到因反接产生的约-230mV负压，便自动断开充电回路。当电池正确接入，电压恢复后（迟滞约200mV），芯片立即恢复正常工作。测试中，我们故意反复反接，芯片无损伤，电池也安全。

设计价值：这两项保护显著降低了售后维修率，并且外部不需额外TVS或防反接MOS管，真正做到“芯小力大”。

三、锂电池的“喂养”三部曲

SM4354遵循标准的涓流-恒流-恒压 （TC-CC-CV）充电曲线，关键电压全内置，无需软件干预：

涓流唤醒 （ITRIKL）
若电池电压低于2.93V（典型值），表明电芯可能过放。此时充电电流自动降为设定值的约2/10（例如设定800mA时，涓流约160mA），安全地将电池“激活”到安全电压以上。

恒流快充 （CC）
电池达到2.9V后，切入全速充电。电流由PROG电阻设定，最大800mA。此阶段是整个充电过程的“主力区间”。

恒压浮充 （CV）
当电池端电压达到4.20V±1%时，转入恒压模式，充电电流从峰值逐渐减小。当电流降至设定值的1/10（C/10）且持续超过1.8ms（tTERM）后，充电终止，芯片进入待机模式。这一滤波延时可以有效避免电池端突发负载（如GSM脉冲）导致的早停。

整个流程就像给婴儿喂食：先喂少量温水（涓流），再给主食（恒流），最后细嚼慢咽并判断是否吃饱（恒压并检测停食）。全程闭环自动控制，不需要MCU时刻盯着。

四、内置“体温计”：热调节机制

线性充电芯片的热量主要来自输入输出压差，功耗公式为P_D = (VCC - VBAT) * I_CHG。SM4354 的内部功率管导通电阻虽仅为 0.6mΩ，但压差损耗才是发热大头。芯片内部设有温度检测，一旦结温达到120°C，热反馈环路会主动减小充电电流，阻止温度进一步上升。

工程意义：这项功能相当于芯片的“自我保护”，同时也给了产品设计师更大的灵活性。设定快充电流时，不必一味按最恶劣的高温环境留余量，而是可以基于典型室温选择更快的充电速率。温度一高就自动限制，安全与速度兼得。

五、待机不“偷电”，闲置不亏电

移动设备闲置几个星期再拿出来发现电池耗尽，多半是充电芯片的漏电流在作祟。SM4354在输入电源移除后，从电池端吸入的电流不超过0.25μA（典型值），比电池自身的自放电率还低，几可忽略不计。主动停机模式下（PROG悬空或VCC

此外，它还带有自动再充电功能：即便充饱停歇，芯片仍持续监听电池电压。一旦电压自然回落到典型值4.1V左右（规格书也常以4.05V作为约80%电量的示例），新一轮充电周期立即启动，补满后自动停止。这套机制让长期处于充电座的设备（如对讲机、蓝牙耳机仓）可以始终保持在接近满电的状态，而不会反复过充。

六、状态指示与电流监控

CHRG开漏输出：充电时内部下拉（接红色LED亮），充满或异常状态下高阻（LED灭）。利用此特性，只需要一个LED就能指示充电状态。

PROG电压监控：PROG引脚在充电时的电压范围是0.9~1.1V，且与实时充电电流成正比。外部MCU通过ADC读取此电压，就可以间接计算出电池获得了多少电流，实现简易的电量累积或充电进度显示。

若产品需红绿双灯明确指示“充电中/充满”，可选用同系列的SM4357（SOT23-6封装），它多出STDBY开漏脚，充满时拉低亮绿色LED，双灯逻辑简单明了：

状态	红色 LED (CHRG)	绿色 LED (STDBY)
充电中	亮	灭
充满	灭	亮
异常/待机	灭	灭

七、一个最小设计范例

整个充电电路连接极其精简，以SM4354为核心只需三步即可完成：

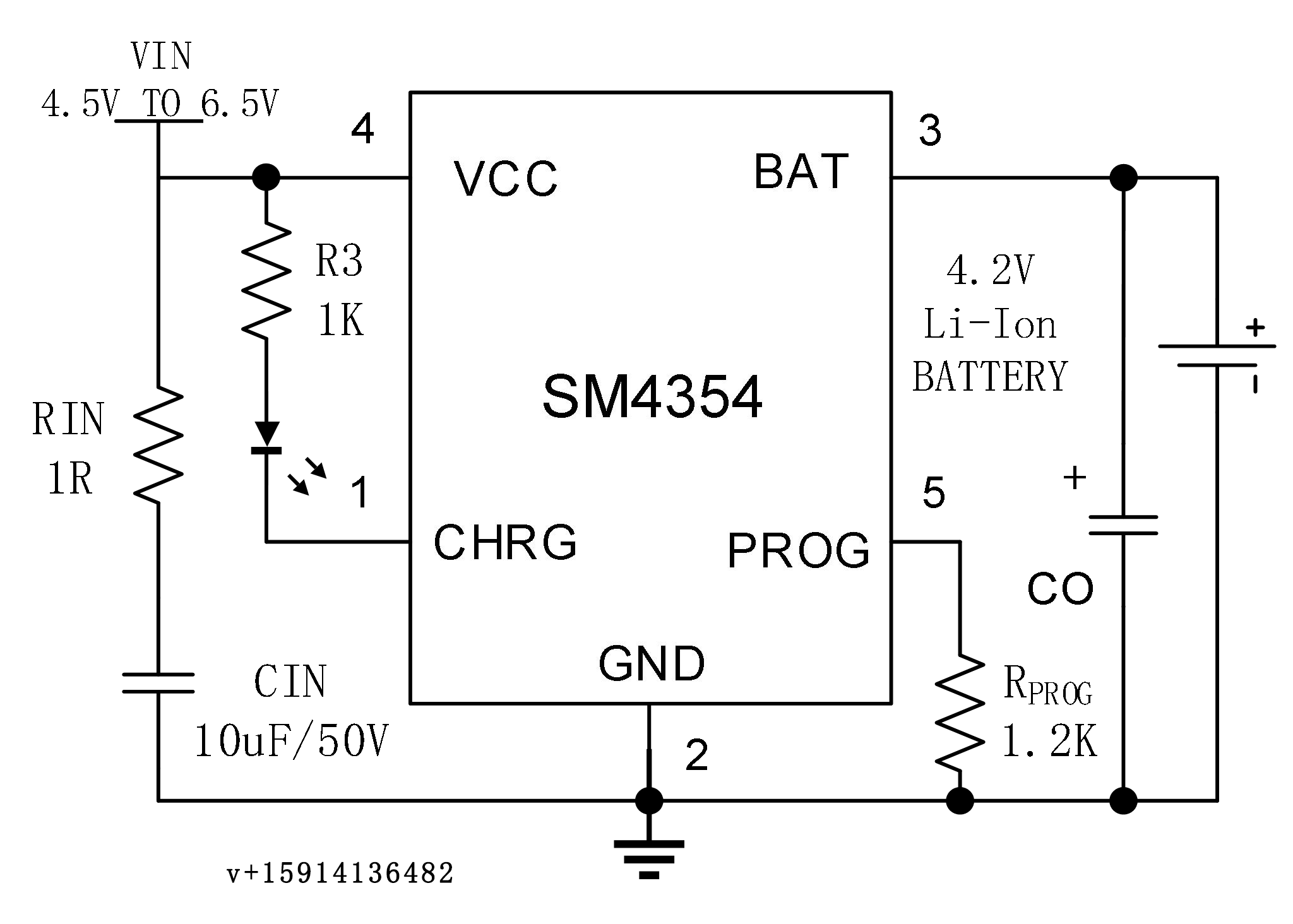

USB 5V接芯片VCC脚，同时在VCC与GND之间就近放置一颗1µF滤波电容。PROG脚通过一颗设定电阻（RPROG）接地，阻值大小决定充电电流。BAT脚直接连接锂电池正极。CHRG脚驱动一颗LED做充电指示——LED阳极串限流电阻接VCC，阴极接CHRG。所有电路共地，这便是全部所需连接。

输入电容：在VCC与GND间放置1µF以上的陶瓷电容，吸收插拔浪涌。

RPROG：使用1%精度金属膜电阻，确保电流准确。

PCB散热：将芯片的GND焊盘连接到大面积铜箔，充分利用PCB散热。当充电电流大于500mA时，务必进行热评估。

结语

SM4354以“一颗电阻+一颗电容”的极简外围，打包了许多设计者关心的痛点：高压耐受、防反接、涓流修复、热调节、超低待机功耗。对于那些内部空间紧凑、成本敏感又追求可靠性的手持设备与充电周边，它提供了一个非常平衡的解决方案。如果你的产品需要双灯指示，只需平替SM4357，外围电路无需改动。

大家在锂电池充电设计中遇到过哪些坑？欢迎在评论区交流。*（本文参数参考泉州海川半导体SM4354 v1.19 / SM4357 v1.07规格书，设计时请以官方最新文档为准）*
