精准赋能 精密切割——博捷芯陶瓷划片机,解锁氧化铝氧化锆加工新高度

博捷芯半导体 2026-04-23 21:42 次阅读
加入交流群
微信小助手二维码

扫码添加小助手

加入工程师交流群

在高端精密制造领域,氧化铝、氧化锆等陶瓷材料凭借耐高温、高绝缘、高强度的核心特性,广泛应用于电子元器件新能源、医疗器材、精密仪器等关键行业。然而,陶瓷材料硬度高、脆性大的固有属性,对切割设备的精度、稳定性和适配性提出了极高要求,传统切割工艺易出现崩边、裂纹、尺寸偏差等问题,严重影响产品良率与终端性能。为破解这一行业痛点,博捷芯(深圳)半导体有限公司(以下简称“博捷芯”)深耕精密切割领域,推出专为氧化铝、氧化锆材料定制的陶瓷划片机,依托自身高新技术企业的技术积淀,以微米级精度、高效稳定的加工表现,为行业高质量发展注入新动能。

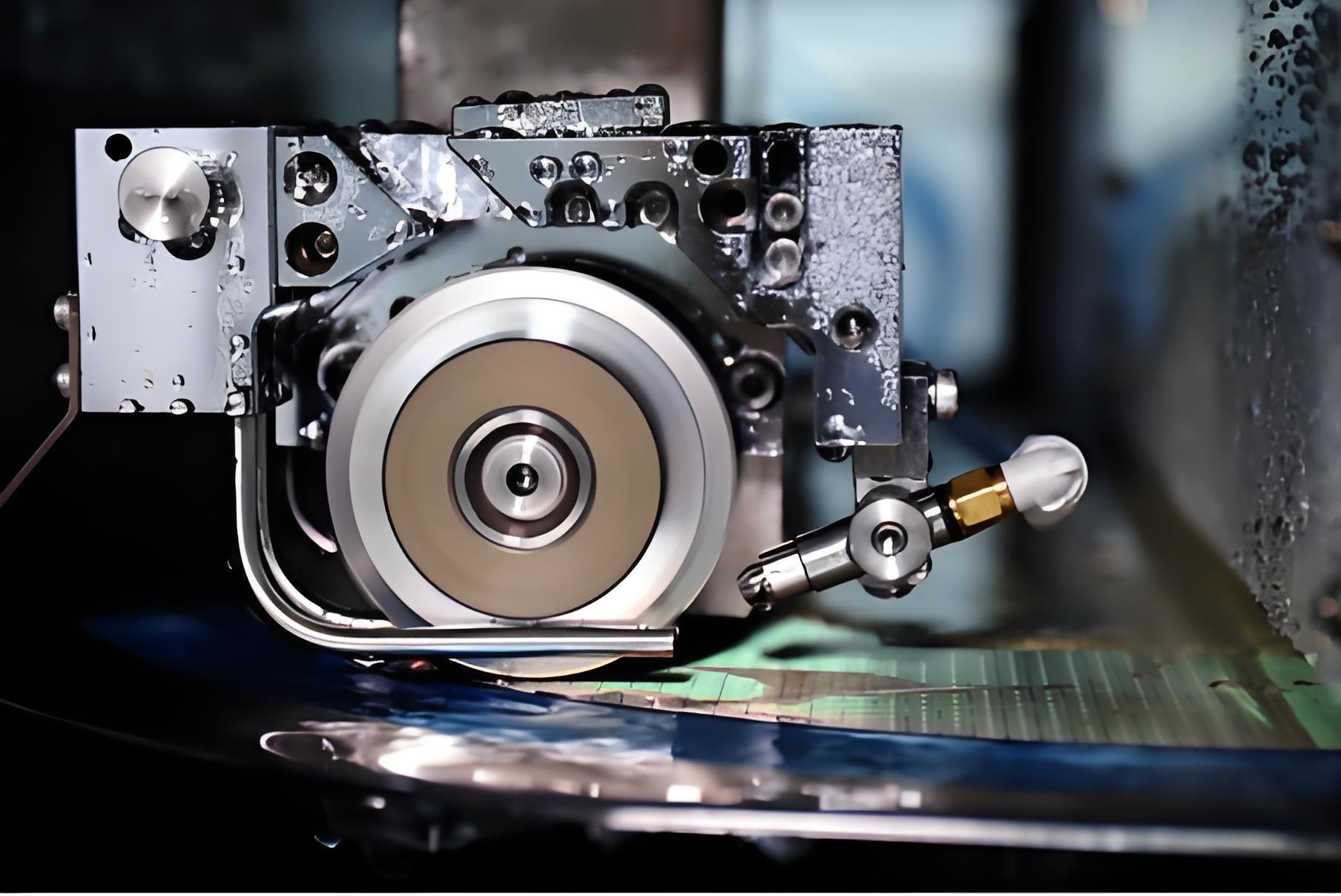

作为氧化铝、氧化锆精密切割的核心装备,本次推出的陶瓷划片机依托自主研发的核心技术,实现了硬脆陶瓷材料切割的精准突破与效能升级。设备搭载高精度空气静压主轴,最大转速可达60000rpm,配合进口高刚性导轨与研磨级滚珠丝杠,全行程定位精度控制在2μm以内,重复定位精度低至1μm,可精准把控切割尺寸公差,彻底解决传统设备切割偏差大、边缘不平整的难题,让氧化铝、氧化锆工件切割边缘光滑无毛刺,无需额外打磨处理,大幅缩短生产流程、降低加工成本。

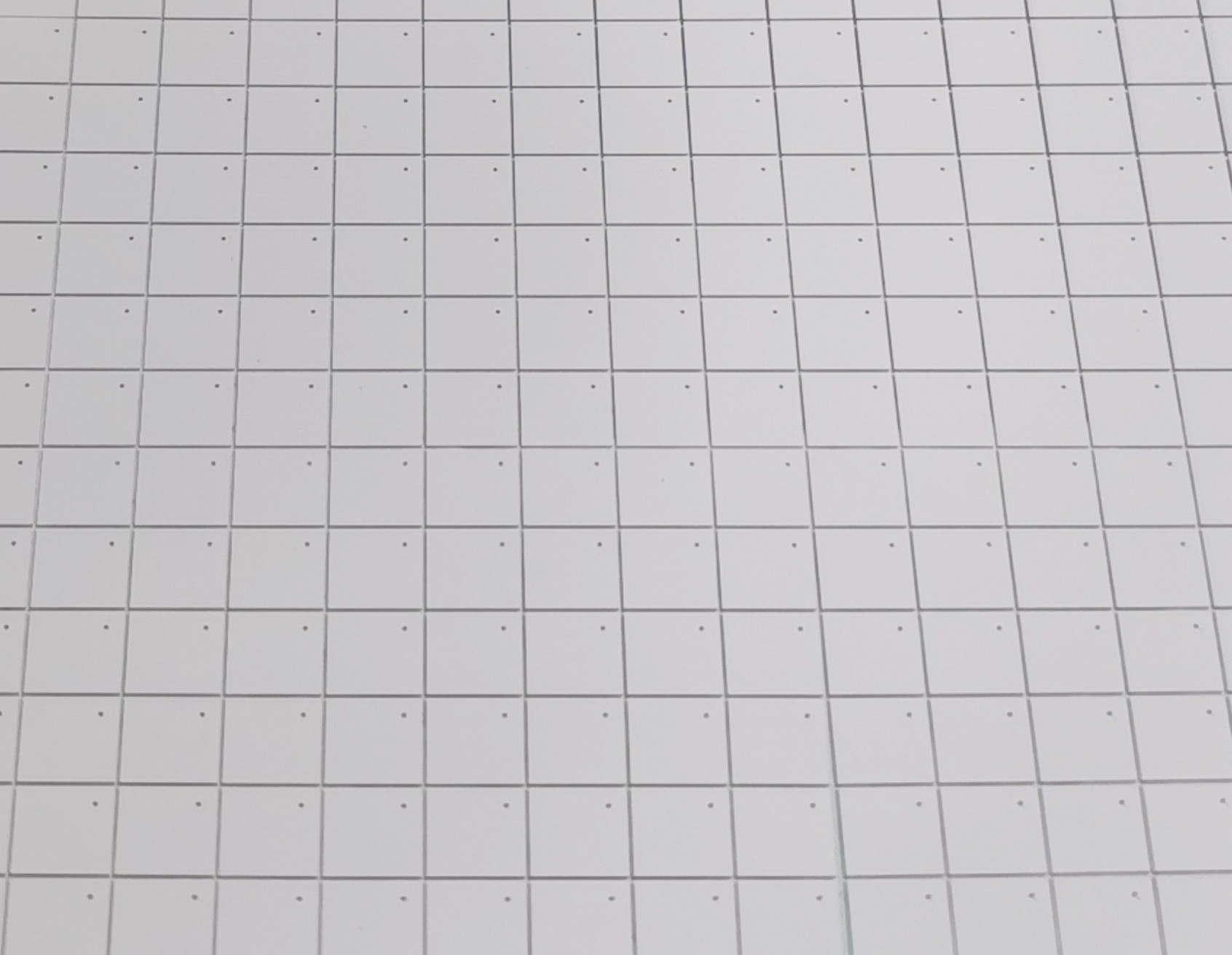

针对氧化铝、氧化锆材料的特性差异,设备采用定制化分层划切工艺与智能参数调控系统,可灵活适配不同厚度、规格的陶瓷工件,无论是薄至0.1mm的氧化锆薄片,还是厚达10mm的氧化铝板材,均能实现稳定高效切割。同时,设备配备双CCD视觉定位系统与AI路径校准功能,可实时识别工件位置、自动修正切割路径,有效规避机械应力对材料的损伤,将崩边尺寸严格控制在5微米以下,工件破损率降至0.1%以内,材料利用率提升至98%以上,完美满足高端器件制造对加工精度与良率的严苛要求。

在智能化与便捷性方面,该陶瓷划片机集成全流程自动化操作模块,实现从工件上料、定位、切割到下料的一体化运行,大幅减少人工干预,降低人力成本的同时,避免人为操作带来的误差,进一步提升加工一致性。设备搭载智能监控系统,可实时监测主轴转速、切割压力、刀具损耗等关键参数,出现异常时自动报警并停机,保障生产安全与设备稳定运行;操作界面简洁易懂,支持参数预设、程序存储与调用功能,适配批量生产与多规格工件加工需求,大幅提升生产效率。

依托扎实的技术积累与严苛的品质管控,本次推出的陶瓷划片机通过ISO 9001质量管理体系认证,核心部件均采用国际知名品牌,软硬件可靠性经京东方、中芯国际等20+行业龙头企业验证(注:中芯国际为半导体领域龙头,非世界500强,修正表述避免误差),可广泛应用于电子陶瓷基板、陶瓷刀具、医疗陶瓷配件、新能源陶瓷组件等领域,为各行业提供高效、精准、稳定的氧化铝、氧化锆精密切割解决方案,彰显博捷芯在精密切割设备领域的国产标杆实力。


当前,高端精密制造行业正朝着精细化、高效化、智能化方向加速发展,氧化铝、氧化锆等陶瓷材料的应用场景持续拓展,对切割设备的技术要求不断提升。博捷芯将以此次陶瓷划片机推出为契机,持续深耕精密切割设备研发,聚焦行业痛点,迭代升级技术与产品,依托核心团队丰富经验及多项自主专利技术,突破超薄、复合陶瓷材料切割瓶颈,推动陶瓷加工行业向更高精度、更高效率、更低损耗转型,助力高端精密制造领域国产化替代,以技术创新引领行业高质量发展。
