做分散式应变监测，这个无线模块省了很多布线

分享一款工业级单通道无线应变片采集模块：CMCU-09。由发射端（采集板）和接收端（无线透传板）组成，支持一对一、一对多无线传输，还支持区分不同的无线通道，同一环境里可以多组网络互不干扰。适合设备控制、传感器数据采集等通过接收板的 RS485/TTL/USB 串口与设备通讯的场景。

先说硬件——

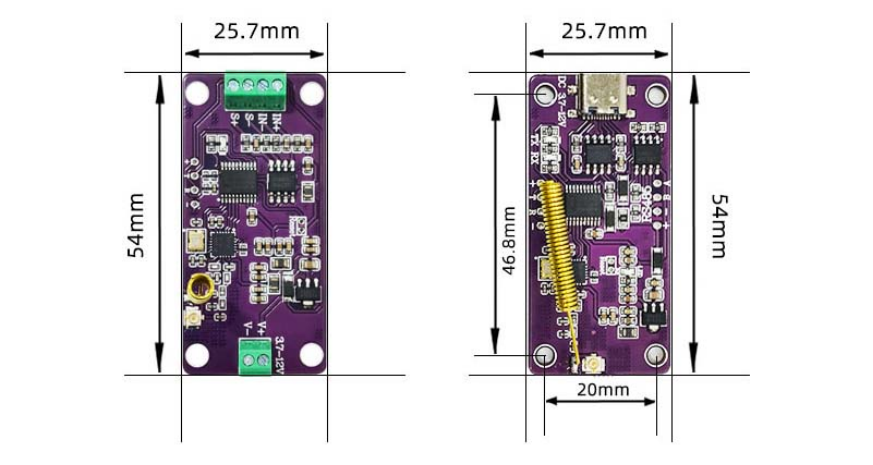

发射端（采集板）和接收端（无线透传板）尺寸一样，都是 54×25.7mm，很小。采集板接口方面：传感器端是 2.54mm 间距接线端子，IN+/IN- 接激励电压，S+/S- 接信号；电源 V+/V- 供电，范围 DC 3.7V~12V。另有一组 TTL 调试串口（TX/RX），专用于调试，一般不接。板上有两个天线接口：出厂默认带 433M 弹簧天线焊接处，还有一个预留的 IPex 1 座，可接更高增益的外接天线。带 3mm 定位孔。

接收端（无线透传板）接口方面：通信有 USB、RS485（A/B）、TTL（TXD/RXD），带 3mm 定位孔。电源同样 DC 3.7V~12V。

参数方面：

供电范围 DC 3.7V12V，可支持低至 3.7V 锂电池供电，便于应用狭小环境工作温度 -4085℃，湿度 5%95%RH 无凝露MODBUS-RTU 协议，波特率默认 9600，可改范围 2400115200，8 数据位，1 停止位，无校验 分辨率 1/50000 分度 可接 1 个全桥式应变片 低功耗，低于 0.1W 地址范围 1-247，默认地址 1 可设置采样频率、分度值、波特率、追零范围、追零使能、平均滤波、动态跟踪范围、蠕变跟踪

实际使用：

这个模块有两种无线用法——

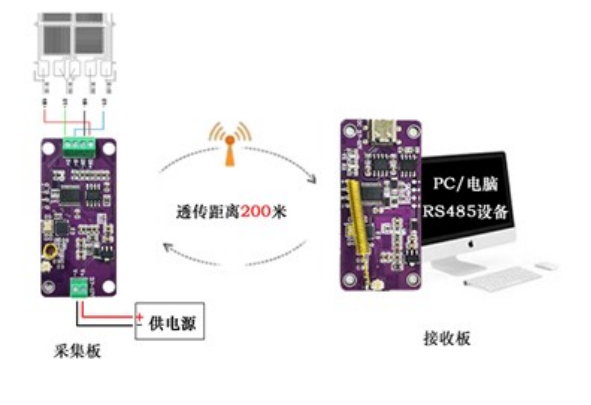

1.一对一：将应变片传感器接上采集板，电池装上采集板，透传板用 USB 数据线连电脑，两端天线装好即可通信。

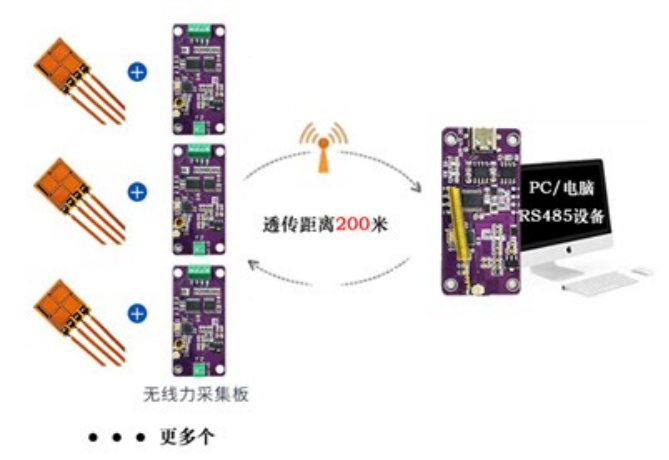

2.一对多：一个接收端对应多个采集板发射端，同样接法。

接收端出来就是 USB/RS485/TTL 标准接口，直接接设备或电脑，和有线变送器一样走 MODBUS-RTU 读写数据。

几个注意点：

供电电压低，3.7V 锂电池就能跑，适合空间受限不方便拉电源线的位置

两端出厂默认都带 433M 弹簧天线，如需更远距离可换接 IPex 1 座的外接天线

透传板短接 SET 和 GND 可退出透传模式，进入设置模式修改无线参数

两端都有 Reset 孔，短接超过 3 秒，指示灯快闪两下即恢复出厂设置

采集板 LED 常亮表示通电，闪烁表示收发数据；透传板 TXLED/RXLED 收发数据时交替闪烁

整体来说，这个模块由发射端和接收端组成，支持一对一、一对多无线传输，同一环境还能多组网互不干扰。发射端体积小、供电电压低，接收端出来就是 USB/RS485/TTL 标准接口，适合设备控制、传感器数据采集等需要无线通讯的场景。有在用类似无线采集模块的朋友欢迎交流。

硬件参数

功能事项		详细说明
电源参数		供电范围DC3.7V~12V
工作环境	工作温度	-40℃ ~+85℃
	工作湿度	5%~95%RH(无凝露)
RS485串口参数 TTL串口参数	通道数量	1路
	通信协议	MODBUS-RTU协议
	参数	默认波特率9600(可修改/2400~115200)， 8数据位，1停止位，无校验
Reset恢复出厂		短接超过3秒，指示灯快闪2下即恢复出厂设置
尺寸		采集板(发射端) 54*25.7mm 无线透传板(接收端) 54*25.7mm
安装方式		采集板2.54mm间距接线端子/3mm定位孔 无线透传板 USB/TTL/RS485接口/3mm定位孔

硬件资源介绍

     无线采集板

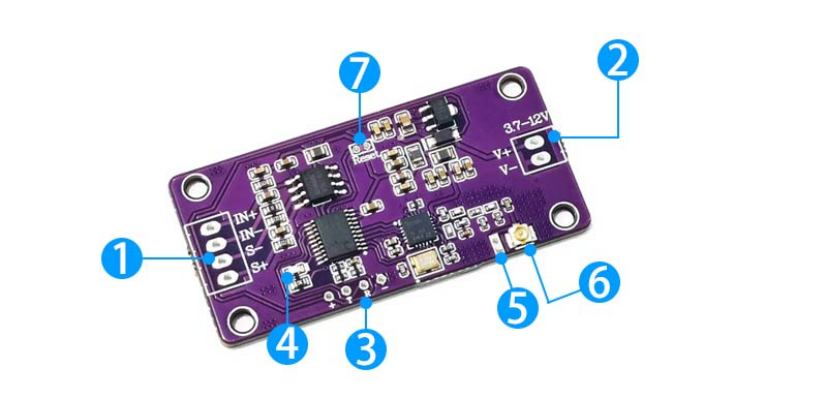

编号	标识	功能	说明

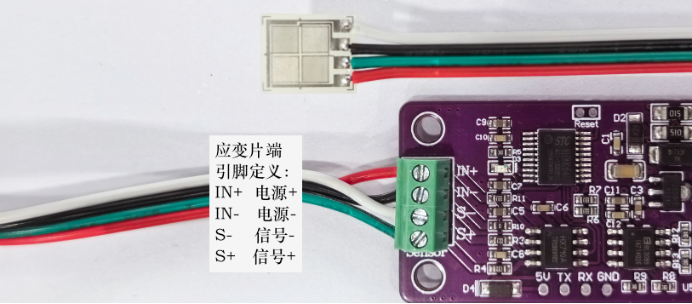

1	IN+ IN- S+ S-	应变片/传感器接口	IN+ 激励电压+ IN- 激励电压- S+ 信号+ S- 信号-
2	V+ V-	电源	V+ 表示正极，V- 表示负极， 供电范围DC 3.7V-12V
3	+ T(TXD) R(RXD)	TTL调试串口	此TTL专用于调试使用，一般不接
4	LED	工作状态指示灯	常亮（通电)，闪烁（收发数据）
5	Antenna1	弹簧天线焊接处	出厂默认带433M弹簧天线
6	Antenna2	IPex 1座	预留天线座，可接更高增益的外接天线
7	Reset	恢复硬件出厂设置	短接超过3秒，指示灯快闪2下即恢复出厂设置

无线透传板

编号	标识	功能	说明
1	USB	通信/供电	USB串口
2	V+ V-	电源	V+ 表示正极，V- 表示负极， 供电范围DC 3.7~12V
	A B	RS485通信接口	A 接RS485设备的A， B 接RS485设备的B
3	+ - TXD RXD	TTL通信接口	V+ 表示正极，V- 表示负极， RXD TXD 与TTL设备的TXD RXD连接
4	TXLED RXLED	工作状态指示灯	收发数据时LED交替闪烁
5	Antenna1	弹簧天线焊接处	出厂默认带433M弹簧天线
6	Antenna2	IPex 1座	预留天线座，可接更高增益的外接天线
7	Reset	恢复硬件出厂设置	短接超过3秒，指示灯快闪2下即恢复出厂设置
8	Set	设置模式	短接 SET 和下方的 GND 口使透传板退出透传模式，从而进入设置模式修改无线参数

硬件尺寸

一对一无线通信操作说明

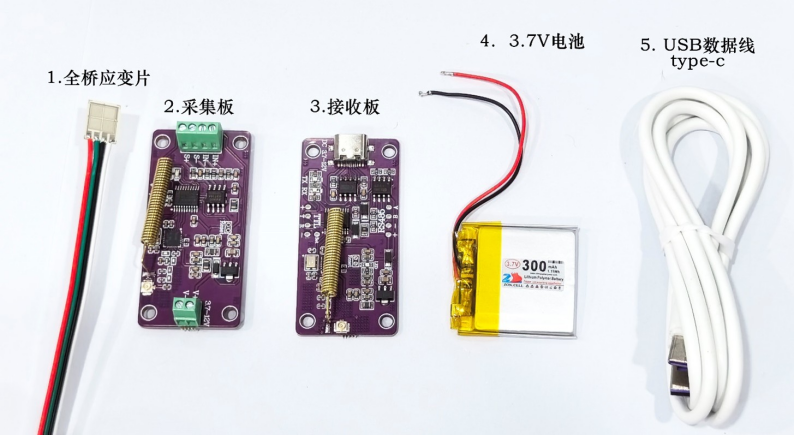

1. 准备清单：

2. 将应变片传感器接上CMCU-09采集板

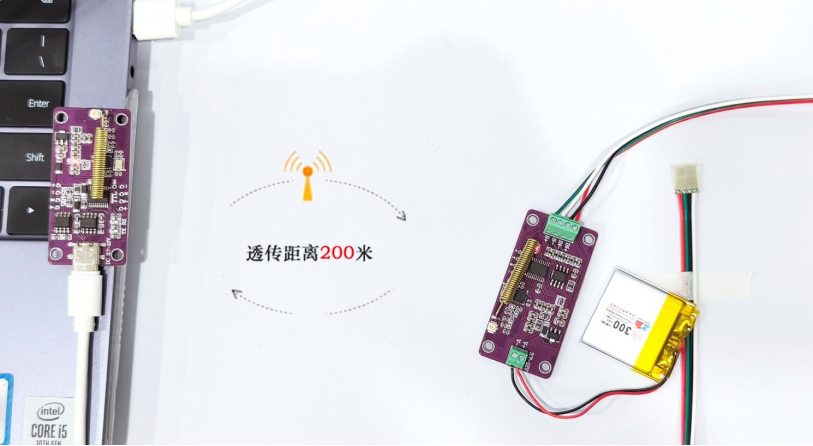

3. 将电池装上采集板，使用USB数据线将无线透传板连接至电脑，

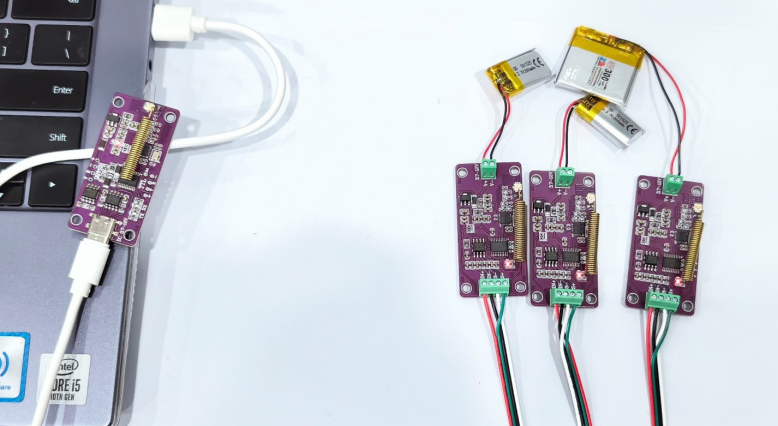

以下为完整接线示意图：

一对多无线通信操作说明

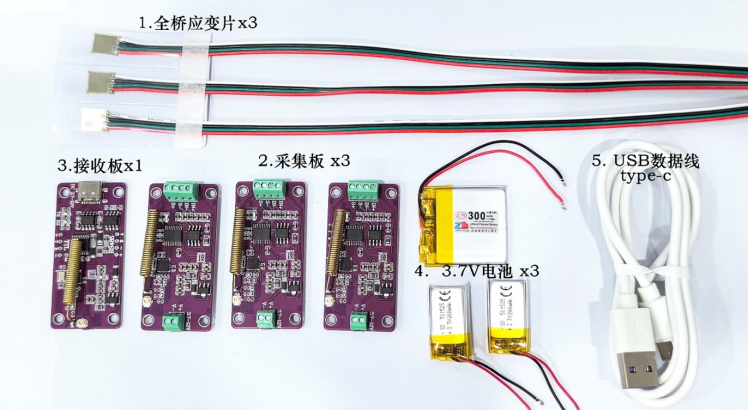

1.准备清单：

2.同上述步骤将应变片传感器接上CMCU-09采集板

3.将电池装上采集板，使用USB数据线将无线透传板连接至电脑，

以下为完整接线示意图：
