单桥/半桥/全桥应变片数据的采集，原来这么简单

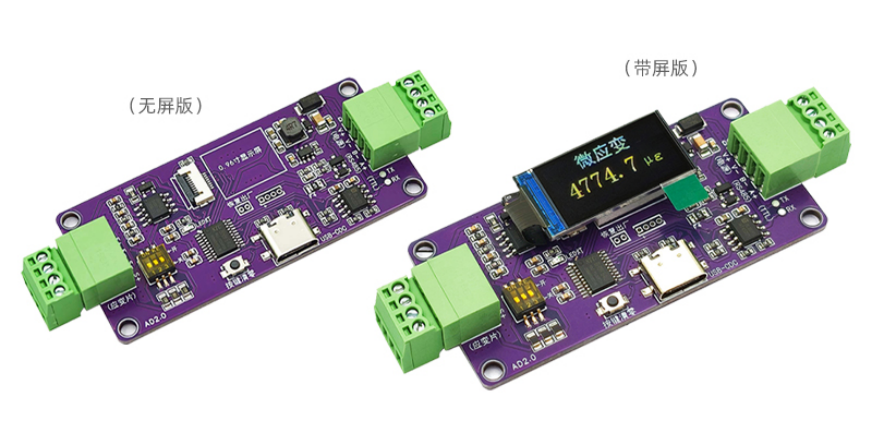

分享一款工业级应变片变送器（CMCU-06）。单通道 RS485 输出，适合把应变片信号转成标准 Modbus 数据进主控。先说硬件——

板子很小（45.3×24.8mm），塞设备里不占地。接口方面：传感器端是 2.54mm 间距接线端子，丝印标了三种桥路接法，全桥接 IN+/IN-/S+/S-，半桥和单桥看端子标识对应接就行；通信是 RS485（A+/B-），另有一组 TTL 调试口（TX/RX），调参时可以接，平时不用。电源和 RS485 共用端子排，板子上有 3mm 定位孔方便固定。

参数方面：

供电有 12~24V 和 5V 两个版本可选，按现场电源挑工作温度 -40~85℃；湿度 5%~95%RH （无凝露）；MODBUS-RTU 协议；波特率默认 9600，可改范围 2400~115200； 分辨率 1/50000； RS485 地址范围 1-247，默认地址 1 ；可设采样频率、分度值、追零范围、追零使能、平均滤波、动态跟踪范围、蠕变跟踪 ；功耗低于 0.1W。

实际使用：

上电后 LED 常亮，收发数据时闪烁，通信状态一目了然。RS485 接主控或转串口模块，发功能码 03/06/16 就能读写应变值和配置。文档里有快速上手教程和接法范例，照着接应变片和电源就能跑。需要无线的话，可以自己外接透传模块把 RS485 数据转出去。

几个注意点：

接线先看丝印：IN+/IN- 是激励电压，S+/S- 是信号，半桥和单桥别接错端口 供电版本买的时候确认好，12~24V 和 5V 两版都有， 恢复出厂设置：短接 Reset 孔超过 3 秒，看到指示灯快闪两下即可 这个版本无屏幕，读数和配置需要配合主控或电脑上位机

整体来说，这个模块适合做设备嵌入式应变采集，体积小巧、桥路支持全/半/单三种、供电版本可选，塞柜子里或设备板上比较方便。有在用类似变送器的朋友欢迎交流。

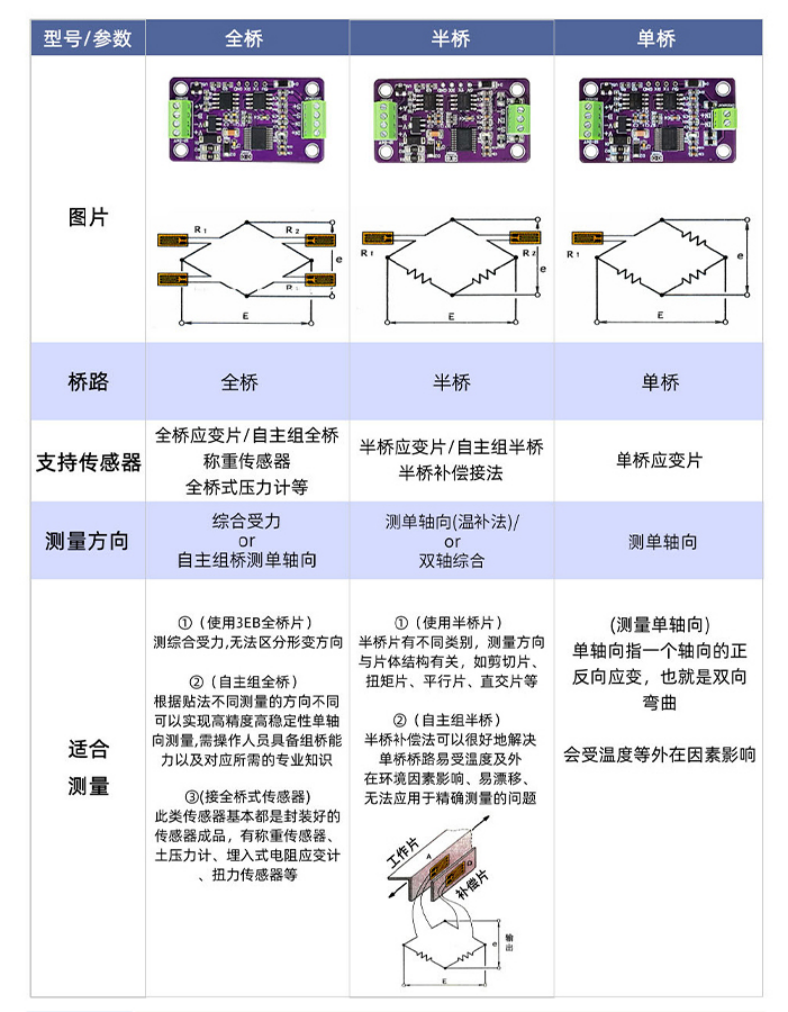

1.1.不同桥路简介/选型指南

硬件参数

功能事项		详细说明
电源参数		供电范围DC12~24V版本/5V版本
工作环境	工作温度	-40℃ ~+85℃
	工作湿度	5%~95%RH(无凝露)
RS485串口参数	通道数量	1路
	通信协议	MODBUS-RTU协议
	参数	默认波特率9600(可修改/2400~115200)， 8数据位，1停止位，无校验
Reset恢复出厂		短接超过3秒，指示灯快闪2下即恢复出厂设置
尺寸		45.3*24.8mm
安装方式		2.54mm间距接线端子/3mm定位孔

硬件资源介绍

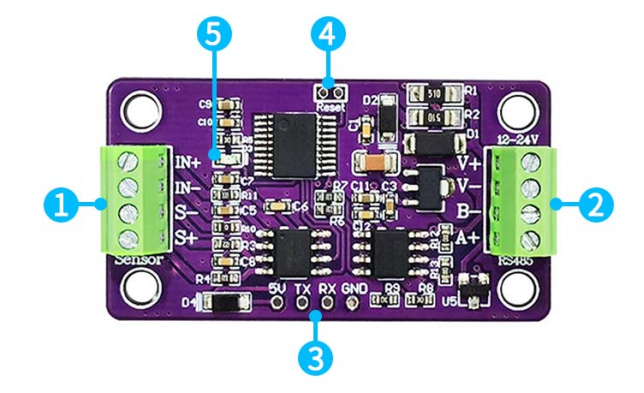

编号	标识	功能	说明

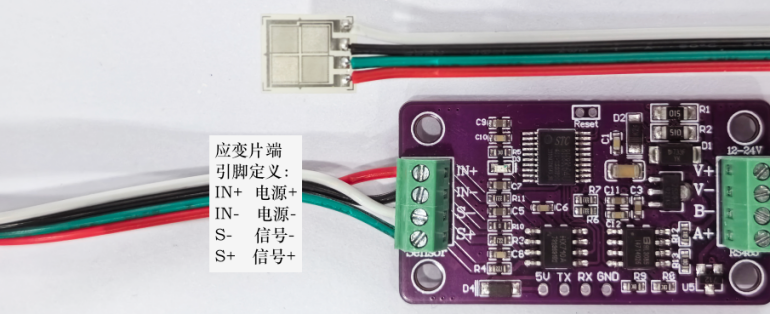

1	全桥IN+-/S+- 半桥IN/S+- 单桥IN+-	应变片接口	IN+ 激励电压+ IN- 激励电压- S+ 信号+ S- 信号-
2	V+ V-	电源	V+ 表示正极，V- 表示负极， 供电范围有DC12-24V版本/5V版本
	A+ B-	RS485串口	A+ 接RS485设备的A， B- 接RS485设备的B
3	+ T(TXD) R(RXD)	TTL调试串口	此TTL专用于调试使用，一般不接
4	Reset	恢复硬件出厂设置	短接超过3秒，指示灯快闪2下即恢复出厂设置
5	LED	工作状态指示灯	常亮（通电)，闪烁（收发数据）

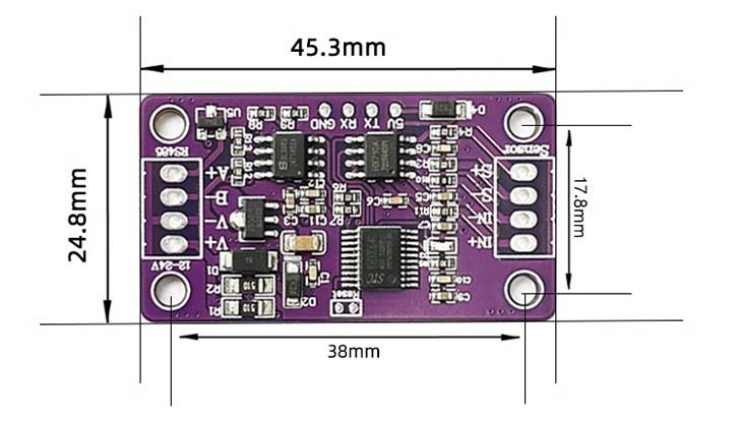

硬件尺寸

使用方式

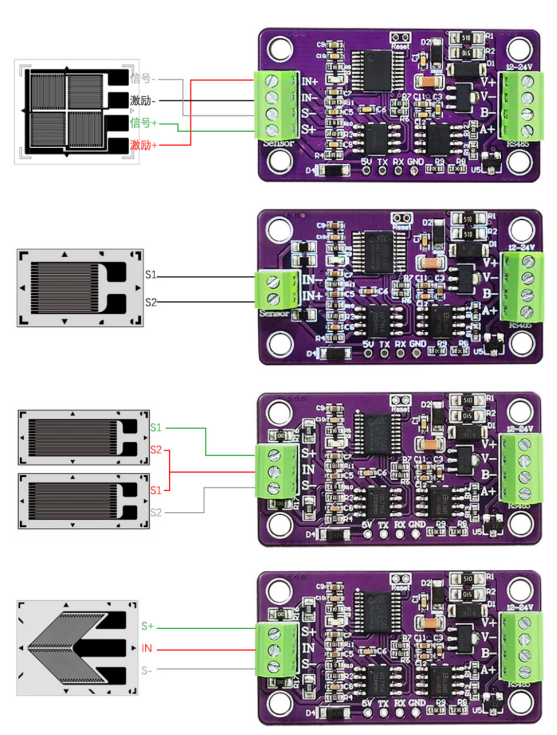

1.应变片端接线

2.测试硬件环境搭建

1. 将应变片片传感器接上CMCU-06变送器。

2. 将CMCU-06变送器器的串口连接到RS485转串口模块上。

CMCU-06变送器	RS485转串口模块	备注
V+	电源正极	可使用DC12-24V电源供电（也有5V版本） 本文使用12-24V版本示范
V-	电源负极
B-	B	串口通信
A+	A	串口通信

3. 将CMCU-06变送器器的串口连接到RS485转串口模块上。

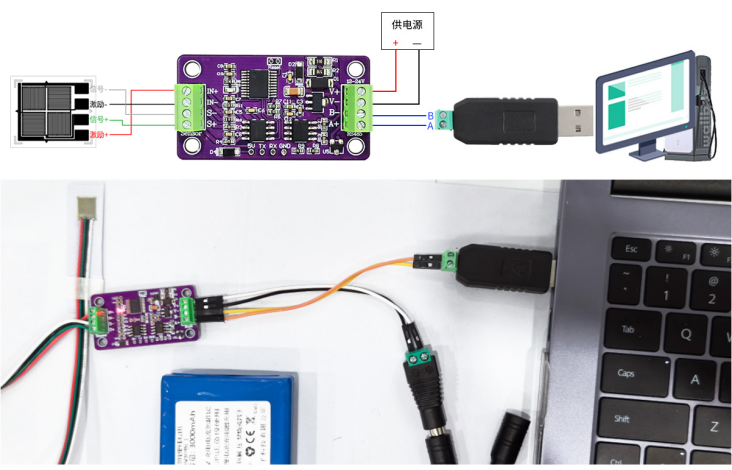

3.1. 有线通信接法 如下图所示：

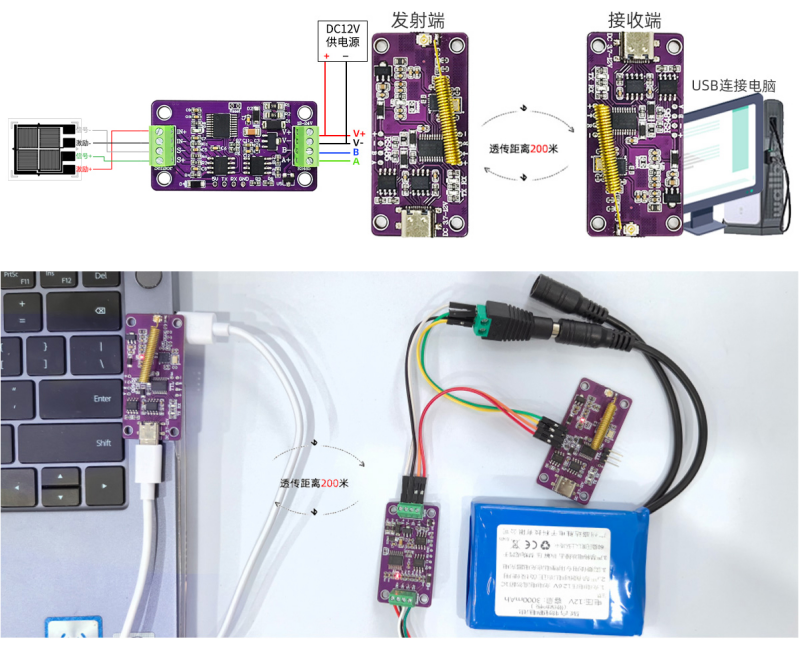

3.2. 无线通信接法 如下图所示：

附件1：应变片变送器接法范例

附件2：应变片不同结构的应用
