支持单桥、半桥、全桥三种桥路应变片任意切换还带屏，真省事

分享一款新版三合一应变片变送器：CMCU-06A。支持单桥、半桥、全桥三种桥路切换，并且优化了单桥桥路受温度影响大幅度漂移的情况。适合工业设备控制、传感器数据采集等通过 RS485 串口与设备通讯的场景。先说硬件——

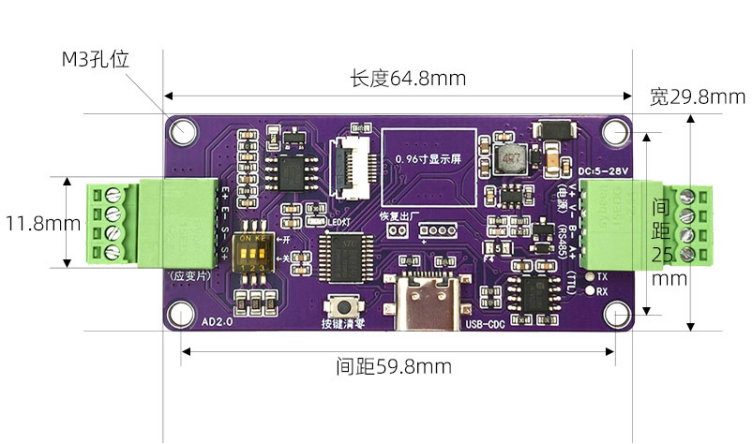

板子尺寸 64.8×29.8mm，很小。带一块 0.96 寸显示屏，可以显示数值和单位。接口方面：传感器端是 2.54mm 插拔式接线端子，E+/E- 接激励电压，S+/S- 接信号；通信有 RS485（A+/B-）、USB（通信/供电）和预留 TTL 串口（TX/RX）。另外有一个按键清零（去皮清零），一个桥路切换拨码开关，还有一个 Reset 孔。

参数方面：

供电范围 DC 5~28V，宽电压工作温度 -40~85℃，湿度 5%~95%RH（无凝露）；MODBUS-RTU 协议；波特率默认 9600，可改范围 2400~115200，8 数据位，1 停止位，无校验；

分辨率 1/50000分度；

采样速率 10、40、640、1280Hz 可设置；

输入信号 ±20mV/±40mV；

RS485 地址范围 1-247，默认地址 1 ；

低功耗：低于 0.2W；

可设置采样频率、分度值、波特率、追零范围、追零使能、平均滤波、动态跟踪范围、蠕变跟踪。

实际使用：

上电后 LED 常亮，收发数据时闪烁，通信状态一目了然。用拨码开关切换桥路模式——123 关闭对应全桥四线，123 打开对应单桥两线，1 关闭、23 打开对应半桥三线。传感器接线看清丝印，接好电源和通信口后，RS485 或 USB 连主控就能读写数据。打开上位机软件选好端口号，连接上就可以正式使用。

几个注意点：

1.桥路切换用拨码开关，切换后对应接线方式不同，对着表格接，别接错

2.按键清零是去皮清零，按下即可清零

3.恢复出厂设置：短接 Reset 孔超过 3 秒，看到指示灯快闪两下即可

4.带屏版只是在无屏版基础上多了显示屏幕，其它参数均一致

整体来说，这个模块适合做需要切换单桥/半桥/全桥的应变采集场景，体积小巧、宽电压供电、桥路覆盖全，塞设备里比较方便。有在用类似变送器的朋友欢迎交流。

硬件参数

功能事项		详细说明
电源参数		供电范围DC 5V~28V
工作环境	工作温度	-40℃ ~+85℃
	工作湿度	5%~95%RH(无凝露)
串口参数	通信串口	RS485串口/USB串口/预留TTL串口
	通信协议	MODBUS-RTU协议
	参数	默认波特率9600(可修改/2400~115200)， 8数据位，1停止位，无校验
Reset恢复出厂		短接超过3秒，指示灯快闪2下即恢复出厂设置
尺寸		64.8*29.8mm
安装方式		2.54mm插拔式接线端子/3mm定位孔

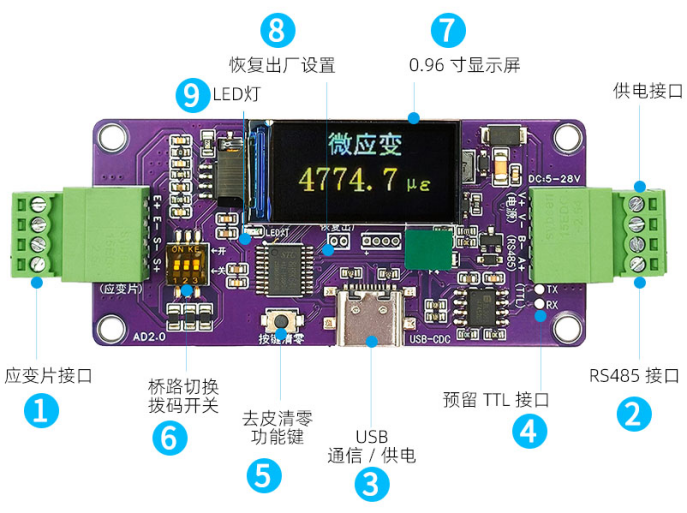

硬件资源介绍

编号	标识	功能	说明
1	全桥E+-/S+- 半桥E+-/S+ 单桥E-/S+	应变片接口	E+ 激励电压+ E- 激励电压- S+ 信号+ S- 信号-
2	V+ V-	电源	V+ 表示正极，V- 表示负极， 供电范围DC 5-28V
	A+ B-	RS485串口	A+ 接RS485设备的A， B- 接RS485设备的B
3	USB-CDC	USB接口	USB通信/供电
4	TX(TXD) RX(RXD)	TTL调试串口	预留TTL接口
5	按键清零	去皮清零	按下清零
6		桥路切换拨码开关	用于切换单桥/半桥/全桥 桥路工作模式
7		0.96寸显示屏	显示数值/单位
8	Reset	恢复硬件出厂设置	短接超过3秒，指示灯快闪2下即恢复出厂设置
9	LED	工作状态指示灯	常亮（通电)，闪烁（收发数据）

硬件尺寸

测试硬件环境搭建

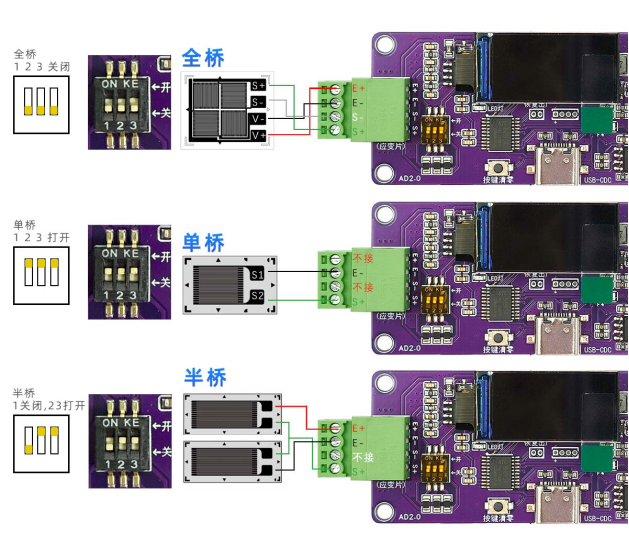

1 单桥/半桥/全桥应变片端 接线说明

拨码开关	桥路模式	接线说明
123关闭	全桥 / 4线	E+:激励电压+ E-:激励电压- S-:信号- S+:信号+
123打开	单桥 / 2线	E-:激励电压- S+:信号+
1关闭，23打开	半桥 / 3线	E+:激励电压+ E-:激励电压- S+:信号+

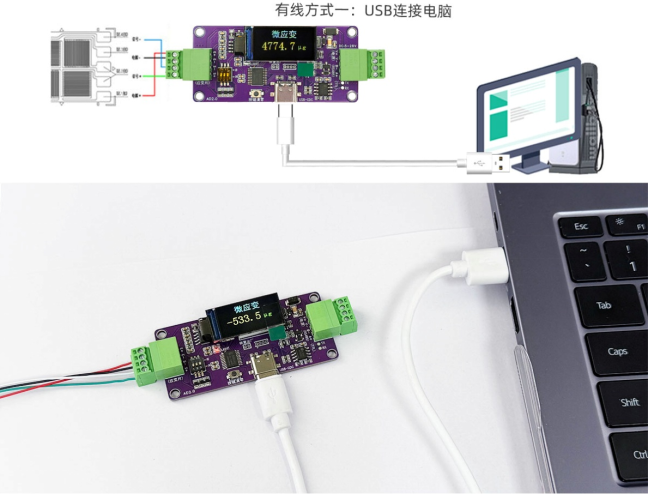

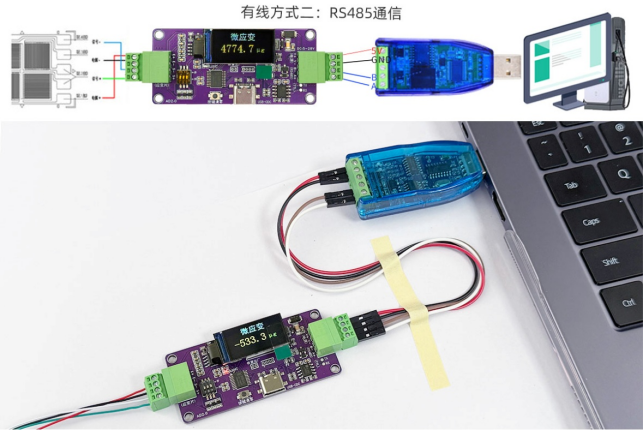

2有线通信接线图：

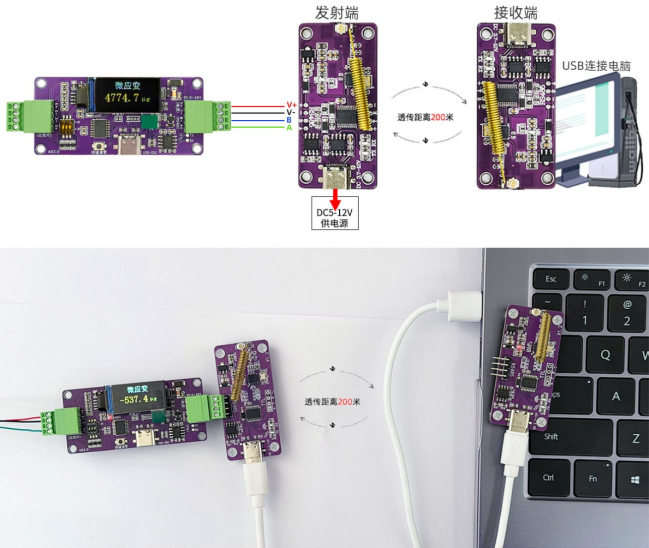

3无线通信接线图：

审核编辑 黄宇
