同时采集5/12路应变片，原来多通道采集可以这么简单

分享一款工业级多通道应变片变送器：（CMCU-08/08A）。有5通道和12通道两个版本，分别支持单桥、半桥、全桥三种桥路，可以同时采集多片电阻应变片。带屏版本支持屏幕实时显示数值、曲线图，支持功能键一键去皮清零。适合设备控制、传感器数据采集等通过 RS485 或 USB 与设备通讯的场景。先说硬件——

5通道板子尺寸 91×60.3mm，12通道是 180×46.5mm。接口方面：传感器端是 2.54mm 间距接线端子，全桥接 IN+/IN-/S+/S-，半桥接 IN/S+-，单桥接 IN+-；通信有 USB（通信/供电）和 RS485（A+/B-），USB 和 RS485 选其一即可。12通道版本额外有一个 DC 供电接口（7-28V），如果其它接口已有供电则不用接。另外板上集成温度传感器 U4，可以读取当前环境温度。

参数方面：

USB 供电 5V，RS485 接口供电 DC 7-28V

工作温度 -40~85℃，湿度 5%~95%RH （无凝露），MODBUS-RTU 协议，波特率默认 115200，可改范围 2400~115200，8 数据位，1 停止位，无校验

AD 精度 24 位，分辨率 1/50000分度

采集频率 10Hz、40Hz、640Hz、1.28KHz

RS485 地址范围 1-247，默认地址 1

可设置分度值、波特率、追零范围、追零使能、平均滤波、蠕变跟踪范围等参数 带屏版本屏幕为 2.0 寸 320×240 TFT 彩屏

实际使用：

这个模块有四种用法，我整理了一下——

1.USB 直连电脑：只需要一条 USB 线，供电和通信都有了，打开上位机软件选好端口号，连接上就可以正式使用。

2.RS485 接电脑：V+/V- 供电（7-28V），A+/B- 接 RS485 转串口模块，连电脑采集。

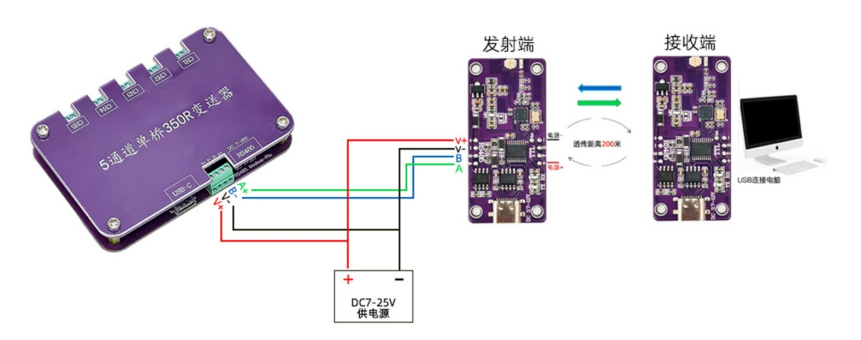

3.无线透传：RS485 口接无线透传板，数据无线发到电脑端。变送器用 DC 7-28V 供电，透传板用 DC 5-24V 供电。如果共用电源，请使用两者兼容的 DC 7-24V 范围。

4.物联网上云：RS485 口接 4G 模块，同样注意供电范围匹配。

几个注意点：

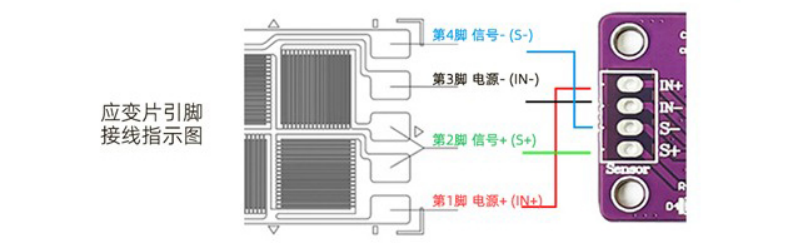

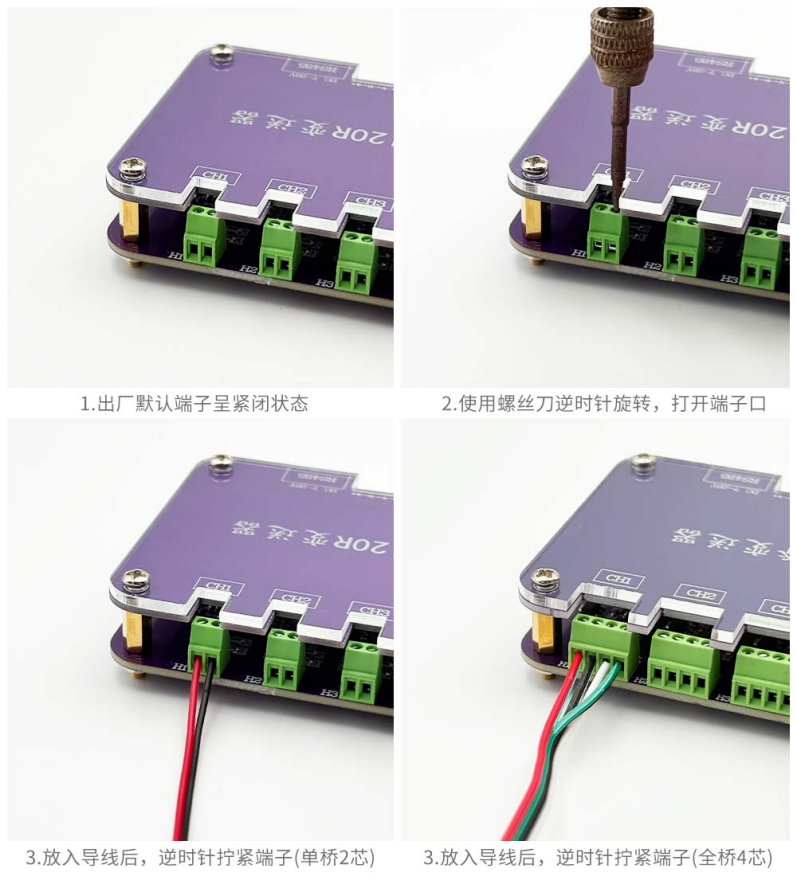

传感器接线先看桥路类型：全桥四线、半桥三线、单桥两线，对应端子丝印接

USB 和 RS485 通信接口选其一即可，不需要同时接

温度传感器 U4 可以读取当前环境温度

恢复出厂设置：短接 Reset 孔超过 3 秒，看到指示灯快闪两下即可

LED 常亮表示通电，闪烁表示正在收发数据

整体来说，这个模块适合需要同时采集多通道应变片的工业设备控制、传感器数据采集场景。5通道和12通道按需选，桥路覆盖全/半/单三种，USB 和 RS485 两种通信方式，还能接无线透传或 4G 模块上云。有在用类似多通道采集设备的朋友欢迎交流。

硬件参数

功能事项		5通道	12通道
电源参数		USB接口供电范围5V； RS485接口供电范围7-28V
工作环境	工作温度	-40℃ ~+85℃
	工作湿度	5%~95%RH(无凝露)
TTL串口参数	通道数量	5通道	12通道
	通信协议	MODBUS-RTU协议
	参数	默认波特率115200(可修改/2400~115200)， 8数据位，1停止位，无校验
Reset恢复出厂		短接超过3秒，指示灯快闪2下即恢复出厂设置

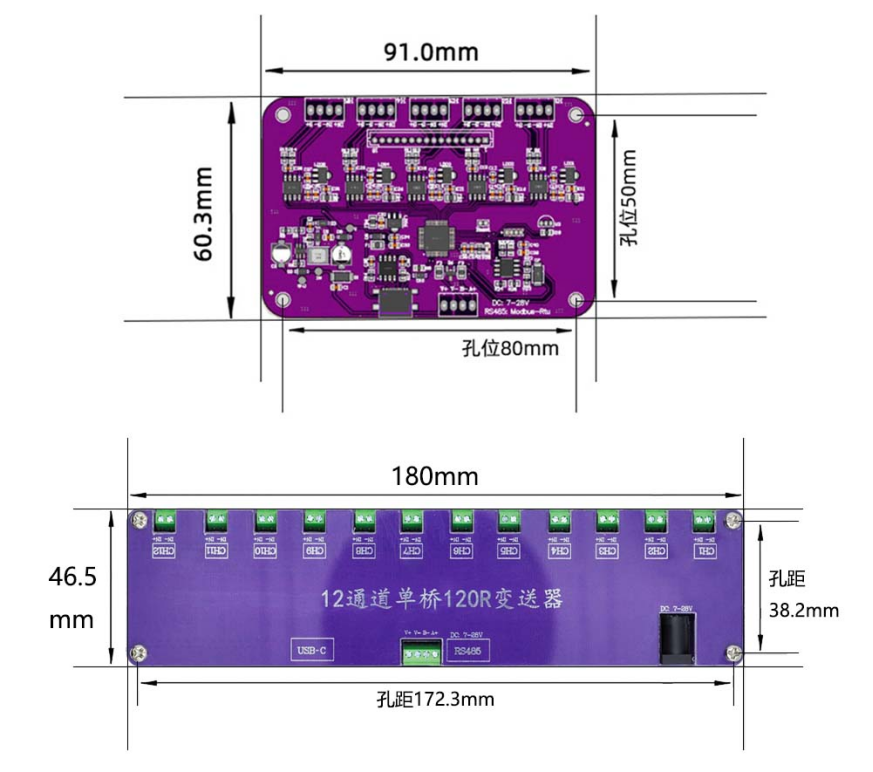

尺寸		91*60.3mm	180*46.5mm
安装方式		2.54mm间距接线端子

硬件资源介绍

编号	标识	功能	5通道	12通道
1	全桥IN+-/S+- 半桥IN/S+- 单桥IN+-	应变片接口	IN+ 激励电压+ IN- 激励电压- S+ 信号+ S- 信号-
2	USB	通信/供电	USB串口(USB和RS485接口选其一即可)
3	V+ V-	电源	V+ 表示正极，V- 表示负极， 供电范围DC7-28V
	A+ B-	RS485串口	A+ 接RS485设备的A，B- 接RS485设备的B (USB和RS485接口选其一即可)
4	Reset	恢复硬件出厂设置	短接超过3秒，指示灯快闪2下即恢复出厂设置
5	U4	温度传感器	可读取当前环境温度
6	LED	工作状态指示灯	常亮（通电)，闪烁（收发数据）
7	DC	DC供电接口	无	供电范围DC7-28V 如果其它接口已有供电，则此接口无需接

硬件尺寸

测试硬件环境搭建

1.将应变片接上CMCU-08变送器了

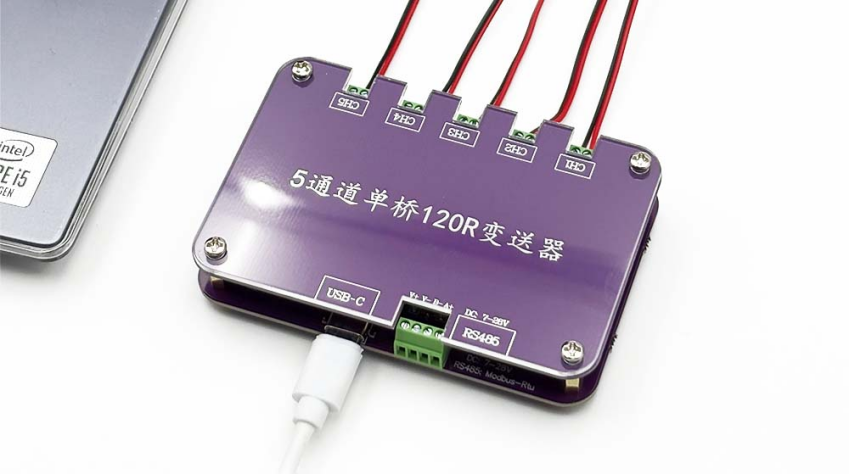

2.使用方式一，只需一条USB即可连接电脑使用

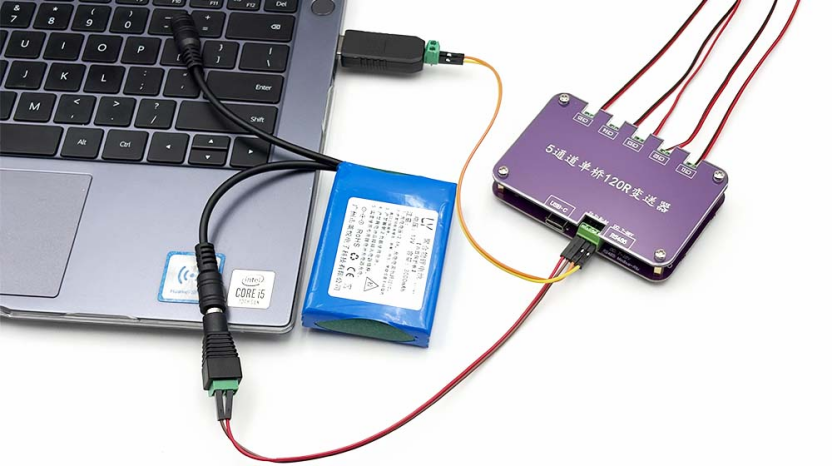

3.使用方式二，使用RS485接口连接电脑

CMCU-08变送器	RS485接口	备注
V+	电源正极	可使用DC7-28V电源供电
V-	电源负极
B-	B	串口通信
A+	A	串口通信

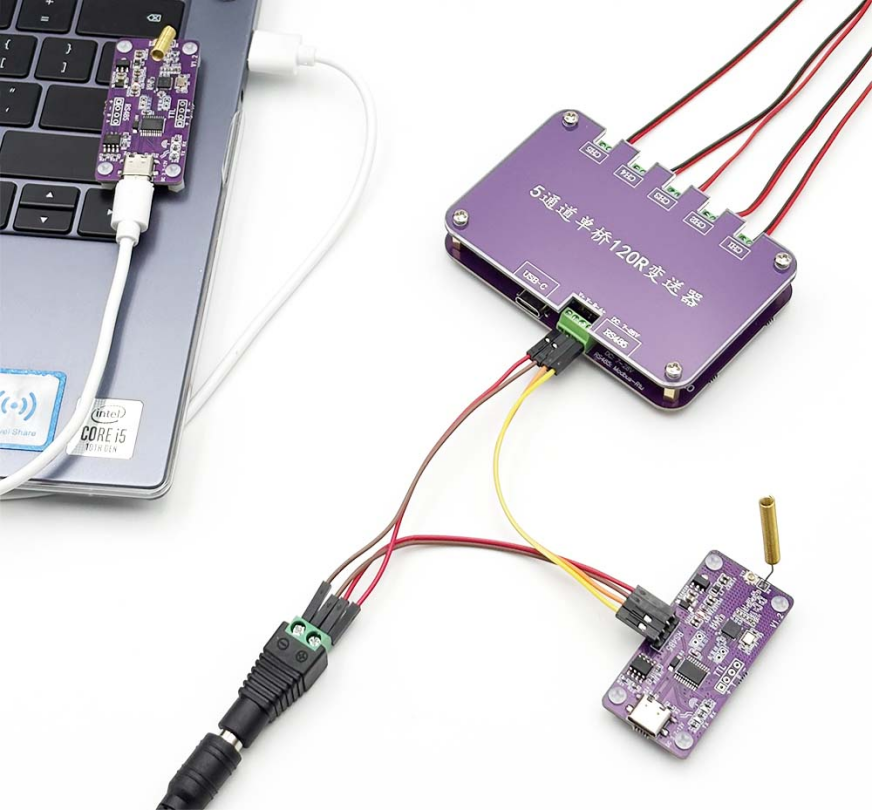

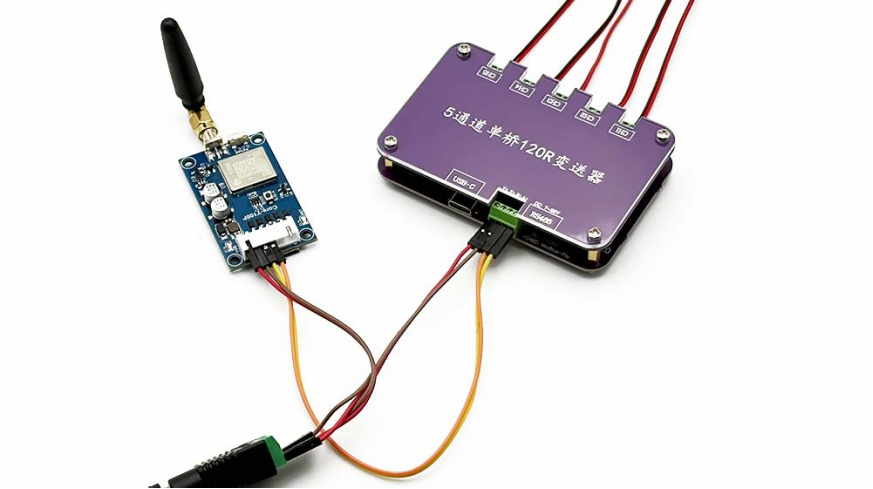

4.使用方式三，搭配无线透传套件使用，实现无线通信

CMCU-08变送器	RS485无线透传板	备注
V+	电源正极	透传板可使用DC5-24V电源供电 变送器可使用DC7-28V电源供电 (如果共用供电源，请使用两者兼容的DC7-24V范围)
V-	电源负极
B-	B	串口通信
A+	A	串口通信

5.使用方式四，搭配RS485 4G模块，实现物联网上云

CMCU-08变送器	RS485/4G模块	备注
V+	电源正极	变送器可使用DC7-28V电源供电 4G模块的供电范围请自行根据购买的产品参数 (如果共用供电源，请使用两者兼容的电压范围)
V-	电源负极
B-	B	串口通信
A+	A	串口通信

附录1：应变片变送器接法范例

附录2：应变片不同结构的应用
