AI必争的磷化铟晶圆，怎么做好精密划切

爆发式增长

全球光电子产业高速发展，光通信、激光雷达、太赫兹通信等领域对磷化铟的需求呈现爆发式增长。磷化铟在光模块器件中占据了80%的市场份额。

近年随着AI算力需求爆发，数据中心互联从400G快速升级至800G，并向1.6T演进。核心变化在于单波速率由100G 到 200G，功耗约束增强、光源性能要求提升，这也直接推动高性能磷化铟光芯片需求爆发。

磷化铟晶圆应用全景图

磷化铟的核心应用

简单来说，在2026年4月这个时间节点上，只要涉及“高速率”（800G/1.6T以上）和“长距离”的光信号传输，或者“超高频”（毫米波）信号处理，磷化铟晶圆几乎是不可替代的物理基石。

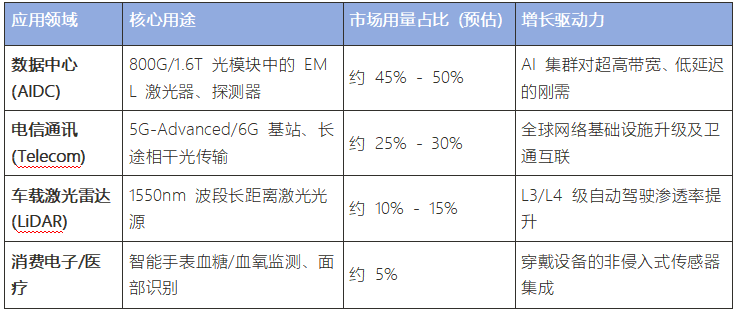

结合当前的市场数据（2026年），磷化铟晶圆主要有以下应用领域：

点击查看大图

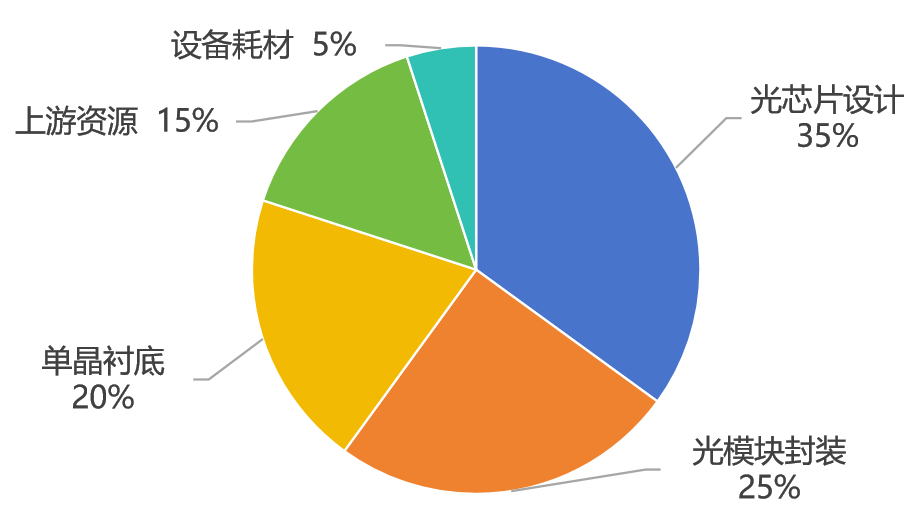

磷化铟产业链中各环节价值分布

光芯片设计：价值占比35%，毛利率55%-65%，是价值最高环节。

光模块封装：价值占比25%，承接芯片到终端应用的转化。

单晶衬底：价值占比20%，毛利率60%-80%，为产业链瓶颈。

上游资源：价值占比15%，以铟、磷等稀有金属为主。

设备耗材：价值占比5%，技术壁垒高但体量小。

产业链中的价值分布

磷化铟晶圆特性及切割要点

在光模块中，磷化铟（InP）晶圆主要作为核心有源芯片（如激光器EML/DFB、探测器APD/PIN）的衬底材料，目前6 英寸技术成熟、良率稳定在85%–90%，是主流尺寸，全球有95%的份额。8 英寸正在研发和小批量试产中，因为晶格均匀性、翘曲控制难，技术壁垒极高。2~3英寸已经逐步淘汰，仅低端器件在使用。

磷化铟外延层一般为InGaAsP/InP，厚度在0.5–2μm之间。背面金属常为Au/Ge/Ni，晶圆整体厚度常规为125-150μm，超薄片为50–80μm，公差±0.5μm。切割道由60-80μm，向50-70μm窄道演进，通常采用“激光开槽+金刚石划片刀”两步法切割。磷化铟晶圆脆性中等、硬度适中，但芯片精度要求极高，划切公差需控制在±1μm以内，且晶圆成本高昂，需兼顾划切精度与效率。在选择切断用的划片刀时，优先选择中粒度金刚石。该粒度磨粒粒径适中，既能保证划切面的平整度，避免损伤芯片有源区，又能兼顾切削效率，减少划切时间。

具体切割方案欢迎咨询西斯特硬刀应用团队。
