弧光保护的“闪电侠”——开关柜内部故障的毫秒级响应

在35kV及以下的开关柜中，最危险的故障莫过于“弧光短路”。当开关柜内部因绝缘破损、异物落入或操作失误等原因产生电弧时，电弧温度可高达数千摄氏度，并在数毫秒内释放巨大能量，造成设备严重损坏甚至人员伤亡。如何快速检测并切除弧光故障，是保障中压配电系统安全运行的关键。

弧光保护装置正是为此而生的专用设备。以ARB系列为例，ARB4系列可接入3路弧光探头、4路电流采集、3组零序电压采集，并配备5个可编程跳闸出口和8路开入量输入，适用于进线柜、母联柜等关键位置。而ARB6系列则更为强大，可接入30路弧光探头、4组三相电流采集、3组零序电压采集，配备4个可编程高速跳闸出口和10个可编程跳闸出口，以及5或22路开入量输入，并支持2路RS485和3路以太网通信。ARB6系列适用于大型变电站或对保护速度要求极高的场合。

弧光保护系统由弧光探头和主控单元组成。弧光探头安装在开关柜的断路器室、电缆室等易发生弧光的部位，当检测到弧光信号时，探头通过光纤将光信号传输至主控单元。主控单元同时采集电流互感器的电流信号，只有当“弧光”和“过流”两个条件同时满足时，才会发出跳闸指令，防止因外界光线干扰导致的误动作。从弧光发生到断路器跳闸，整个过程可在7毫秒内完成，远快于传统的过流保护（几十毫秒），将电弧能量限制在最低水平。

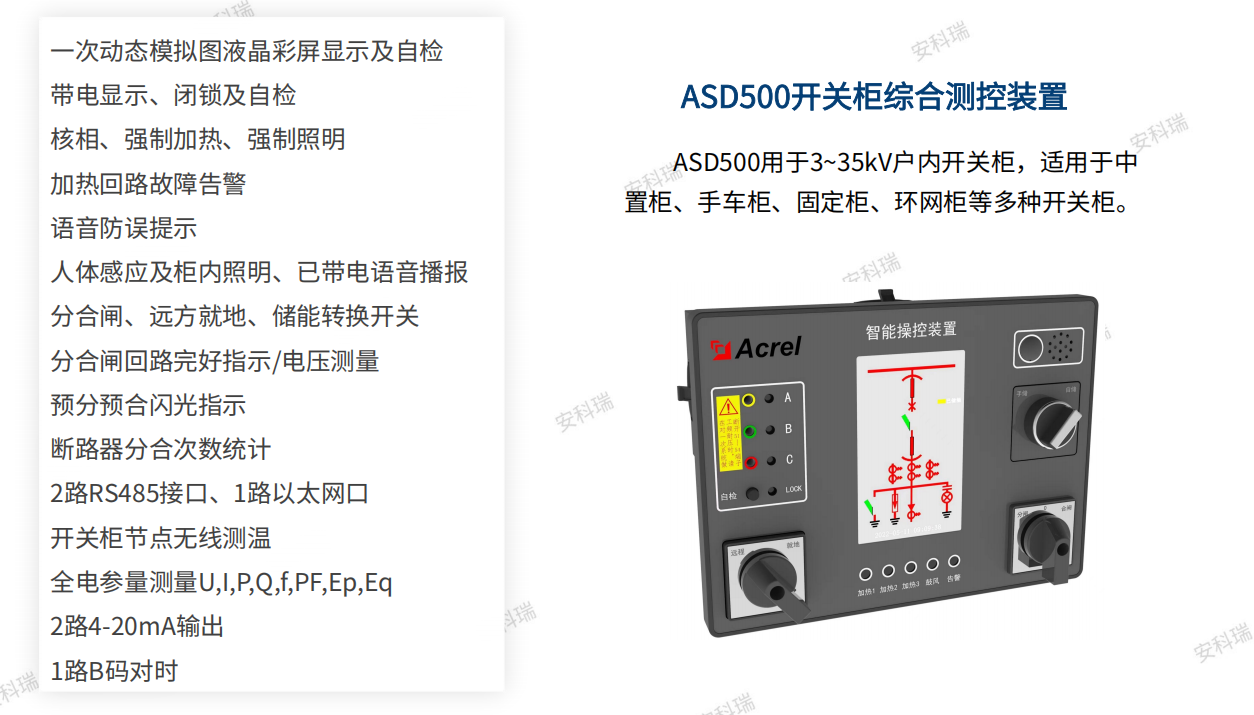

弧光保护装置通常与开关柜综合测控装置配合使用。ASD500开关柜综合测控装置集成了一次动态模拟图、带电显示、闭锁控制、温湿度监测、语音防误提示等多种功能。它可实时显示开关柜内断路器、手车、隔离开关的分合状态，并提供分合闸、远方就地切换、储能控制等本地操作功能。装置还可接入无线测温传感器，实时监测电气接点温度，并具备全电参量测量功能，包括电压、电流、功率、频率、功率因数、电能等。

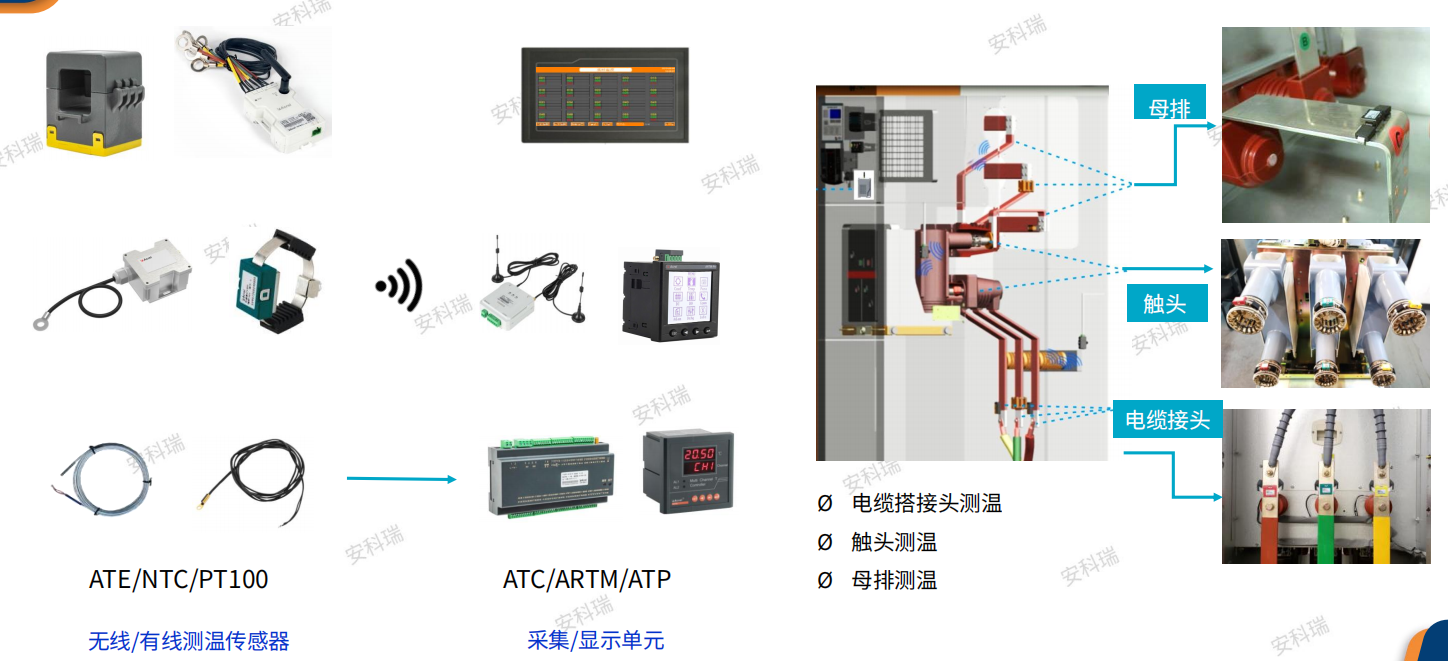

电气接点的温度监测是预防弧光故障的重要手段。ATE无线测温传感器可直接贴在母排、触头或电缆接头上，通过无线方式将温度数据发送至ATC或ARTM采集单元。当温度超过设定阈值时，系统自动报警，提醒运维人员及时处理，避免因过热引发绝缘损坏进而导致弧光短路。常见的测温点包括电缆搭接头、开关触头和母排连接处。

从弧光探头到主控单元，从综合测控到无线测温，这些设备共同构成了中压开关柜的全方位保护体系。它们像“闪电侠”一样，在故障发生的第一时间做出响应，将损失降到最低，为零碳园区中压配电系统的安全可靠运行提供了坚实保障。
