专为满足严苛的能效与功率因数（PF）要求而设计的LED驱动集成电路-GP8100

LED驱动集成电路（LED Driver IC）是一种专为发光二极管（LED）提供‌稳定电流‌并实现高效、安全驱动的专用集成电路。其核心工作原理基于将输入电源（交流或直流）转换为适合LED工作的‌恒流输出‌，以确保亮度稳定、延长寿命并避免热失控。

恒流驱动必要性‌：LED的正向电压-电流（V/I）特性非常陡峭，且具有‌负温度系数‌（温度升高时导通电压下降）。若采用恒压驱动，微小的电压波动会导致电流大幅变化，进而引起亮度不稳定甚至烧毁LED。因此，必须采用‌恒流驱动‌‌。

LED驱动集成电路-GP8100

工采网代理的韩国GreenChip的GP8100是一款直流线路驱动器IC，设计用于满足较严格的功率效率和PF（功率因数）要求，可通过添加各种功能来优化用于小型PCB空间中的低成本LED照明系统。GP8100不仅提供设计高效LED照明系统所需的基本标准功能，还提供其他各种可选功能以满足LED照明设计师的各种需求。

只需一个桥式二极管和一个电阻（RCS），即可确保其稳定运行。由于内置的稳压器，它无需外部平滑电解电容器。此外，该电路支持功率、总谐波失真（THD）、功率补偿、过压保护（OVP）、线性调光(0-10V调光）和晶闸管调光功能。通过使用外部功率MOSFET（GVH TR），可以设计出具有较少外部组件且在高功率下保持稳定热设计的电路，这些MOSFET由Greenchip提供。

可以根据系统规格轻松添加控制电路。如果设计者希望进一步降低总谐波失真（THD），减少输入电压波动引起的功率变化，或添加调光电路，这些功能可以通过较少的外部组件实现。此外，其功率可以分配给外部的MOSFET。为了防止温度过高，可以将Greenchip提供的GHV TR与IC内部的TR并联，这不仅能够防止IC过热和故障，还能帮助设计出比单个IC具有更高输入功率容量的系统。

其功率可分配至外部MOSFET。为防止温度过度升高，可将同样由Greenchip提供的GHV热阻TR与IC内部热阻TR并联连接；此举既能避免IC过热及功能故障，也有助于设计出比单个IC具有更高输入功率容量的系统。

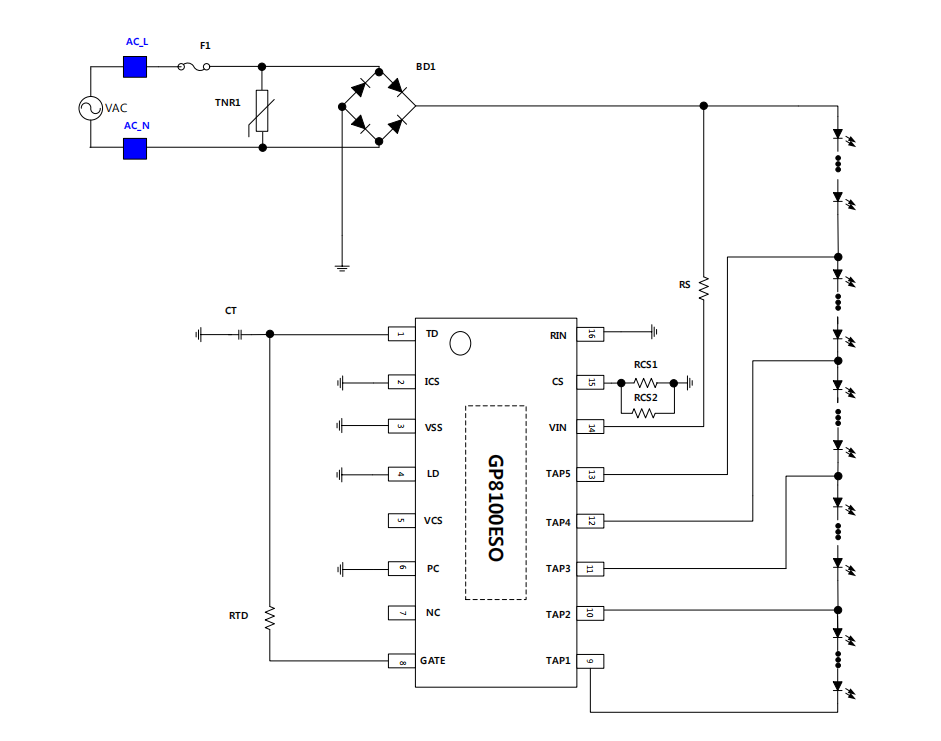

典型应用电路：

典型应用电路

LED线性驱动芯片 - GP8100的特点：

直流AC线5TAP LED驱动器，较大200mA恒流

无变压器，无冷凝器

宽输入电压设计：85~265V交流电

-型号110VAC、120VAC、220VAC、230VAC

外部组件的较小数量

高效率超过90%

高功率因数超过0.95

带外部电阻器的可编程LED电流（RCS）

使用RTD的THD补偿：低于20%

-使用RIN进行功率补偿的权衡

三端双向可控硅，线性可调光

使用Ext. GHV TR时，功率较高可达20W

保护：OVP、TSD

工作温度：-40℃~ 125℃

小型包装：ESOP16L

选项选择：

-使用RIN进行功率补偿（与THD的权衡）

-使用RTD的THD控制

-带RLD的线性可调光

-TRIAC可调光

LED驱动芯片 - GP8100的应用：

直流线路LED驱动器，较高功率20W

Bulb & Down照明

路灯照明

停车场、管道、杆等
