适用于便携式音频应用的立体声编解码器与3W音频功率放大器-CJC8972

立体声编解码器的工作原理根据编码方式和应用场景有所不同，主要分为‌传统调频立体声编解码‌、‌参数立体声（Parametric Stereo, PS）‌和‌联合立体声（如M/S编码）‌等类型。

音频功率放大器（简称“功放”）的核心功能是将微弱的音频信号放大至足以驱动扬声器发声的功率水平。是一种用于放大音频信号并驱动扬声器发声的功放装置，广泛应用于家庭影院、智能音箱、车载音响等发声电子产品。其核心功能是通过电压放大和功率放大两阶段处理，将输入的微小信号提升至可驱动扬声器的功率水平，通常包含前置放大电路和功率放大级。

该装置的关键参数包括输出功率（含额定功率及峰值功率）、频率响应（20Hz-20kHz为主）、失真度（Hi-Fi级产品可低于0.05%）和信噪比（普遍高于60dB）。技术实现上采用A/B/AB/D/G等多类电路结构，其中D类数字功放因高效特性广泛应用于超低音音箱。

音频功率放大器-CJC8972

由工采网代理的CJC8972是一款24位低功耗高质量的立体声编解码器，可用于便携式数字音频应用和单桥式音频功率放大器，拥有先进的芯片上数字信号处理执行图形均衡器，3-D声音增强和麦克风或线路输入的自动电平控制。通过5V电源可将3W连续平均功率到3Ω负载，THD低于10%。

CJC8972采用QFN24封装；供电电压范围2.0V ~ 5.5V；能在低至1.8V的电源电压下工作，可以作为主机或从机运行，具有各种主时钟频率，包括USB设备的12或24MHz，或标准的256fs频率如12.288MHz和24.576MHz。不同的音频采样率（如96kHz, 48kHz, 44.1kHz...）可以直接由主时钟产生，而不需要外部锁相环。

为了在便携式应用中节省电力，当VDD应用于shutdown引脚时，CJC8972电源关闭模式(IQ =0.6?A，类型)被激活；Boomer音频功率放大器专为提供高功率，高保真音频输出而设计。它们需要很少的外部组件，并能在2.0V到5.5V的低电源电压下工作。由于CJC8972不需要输出耦合电容器，自引导电容器或冷落网络，因此非常适合需要较小体积和重量的低功耗便携式系统。

CJC8972内置一个上电复位电路，用于在通电后将数字逻辑重置为默认状态。该上电复位电路由DVDD供电，并监测 DVDD和AVDD信号；当DVDD或AVDD低于较小阈值时，电路会将PORB置为低电平。

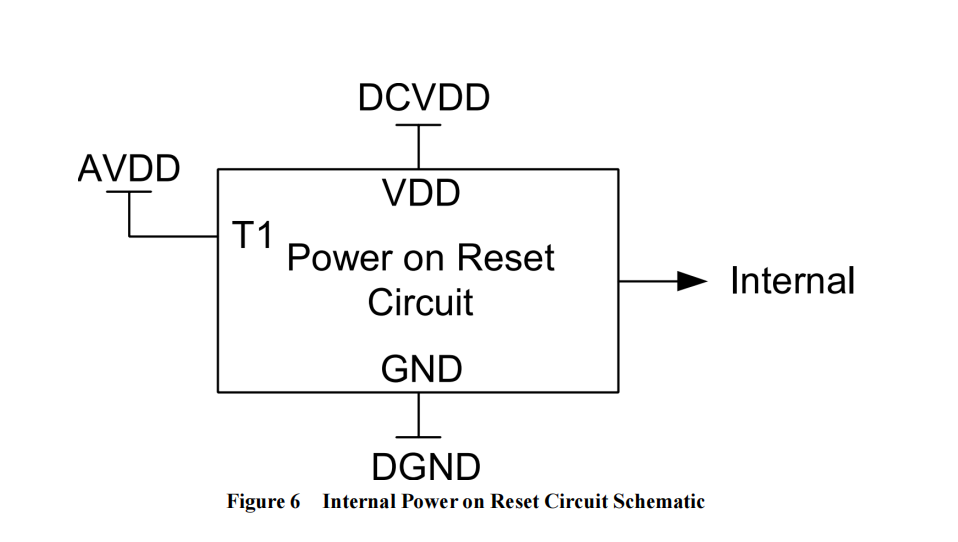

内部电源复位电路：

内部电源复位电路

Codec芯片 - CJC8972的特性：

DAC信噪比91 dB（“A”加权），THD-81.2dB在48 kHz，1.8V

ADC信噪比92.7 dB（“A”加权），THD -82dB在48 kHz，1.8V

可编程ALC /噪声门

2个芯片上的耳机驱动程序：

-THD-74.5dB，信噪比91 dB，16Ω负载Hz，1.8V

数字图形均衡器

低功耗：

-7mW立体声播放器(1.8V电源）

-13mW记录和回放(1.8V电源）

低电源电压：

-模拟1.8V至3V

-数字机芯：1.5V至3V

-数字输入/O：1.8V至3V

256fs / 384fs或USB主时钟速率：12MHz，24MHz

音频采样率：8、11.025、16、22.05、24、32、44.1、48、

88.2,96个kHz从内部从主时钟产生

PO在10%THD+N，1 kHz

LD：3Ω，4Ω加载3W（typ），2.5W（typ）

所有其他软件包： 8Ω加载1.5W（类型）

停机电流0.6µA（typ）

电源电压范围为2.0V至5.5V

在1W连续平均输出功率下，1 kHz时的THD

兼容8Ω 0.5%(较大)兼容4x4mm COL封装
