EtherNet/IP 转 Profinet 污水处理西门子 PLC 实现工业自动化节能控制

一、案例背景

在市政环保行业工业自动化与工业物联网深度融合的趋势下，污水处理厂的智能化管控、能耗优化水平，直接决定运维成本、出水达标率与城市水环境治理成效。某地级市市政污水处理厂，设计日处理规模 5万m³，采用A²/O工艺，核心动力设备为污水提升泵、曝气风机，其中曝气系统电耗占全厂总电耗60%以上，是节能优化的核心环节。

该污水处理厂主控系统采用西门子S7-1200 PLC作为Profinet主站，负责全厂工业自动化控制，包括工艺逻辑调度、DO（溶解氧）/液位数据采集、PID节能控制算法运行与设备联动管理，原生搭载 Profinet总线协议，具备可靠的实时控制与运算能力，适配污水处理的动态调节需求。而核心执行设备 ——污水提升泵、曝气风机的驱动单元，采用AB PowerFlex 525变频器，标配 EtherNet/IP总线协议，负责调节设备转速，控制进水流量与曝气量，其精准的调速特性是实现节能优化的核心执行部件。

项目初期，因西门子S7-1200 PLC与AB PowerFlex 525变频器采用不同的总线协议，Profinet与EtherNet/IP协议互不兼容，形成严重的总线协议壁垒，导致两者无法直接建立稳定通讯链路。这一问题引发一系列核心痛点：PLC无法精准下发转速调节指令，变频器无法实时反馈运行数据，无法实现DO/液位联动的闭环控制；缺乏专业数据采集器与物联网网关，工艺数据无法上传至工业物联网平台，无法追溯能耗与运行状态，难以支撑节能优化；临时通讯方案稳定性差、响应滞后，只能人工固定频率运行，曝气量/进水流量无法动态调节，电耗居高不下，严重制约工业自动化水平与节能效益。

为彻底打破总线协议隔阂，实现跨品牌设备无缝互联，满足电耗降低20%~30%的节能目标，同时实现工业物联网数据采集需求，项目组经多轮技术选型与现场测试，最终选用塔讯TX 181-RE-RE-PNS/EIM工业网关（协议转换专用智能网关）作为核心通讯枢纽。该物联网网关凭借强大的双向协议转换能力、工业级稳定性与内置数据采集器功能，成功搭建起西门子S7-1200 PLC与AB PowerFlex 525变频器的可靠通讯桥梁，实现DO/液位联动的闭环控制与全流程数据采集，为污水处理厂工业自动化升级与工业物联网建设提供核心支撑，保护现有设备资产。

二、协议转换网关功能简介

塔讯TX 181-RE-RE-PNS/EIM是面向市政环保工业自动化场景的专业工业网关，兼具智能网关与物联网网关双重属性，核心定位为协议转换与数据采集器一体化设备，专为解决异构总线协议设备互联互通、工业物联网数据交互难题设计，完美适配污水处理厂潮湿、腐蚀性气体、电磁干扰的复杂现场环境，核心功能如下：

1.高速双向协议转换

搭载双核工业级处理器，支持Profinet与EtherNet/IP两大主流总线协议的双向透明协议转换，可同时作为Profinet从站对接西门子S7-1200 PLC、EtherNet/IP从站对接多台AB PowerFlex 525变频器，实现控制指令与反馈数据无阻塞、零丢包交互。数据转换延迟低至微秒级，通讯周期稳定2ms，完全满足污水处理动态调节的实时性要求，确保PLC控制指令零延时下发、变频器反馈数据精准回传，为节能闭环控制提供高速通讯保障。

2.高精度数据传输与管控

针对污水处理节能控制场景，优化数据校验与映射机制，支持标准工业通讯报文解析、自定义数据映射，精准传输DO值、液位值、变频器频率、电流等关键工艺数据，确保数据传输零误差。内置数据缓存、断线重连、断点续传功能，应对车间电磁干扰、网络波动等异常场景，保障工业自动化控制链路稳定，助力实现电耗降低20%~30%的节能目标。

3.工业级数据采集与上传

集成高性能数据采集器模块，可实时采集PLC端的DO/液位设定值、PID参数、控制指令、故障报警，以及变频器端的输出频率、电机电流、运行状态、能耗数据等全维度信息。完成数据标准化、加密处理后，同步上传至车间MES系统、SCADA监控平台与工业物联网数据中台，实现生产数据全流程可追溯、可视化，为工艺优化、设备运维、节能管控提供精准数据支撑，推动污水处理厂工业物联网数字化管控。

4.工业级硬件可靠性

采用全金属密封外壳，具备宽温（-40℃~85℃）、防尘、防潮、抗强电磁干扰、防雷浪涌特性，通过CE、FCC工业级认证，支持7×24小时不间断稳定运行，完美适配污水处理厂潮湿、腐蚀性气体的复杂工况。配置Web端与本地配置软件双调试界面，参数设置简洁直观，无需专业编程，大幅降低工程实施与后期运维难度，内置故障自诊断功能，便于快速定位处理异常，减少停机损失。

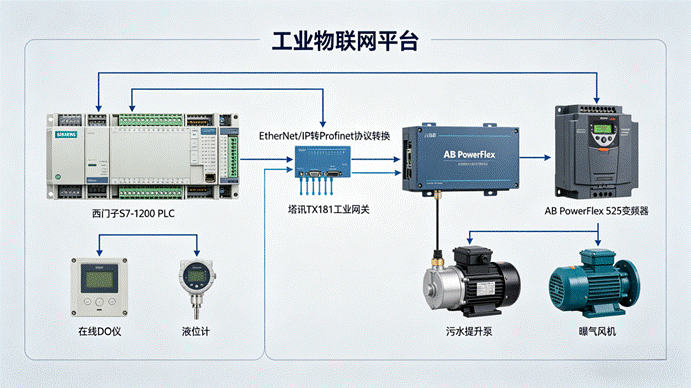

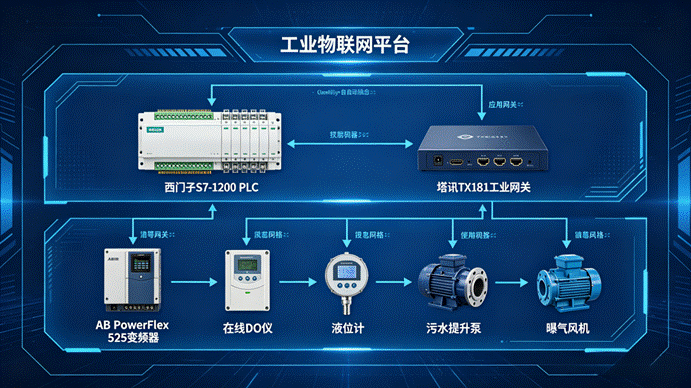

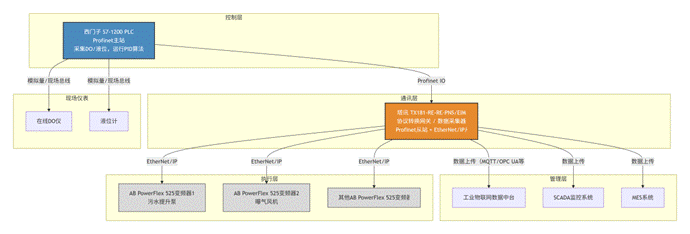

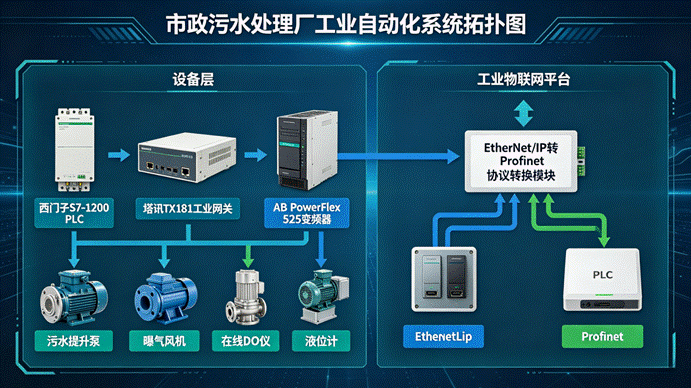

三、系统结构拓扑图

四、解决方案

针对总线协议不兼容、控制精度不足、能耗高、数据缺失等核心痛点，结合污水处理厂工况，制定“协议转换+节能闭环控制 +数据采集器+智能管控”一体化工业自动化与工业物联网解决方案，核心如下：

1.协议互通解决方案

采用塔讯TX181工业网关实现Profinet与EtherNet/IP双向协议转换，彻底打破跨品牌设备总线协议壁垒，无需修改PLC与变频器原有程序、参数，降低实施成本与风险。网关作为中间节点，将PLC下发的Profinet格式转速调节指令，转换为EtherNet/IP格式传输至AB PowerFlex 525变频器；同时将变频器反馈的运行数据转换为Profinet格式回传，实现双向透明通讯，为节能闭环控制奠定基础，保护企业现有设备投资。

2. DO/液位联动节能闭环控制解决方案

依托网关微秒级协议转换延迟与2ms通讯周期，构建“PLC—工业网关—变频器”高速控制链路。PLC实时采集DO仪、液位计数据，与设定值对比后运行PID算法，动态生成转速调节指令；网关实时转发指令与反馈数据，指令响应延时＜1ms；变频器精准调节提升泵、风机转速，控制进水流量与曝气量，形成闭环控制，实现电耗降低20%~30%的节能目标，彻底解决人工调节滞后、能耗高的难题。

3.工业物联网数据采集解决方案

激活网关内置数据采集器功能，配置数据采集点位与上传周期：采集PLC端DO/液位设定值、实际值、PID参数、故障报警；采集变频器端输出频率、电流、运行状态、能耗数据；设置采集周期1ms、上传周期100ms，配置工业物联网平台、MES系统参数，启用数据加密与断点续传功能，确保数据完整上传，实现全流程数据可追溯，满足环保行业管控与工业物联网升级要求。

4.现场工况适配解决方案

结合污水处理厂潮湿、腐蚀性气体、电磁干扰的复杂环境，采用工业级防护设计：网关安装于专用电控柜，远离潮湿、腐蚀源与强电磁干扰；配置工业级电源与浪涌保护，适配车间电压波动；采用屏蔽网线与独立接地，降低电磁干扰，保障系统7×24小时稳定运行，降低故障率与运维成本。

五、实施配置过程

遵循“硬件安装—参数配置—分设备调试—系统联调—优化验收”流程，确保系统稳定运行，具体如下：

（一）硬件安装与网络布线

将塔讯TX181工业网关安装于污水处理厂中控室旁电控柜，固定于标准DIN导轨，远离潮湿、腐蚀源，保障散热；西门子S7-1200 PLC安装于中控室控制柜，AB PowerFlex 525变频器分别安装于提升泵、风机旁电机控制柜，做好接地防护。

采用工业级屏蔽网线，一端连接网关Profinet端口至PLC，另一端连接网关EtherNet/IP端口至变频器；完成网关DC24V电源接线、独立接地，检查线路牢固性，符合环保行业安全标准。

（二）网关参数配置

通过Web端管理界面完成配置：

IP地址配置：Profinet侧（PLC 端）IP设为192.168.0.10，与PLC（192.168.0.1）同网段；EtherNet/IP侧（变频器端）IP设为 192.168.1.10，与变频器（192.168.1.20/21）同网段，确保网络互通。

协议转换配置：导入西门子PLC GSDML文件与AB PowerFlex 525 EDS文件，配置 I/O数据映射与2ms通讯周期，启用双向协议转换与透明传输，保障指令与数据完整传输。

数据采集配置：激活数据采集器，添加PLC与变频器采集点位，设置1ms采集、100ms上传周期，配置工业物联网平台参数，启用加密与断点续传。

（三）PLC端配置（TIA Portal）

新建项目添加PLC与TX181网关，配置Profinet通讯参数与I/O映射，将转速指令映射至网关输出，变频器反馈数据映射至网关输入。

编写PLC控制程序：包含DO/液位采集模块、PID节能控制模块、指令下发、故障处理、安全互锁模块，适配2ms通讯周期，优化程序扫描周期，确保控制实时性。

下载程序至PLC，完成硬件组态与调试，测试指令下发与数据接收功能。

（四）变频器端配置

通过 AB变频器调试软件，设置变频器 EtherNet/IP参数（IP：192.168.1.20/21），从站地址与网关一致，通讯周期 2ms。

配置变频器为通讯控制模式，将运行指令、频率给定源设为 EtherNet/IP，选择标准通讯报文，设置转速范围、过载保护等参数。

映射 I/O数据点位，保存参数重启，测试通讯与调速功能。

（五）系统联调与优化

上电检查工业网关、PLC、变频器通讯状态，确认无故障报警、数据传输正常。

单步调试：PLC 设定目标 DO值与液位，检查网关指令转发、变频器响应，验证节能控制效果。

微调 PID参数与网关通讯参数，优化控制精度与稳定性；整机联动测试全流程运行与数据上传功能，组织验收。

六、项目痛点、应用效果及实施前后对比

（一）项目核心痛点

总线协议壁垒：西门子 PLC（Profinet）与 AB变频器（EtherNet/IP）协议不兼容，无法直接通讯，工业自动化管控覆盖率低；

控制精度不足：无闭环通讯链路，只能人工固定频率运行，曝气量 /流量调节滞后，DO /液位波动大；

能耗居高不下：曝气系统电耗占比高，无动态调节机制，电耗浪费严重，运维成本高；

数据缺失：无数据采集器与物联网网关，工艺数据无法追溯，难以优化节能；

现场适配性差：原有通讯模块抗干扰弱，潮湿、腐蚀环境下故障率高，运维难度大。

（二）应用效果

打破协议壁垒：协议转换实现 Profinet与 EtherNet/IP无缝对接，工业自动化管控覆盖率 100%，无需更换设备，保护投资；

节能效果显著：DO /液位联动闭环控制稳定运行，电耗降低 20%~30%，年节电超百万度，大幅降低运维成本；

控制精度达标：曝气量、进水流量动态调节，DO值稳定在设定范围，出水达标率 100%；

数据全采集可追溯：数据采集器实现全量采集，上传工业物联网平台，100%可追溯，支撑工艺优化；

适配现场工况：工业网关工业级防护，系统连续无故障运行超 3000小时，故障率降低 90%，运维成本减少 60%；

实现工业自动化与工业物联网深度融合，构建智能管控体系，推动污水处理厂数字化转型。

（三）实施前后效果对比

对比维度	实施前状态	实施后效果	提升幅度
总线协议兼容性	协议不兼容，无法直接通讯	双向协议转换，无缝互联互通	100%
电耗水平	人工固定频率，电耗高，浪费严重	动态调节，电耗降低 20%~30%	电耗降低 20%~30%
控制精度	DO /液位波动大，调节滞后	闭环控制，参数稳定，出水达标	精度提升 80%以上
生产效率	人工干预多，停机频繁	自动化运行，连续稳定，效率提升 25%	效率提升 25%
数据采集	无数据采集器，数据缺失	全量采集，工业物联网上传，100%可追溯	100%
系统稳定性	故障率高，无故障时长＜500小时	无故障时长≥3000小时，故障率降低 90%	稳定性提升 83%以上
运维成本	维护频繁，成本高，停机损失大	运维简单，成本降低 60%，损失减少	成本降低 60%

七、总结

本项目依托塔讯 TX181-RE-RE-PNS/EIM工业网关，成功解决市政污水处理厂中西门子 S7-1200 PLC与 AB PowerFlex 525变频器的总线协议兼容难题，通过专业协议转换、高速数据传输、数据采集器与物联网网关一体化功能，构建了集节能闭环控制、全流程数据采集、智能管控于一体的工业自动化与工业物联网解决方案，保护企业现有设备投资。

项目实施后，彻底打破跨品牌设备总线协议壁垒，实现电耗降低 20%~30%的核心节能目标，大幅提升生产效率、出水达标率与系统稳定性，降低运维成本，全面满足市政环保行业对工业自动化、工业物联网与安全生产的严苛要求，为污水处理厂数字化、智能化转型提供核心支撑。

实践证明，工业网关作为工业物联网核心枢纽与协议转换关键设备，在市政环保工业自动化场景中具备不可替代的价值。塔讯 TX181系列智能网关凭借强大的协议转换性能、工业级可靠性、便捷配置性与内置数据采集器功能，可高效解决异构总线协议设备互联互通问题，助力环保企业打破信息孤岛、实现设备协同与数据贯通，降低运维成本，提升核心竞争力。该方案可广泛复制应用于市政污水处理、工业废水处理等场景，具备极高工程推广价值。
