德思特干货｜如何解决电离层异常对于GNSS定位的影响

随着全球导航卫星系统（GNSS）在航空、航海、自动驾驶、无人机等安全关键型和高精度应用领域的广泛部署，对定位服务的要求已提升至前所未有的高度。

一、GNSS接收机高质量服务需求：基于PBN/RNP视角

在这一背景下，GNSS接收机不仅需要提供定位能力，更需要在复杂环境中持续输出高质量服务。参考国际民航组织（ICAO）定义的航行性能规范（PBN） 框架，这些需求可概括为以下四个核心维度：

精度 (Accuracy)

精度是GNSS系统最基本的服务标准。在高精度应用场景中，如精密农业、地质勘探和自动驾驶的L3及以上级别，定位误差需严格控制在米级甚至亚米级。这要求GNSS系统能够有效识别并处理各种信号延迟和误差源，特别是电离层、对流层效应、卫星轨道误差和时钟误差等。我们需要区分静态精度（如测绘基站）和动态精度（如高速移动载体），后者对实时性和抗干扰能力提出更高要求。精度的保障直接影响到导航、测绘和智能交通系统的可靠性。

完好性 (Integrity)

完好性是指GNSS接收机能够实时监测系统健康状态，及时检测并报告任何可能影响定位准确性的故障或异常情况，并确保在故障发生时，定位误差不超过预设的报警限值 (Alert Limit, AL)。对于安全关键型应用，如航空器的精密进近，完好性是不可或缺的。接收机必须具备强大的自诊断功能，并通过计算保护水平 (Protection Level, PL) 来评估当前定位结果的置信区间。当PL超过AL时，系统必须迅速发出警告或剔除不可靠的卫星数据，甚至在极端情况下提示用户切换至其他导航模式，以确保定位数据的可靠性和系统的整体安全性。

连续性 (Continuity)

连续性是指GNSS系统在预定操作期间，能够持续、不间断地提供定位服务的能力。在复杂环境下，如城市峡谷、山区、高大建筑物遮挡区域或极端天气（如强降雨）下，GNSS信号可能受到遮挡、多径效应或衰减，导致信号丢失或质量下降，进而影响定位质量。因此，系统需要具备对这些环境变化的适应性，例如通过多星座融合、多路径抑制技术以及信号增强技术，确保信号的连续性和稳定性，避免因信号丢失导致的定位中断，尤其在需要不间断导航的应用中。

可用性 (Availability)

可用性是指在特定区域和时间内，GNSS服务同时满足所有精度、完好性和连续性标准的时间百分比。它要求GNSS服务能够在全球范围内、全天候持续提供定位服务。即使在电离层活跃、天气变化、以及局部干扰等环境因素的影响下，系统也应保证高效的定位能力。通过优化系统架构（如增加卫星数量、部署地基增强系统）和增强信号覆盖能力，提升GNSS服务的可用性已成为各大GNSS系统（如GPS、BDS、Galileo、GLONASS）的重点目标。

然而，在真实环境中，电离层是影响GNSS性能的关键因素之一。

二、电离层因素及其对GNSS定位的影响

电离层是地球大气层中高度介于约60公里至1000公里范围内的区域，因受太阳紫外线和X射线辐射而高度电离，充满了自由电子和离子。

GNSS信号作为高频电磁波穿过电离层时，会与其内部的带电粒子相互作用，导致信号的传播速度和方向发生变化，从而对定位精度产生显著影响。电离层的状态受太阳活动、地磁活动、地理位置和时间（昼夜、季节）等多种因素影响，其变化规律和异常现象是GNSS领域研究的关键。

背景电离层变化与总电子含量 (TEC)

GNSS信号在电离层中传播时，其群速度会减慢，导致信号传播时间增加，表现为伪距观测值偏长；而其相速度会加快，导致载波相位超前，表现为载波相位观测值偏短。这种延迟量与信号频率的平方成反比，是电离层的主要色散特性。

电离层引起的延迟量主要取决于信号传播路径上的总电子含量 (Total Electron Content, TEC)。TEC是单位截面积柱体中电子的总数，通常以TECU表示。电离层延迟 I 的近似公式为：

I是信号延迟（米）
f是GNSS信号频率（赫兹）

为了消除电离层延迟，GNSS接收机通常采用双频或多频测量方法。

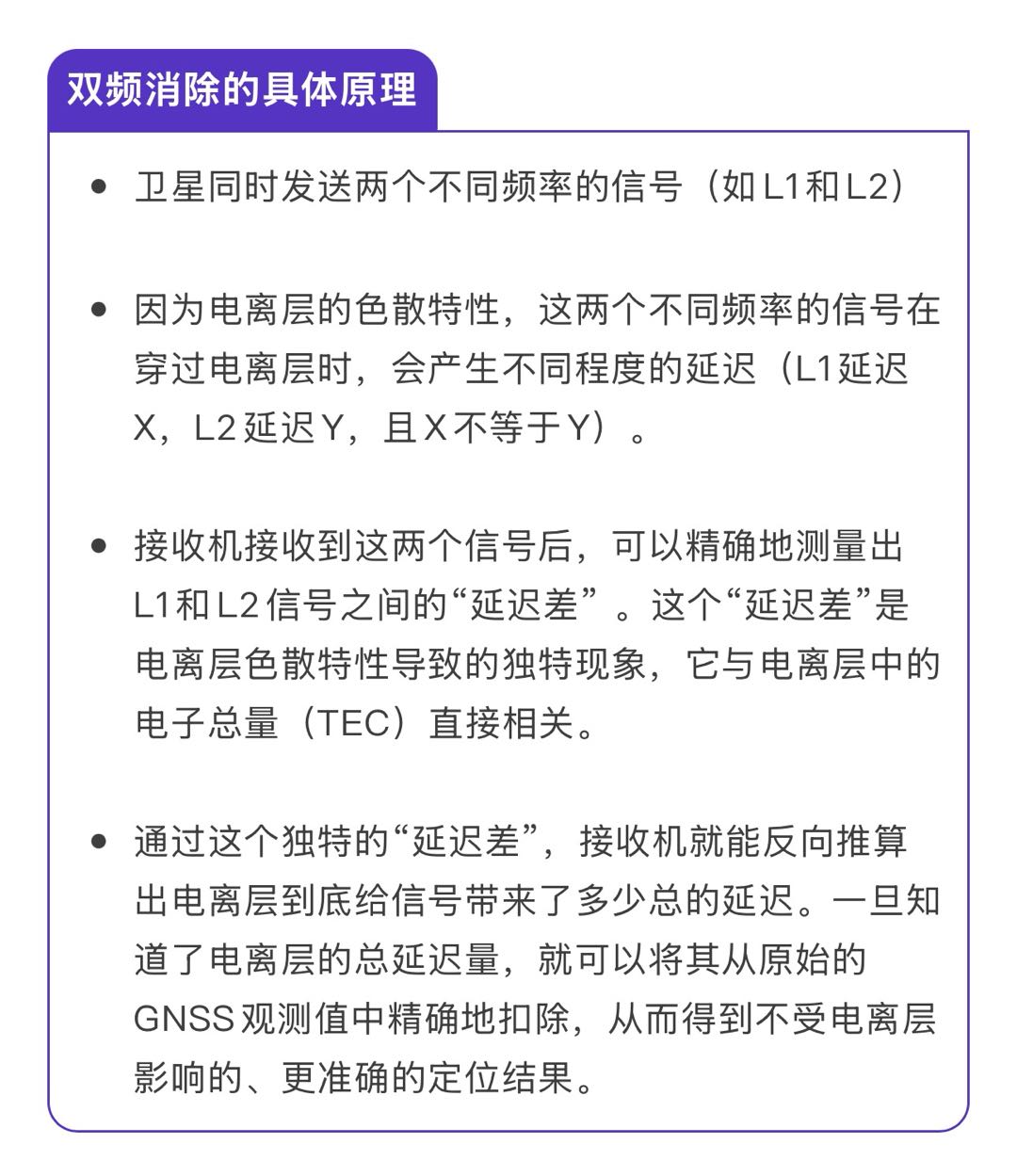

通过这个独特的“延迟差”，接收机就能反向推算出电离层到底给信号带来了多少总的延迟。一旦知道了电离层的总延迟量，就可以将其从原始的GNSS观测值中精确地扣除，从而得到不受电离层影响的、更准确的定位结果。

通过同时接收不同频率（如L1和L2）的信号，可以利用电离层的色散特性构建无电离层组合观测值 (Ionosphere-free Combination)。

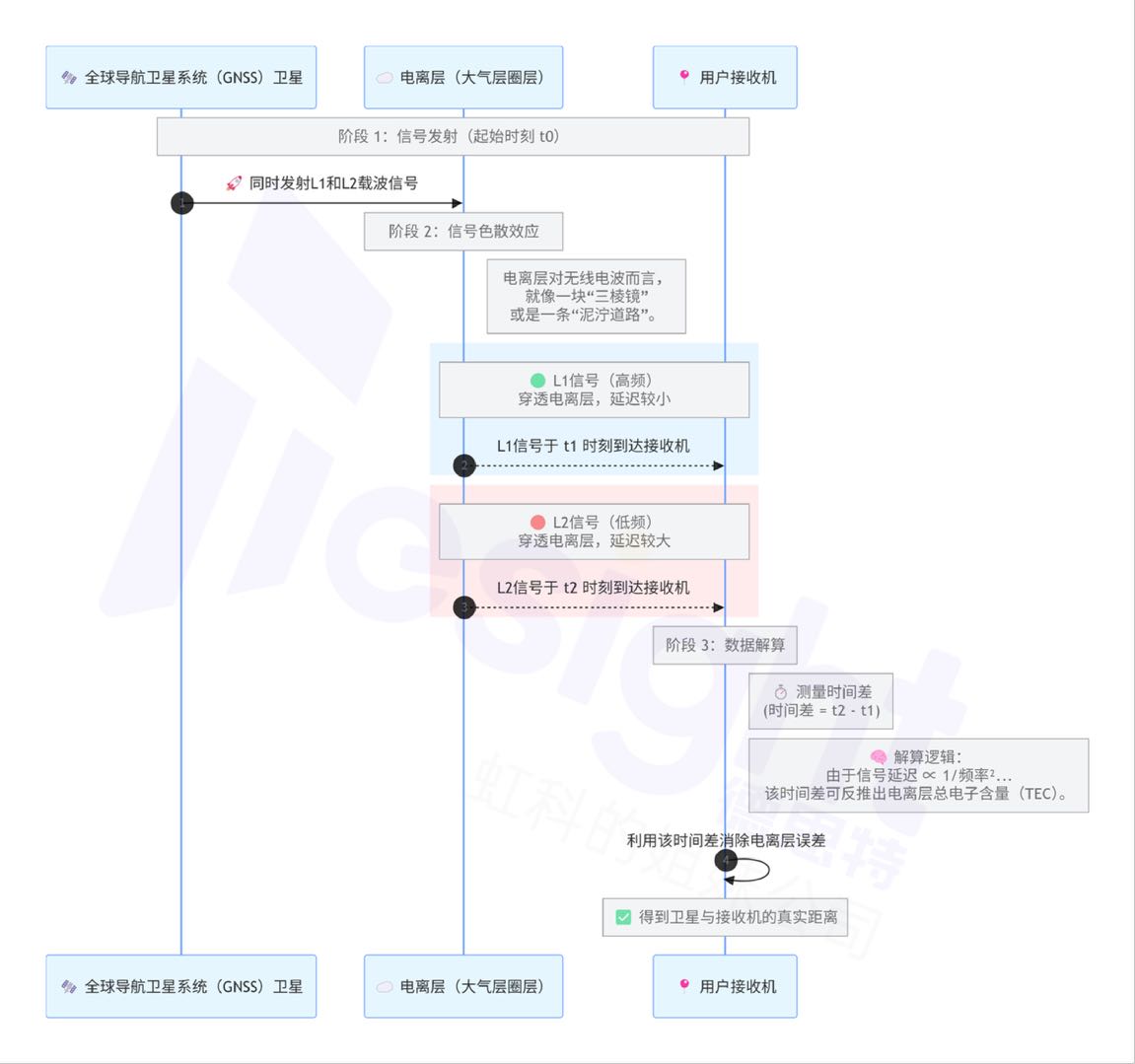

双频/多频测量法流程示意图

这种方法可以消除高达99%以上的一阶电离层延迟，是高精度GNSS定位（如RTK和PPP）的关键技术。

然而，在极端太阳活动期间，二阶及更高阶电离层延迟效应可能会变得显著，对厘米级甚至毫米级定位精度仍构成挑战。

电离层暴、太阳耀斑与地磁暴: 空间非线性梯度

太阳耀斑是太阳大气层中局部区域突然增亮的现象，伴随强大的X射线、紫外线辐射和高能粒子喷发。这些辐射和粒子到达地球后，会显著增加地球电离层中的电子密度，尤其是在D层和E层，导致短波无线电信号的突然吸收（SID）。

地磁暴是地球磁场全球性剧烈扰动，通常由太阳风暴（特别是日冕物质抛射CME）与地球磁层相互作用引起。地磁暴会引起电离层电子密度分布的剧烈变化，形成大范围的、不规则的电离层结构，产生显著的电离层梯度 (Ionospheric Gradient)。这种梯度是指在较短距离（几十到几百公里）内TEC的空间剧烈变化。

在这些极端空间天气条件下，GNSS信号穿过电离层时会遭遇显著且快速变化的延迟，导致：

双频测量残余误差增大： 尽管双频可以消除大部分延迟，但在强烈的空间非线性梯度下，基准站和流动站的电离层延迟差异难以完全通过差分技术抵消，使得差分GNSS（如RTK）的定位性能下降。

信号跟踪困难： 接收机相位锁定环路（PLL）和频率锁定环路（FLL）可能因信号频率和相位的剧烈变化而失锁，导致信号丢失。

定位精度骤降： 由于电离层延迟估计不准确或双差观测值无法形成，定位结果可能出现米级甚至十米级的偏差。

电离层闪烁 (Scintillation)

电离层闪烁是指电离层中电子密度的快速、随机、不规则波动，主要发生在赤道异常区和高纬极光区，尤其在太阳活动活跃期和地方时黄昏前后。电离层闪烁对GNSS信号的影响主要表现在以下几个方面：

振幅闪烁 (Amplitude Scintillation)： 导致GNSS信号强度（载噪比 C/N0）的快速、随机衰落。当信号强度低于接收机跟踪阈值时，可能导致接收机失锁，信号数据中断。这会显著降低GNSS系统的可用性。

相位闪烁 (Phase Scintillation)： 导致GNSS信号相位的快速、随机抖动，增加了载波相位观测值的噪声。严重的相位闪烁可能导致接收机载波跟踪环路（PLL）周跳 (Cycle Slip)，即载波相位观测值整数模糊度发生跳变。周跳的发生会破坏载波相位定位（如RTK和PPP）的模糊度解算，延长收敛时间，甚至导致定位失败。

在多路径传播条件下，电离层闪烁的影响更为复杂，可能导致接收机无法准确获取有效的定位数据，严重影响GNSS定位的连续性和可靠性，对航空精密进近、高精度自动驾驶等应用构成严峻挑战。

三、RAIM测试方案保障GNSS完好性

RAIM及其价值

RAIM (Receiver Autonomous Integrity Monitoring，接收机自主完好性监测) 是一种内置于GNSS接收机中的自主完好性监测技术。其核心思想是，在不依赖外部辅助（如地基增强系统或星基增强系统）的情况下，通过冗余的卫星观测数据，实时检测定位结果的正确性，并判断是否存在影响定位完好性的异常信号（例如卫星故障、多径效应、电离层异常导致的大误差等）。如果RAIM检测到误差超过预设阈值，它会发出完好性警告，并尝试通过故障检测与排除 (Fault Detection and Exclusion, FDE) 算法识别并剔除故障卫星，从而确保定位结果的正确性和可靠性。

RAIM技术对于安全关键应用，如航空器的仪表飞行规则（IFR）飞行、船舶自动航行以及高级别自动驾驶系统而言至关重要。它能够在系统发生故障或受到干扰时，及时检测并纠正定位误差，从而保障用户的生命财产安全和定位服务的连续性。随着多星座多频（MCMF）GNSS的发展，高级RAIM (Advanced RAIM, ARAIM) 等技术正被开发，以满足未来更高的完好性要求。

RAIM测试方法

RAIM测试的目的是全面评估接收机在不同环境和异常条件下对错误信号的检测和纠正能力，以及其完好性性能。此类测试需要使得卫星出现故障，在真实环境中基本不可能完成，因此GNSS模拟器测试的方法是主流的方式。

通过 GNSS 模拟器人为注入受控的伪距偏差（Pseudorange Bias），可以量化评估接收机对异常信号的灵敏度和鲁棒性。

为了全面测试 RAIM 的响应曲线，常用的故障注入方式包括：

伪距步进 (Step Error)：瞬时在某颗卫星的伪距观测值中加入固定偏差。这主要用于测试 RAIM 的瞬时检测能力。

伪距斜扫 (Ramp Error)：伪距偏差随时间线性增加。这是最严苛的测试方式，旨在观察 RAIM 在误差逐渐累积过程中，能否在误差超过保护水平（PL）之前及时告警，防止出现漏警 (Missed Detection)。

为了支撑高置信度的 RAIM 测试，仿真平台需具备以下核心能力：

高保真全景模拟：具备模拟全星座（Multi-Constellation）及全球环境的能力，确保卫星几何分布（DOP值）的真实性，因为 DOP 值直接影响保护水平（PL）的计算。

单星精细化控制：能够独立控制特定 SVID 卫星的物理参数（如发射功率、载波相位及伪距）。

动态偏差注入引擎：支持自定义伪距偏移曲线，能够精确执行斜扫 (Ramp) 和步进 (Step) 指令。

开放式 API 与自动化：提供 C++/Python 等编程接口，支持与测试套件集成，实现自动化注入故障并同步获取接收机输出的告警状态

实操演示：SVID 4 卫星伪距斜扫实验

德思特设计典型斜扫故障场景，用于验证接收机能否在斜扫开始后的特定时间点（当残留误差超过阈值时）准确触发 RAIM Warning，并记录此时的 TTA (告警时间) 是否满足设计标准。

1、稳定期 (0-3 min)

模拟正常定位环境，确保接收机完成初始化并获得稳定的固定解

2、线性注入期 (3-12 min)

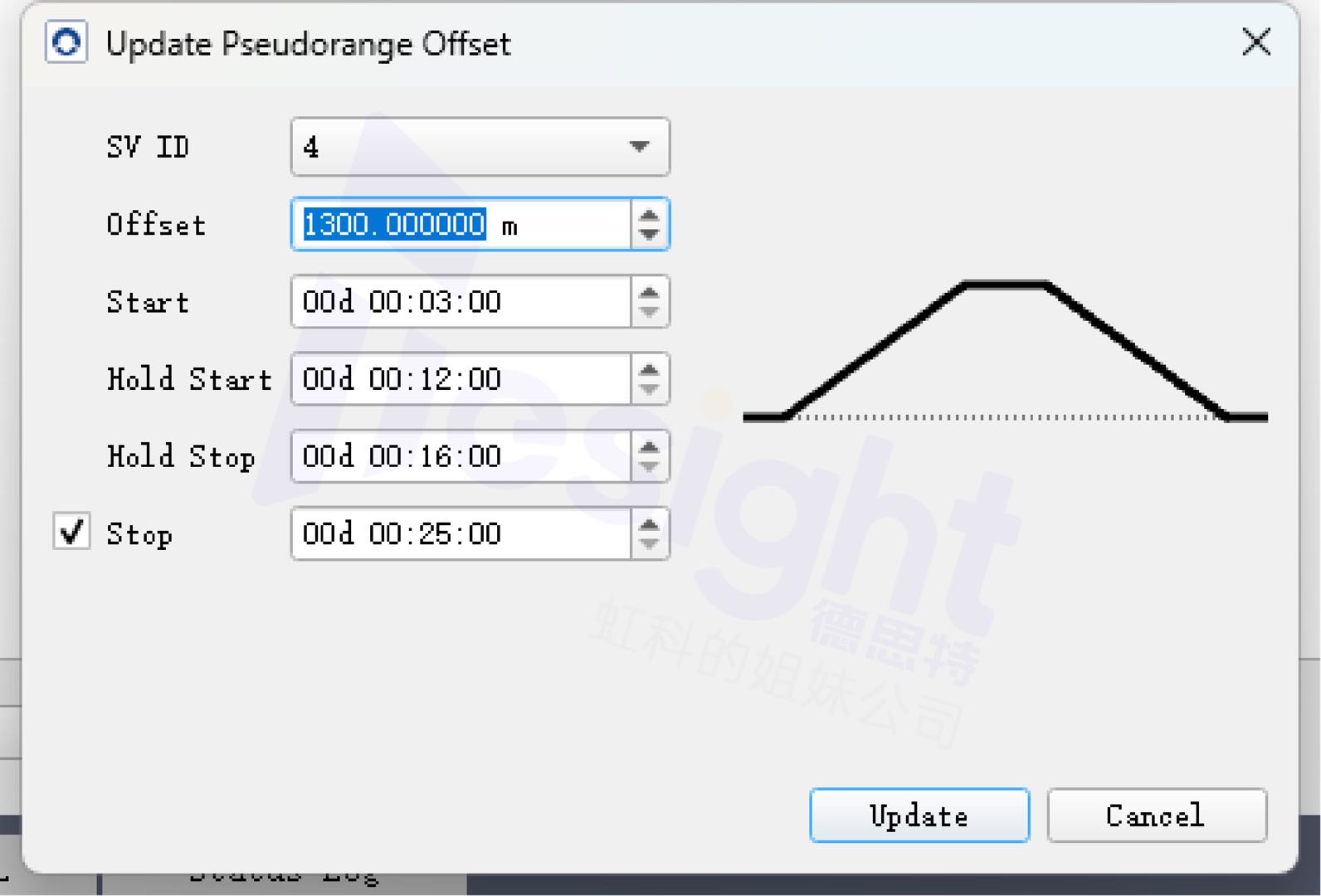

针对 SVID 4 卫星，在 9 分钟内均匀注入 1300 米 的伪距偏移（斜扫速率约为 2.4 m/s）

3、维持期 (12-16 min)

保持 1300 米偏差，观察 RAIM 算法的故障隔离（FDE）是否能持续将该星排除

4、恢复期 (16-20 min)

偏差逐渐归零，验证接收机是否能自动恢复对该卫星的信任并重新将其纳入定位计算

结语

剧烈异常波动（如电离层暴、闪烁和显著梯度）可能导致GNSS信号延迟剧增、信号质量恶化，从而引发定位误差显著增大、连续性下降甚至服务中断。应对电离层异常并非单一技术之功：

双频/多频技术利用电离层的色散特性，从物理层面上消除了绝大部分电离层延迟误差。

RAIM技术则从算法监测层面出发，在接收机端构建了最后一道安全防线，确保在极端天气或卫星故障导致误差超限时，系统能够“知错并告警”。

模拟器测试验证则为这两项技术的落地提供了科学的量化手段。通过伪距步进与斜扫等受控手段，我们能够在实验室环境下“预演”极端电离层场景，从而不断优化接收机的抗干扰策略。

未来，随着GNSS技术的持续发展，以及对空间天气预报能力的提升，如何更好地应对电离层等外部因素的干扰，确保在任何环境下都能提供高质量、高可靠性的定位服务，仍将是GNSS领域研究和应用的核心焦点。
