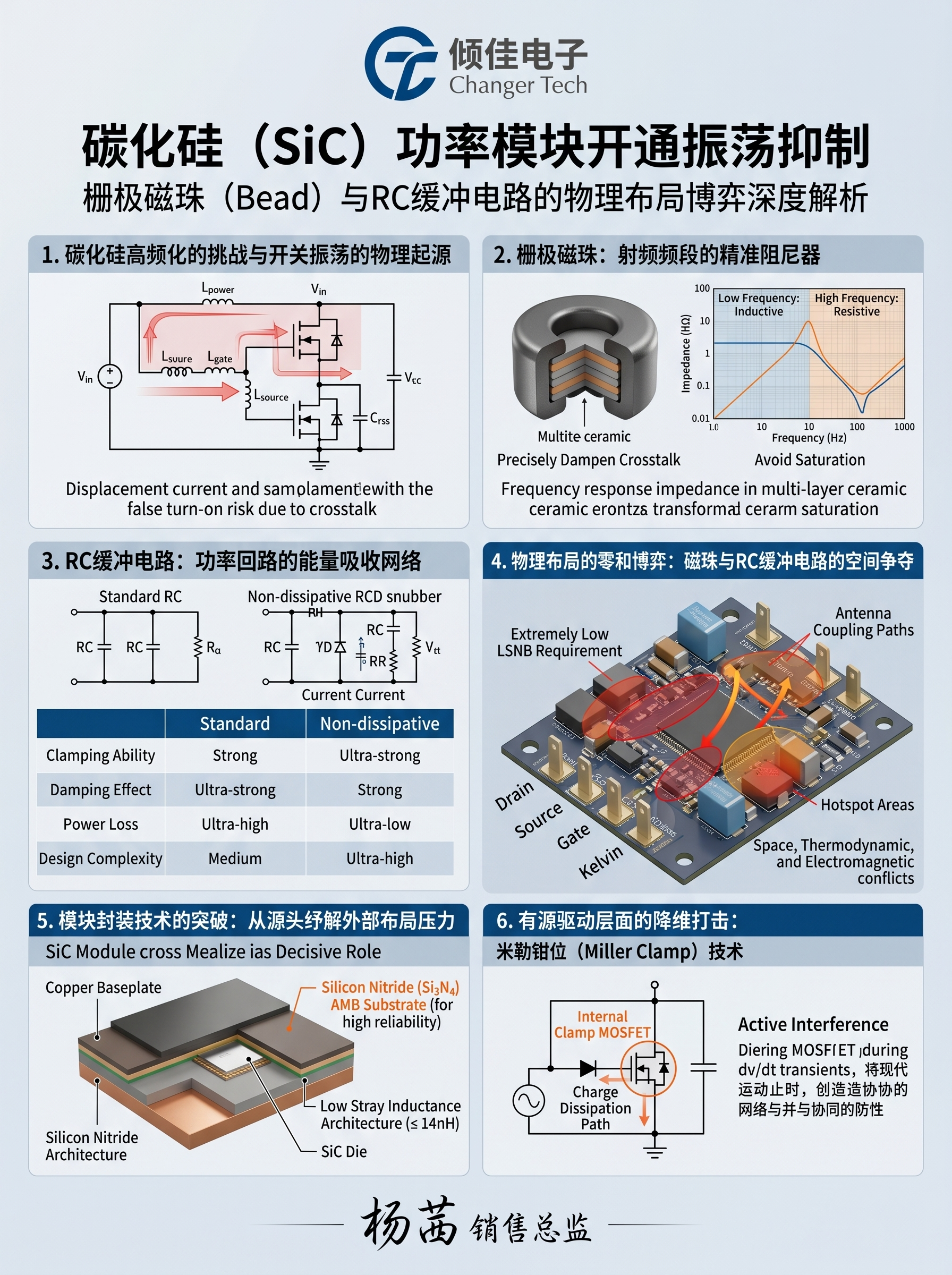

碳化硅（SiC）功率模块开通振荡抑制：栅极磁珠（Bead）与RC缓冲电路的物理布局博弈深度解析

碳化硅功率器件的高频化挑战与开关振荡的物理起源

在当今电力电子技术向着高频率、高效率和高功率密度迅速演进的宏大背景下，碳化硅（SiC）金属氧化物半导体场效应晶体管（MOSFET）凭借其宽禁带特性，已经确立了取代传统硅基绝缘栅双极型晶体管（Si IGBT）的行业趋势。SiC MOSFET具有极低的导通电阻（RDS(on)​）、卓越的高温工作稳定性以及极小的内部寄生电容，这使得其能够在兆赫兹（MHz）级别的开关频率下运行，从而大幅缩减系统中磁性元件和无源滤波器的体积 。然而，这种超高速的开关能力本质上是一把双刃剑。在半桥拓扑结构中，SiC MOSFET在开通和关断瞬态会产生极高的电压变化率（dv/dt）和电流变化率（di/dt）。当这些急剧变化的电气信号与半导体封装内部及外部印刷电路板（PCB）上的寄生电感、寄生电容相互耦合时，便会激发出严重的高频电压和电流振荡现象 。

开关振荡的物理起源可以追溯到电力电子回路中无处不在的杂散参数。在一个典型的半桥变换器中，主要存在三个关键的寄生回路：功率回路（包含直流母线、去耦电容、模块端子及内部走线的寄生电感 Lpower​），栅极驱动回路（包含驱动芯片输出端至MOSFET栅极引脚的寄生电感 Lgate​），以及共源极回路（功率电流与驱动电流共用的路径产生的寄生电感 Lsource​）。在SiC MOSFET的开通瞬态（Turn-on），下管器件迅速导通，导致桥臂中点电压骤降，此时极高的 dv/dt 作用于上管的输出电容（Coss​）和反向传输电容（米勒电容，Crss​）上。根据位移电流公式 I=C⋅dv/dt，巨大的瞬态电流被注入到上管的栅极驱动回路中 。如果驱动回路的阻抗设计不当，这股米勒电流将在栅极电阻和寄生电感上产生显著的电压降，使得原本处于关断状态的上管栅源极电压（VGS​）被异常抬升。一旦该串扰电压（Crosstalk voltage）超过器件的阈值电压（VGS(th)​），上管将发生灾难性的寄生导通（False Turn-on），造成桥臂直通，进而产生巨大的短路电流并引发极高的开关损耗，甚至彻底损毁功率模块 。

此外，从系统频域稳定性的角度来看，多个SiC MOSFET芯片的并联应用（如高功率牵引逆变器）进一步加剧了振荡的复杂性。根据奈奎斯特（Nyquist）稳定性判据，由于并联芯片之间的寄生电感（Ldd​, Lgg​, Lss​）与差分电阻（Rds​）相互作用，当极点频率与零点频率分离导致相位降至-180度或更低，且此时增益达到0 dB时，并联模块之间极易爆发差模振荡（Differential-mode oscillations） 。这种振荡的频率通常高达数十至数百兆赫兹，不仅会引发电磁兼容性（EMC）问题，还会导致各并联芯片之间的电流严重不均，最终引发热失控。因此，采取行之有效的外部抑制手段来平息这种高频振荡，是充分释放SiC MOSFET性能潜力的先决条件。

栅极磁珠（Ferrite Bead）：射频频段的精准阻尼器

面对高频振荡，最直观的工程直觉是增加回路的阻尼。在传统的驱动设计中，工程师往往通过增大外部栅极电阻（Rg(ext)​）来减缓器件的开关速度，从而降低 dv/dt 和 di/dt 。虽然增加栅极电阻能够有效抑制电压过冲和振铃，但这种妥协是以牺牲SiC器件引以为傲的快速开关能力为代价的。较大的栅极电阻会显著增加器件在开通和关断过程中的渡越时间，导致开关损耗（Eon​ 和 Eoff​）成倍增加，系统效率大幅下降 。为了打破这一僵局，射频工程领域常用的铁氧体磁珠（Ferrite Bead）被创造性地引入到SiC MOSFET的栅极驱动回路中，成为一种兼顾开关速度与振荡抑制的理想组件。

铁氧体磁珠本质上是一个频率依赖型的阻抗元件，通常由锰锌（MnZn）或镍锌（NiZn）等金属氧化物陶瓷材料烧结而成。当其被串联在栅极路径上时，其电磁行为可以通过一个包含电感、电容和电阻的等效并联RLC网络来精确建模 。铁氧体磁珠的核心优势在于其阻抗随频率变化的非线性特征。在低频段（例如低于开关频率基波的数兆赫兹范围内），磁珠主要表现为感性（Inductive），且其阻抗幅值极低。这意味着对于正常的栅极驱动充放电脉冲，磁珠几乎完全透明，不会阻碍驱动电流的注入与抽取，从而保证了SiC MOSFET依然能够以极快的速度完成开关动作，维持了极低的开关损耗 。

然而，当频率上升至寄生振荡频段（通常位于50 MHz至200 MHz之间）时，磁珠的特性发生了剧变。在接近其自谐振频率（Self-Resonant Frequency, SRF）时，磁珠表现出极高的电阻性（Resistive）阻抗 。在这个高频区间内，磁珠充当了一个射频扼流圈（RF Choke），将高频振荡的交变电磁能量直接转化为热能耗散掉 。通过在振荡频率处引入这一高达30 Ω至40 Ω的阻性损耗，磁珠能够有效地破坏寄生LC谐振槽路的谐振条件，将振荡迅速衰减。研究表明，在栅极回路中加入适当的磁珠，可以在不对正常开关波形产生负面影响的前提下，显著抑制差模振荡和栅源极电压的毛刺，防止串扰引起的误导通 。

尽管磁珠在抑制高频振荡方面表现卓越，但其应用并非没有陷阱。铁氧体材料的一个致命弱点是对直流偏置电流（DC Bias Current）的高度敏感性 。当流过磁珠的瞬态驱动电流过大时，铁氧体磁芯将迅速逼近磁饱和状态。一旦发生饱和，材料的磁导率（Permeability）将呈断崖式下降，导致磁珠在高频段的阻抗丧失殆尽，其降幅甚至可达90%以上 。在这种情况下，磁珠将完全失去抑制电磁干扰和振荡的能力。因此，在为SiC MOSFET选择栅极磁珠时，工程师必须仔细核对磁珠的直流额定电流。通常的设计准则是，确保峰值栅极驱动电流不超过磁珠额定电流的20%至50%，或者选择额定电流在2 A至3 A以上、阻抗在25 MHz至100 MHz频段内达到30 Ω至40 Ω的器件，以保证其在剧烈的开关瞬态中依然能够提供稳定的高频阻尼 。

RC缓冲电路（RC Snubber）：功率回路的能量吸收网络

如果说栅极磁珠是在控制端抵御高频干扰的盾牌，那么并联在SiC MOSFET漏源极两端的RC缓冲电路（RC Snubber）则是直接在功率端吸收浪涌能量的蓄水池。由于SiC MOSFET极快的关断速度，电路中微小的功率回路寄生电感（Lpower​）所存储的磁场能量（E=0.5⋅L⋅I2）无法瞬间释放，不可避免地会转移到器件的输出电容（Coss​）中，引发剧烈的电压过冲（Voltage Overshoot）。当电压过冲逼近甚至超过器件的击穿电压时，将直接造成半导体的不可逆损坏。RC缓冲电路的根本使命，就是在漏极和源极之间构建一条低阻抗的交流旁路，通过无源器件重塑开关瞬态的阻抗网络。

缓冲电路的拓扑演进与损耗分析

在电力电子拓扑中，RC缓冲电路的形态经历了一系列的演进，以适应越来越高的开关频率和越来越严苛的效率要求。

最基础的形态是纯电容缓冲电路（C Snubber）。这种电路通过在功率器件两端直接并联低等效串联电感（ESL）的高频薄膜电容或陶瓷电容，来增加节点上的总等效电容，从而减缓 dv/dt 的上升率，降低电压尖峰。这种方案元件少，适合简单的模块级应用。然而，纯电容的引入极易与线路中的杂散电感形成新的LC谐振回路，由于缺乏电阻的阻尼作用，其对高频振荡的抑制效果往往不尽如人意，有时甚至会引发其他频段的谐波转移 。

为了提供必要的阻尼，标准的RC缓冲电路（RC Snubber）被广泛采用。通过在缓冲电容（CSNB​）支路中串联一个阻尼电阻（RSNB​），它不仅能够吸收电压过冲，还能将寄生电感释放的能量在电阻上以热能形式耗散掉，将欠阻尼回路强制拉入临界阻尼状态 。然而，标准RC缓冲电路在高速SiC应用中面临着巨大的功耗挑战。在每个开关周期中，缓冲电容都会经历一次完全的充电和放电过程。因此，缓冲电阻上消耗的功率 PSNB​ 极其巨大，其理论公式可以近似为：

PSNB​=CSNB​⋅VHVDC2​⋅fsw​

其中，VHVDC​ 为直流母线电压，fsw​ 为开关频率 。在SiC器件常见的几十至上百千赫兹（kHz）的高频、高压（如1200V）应用中，即使 CSNB​ 的取值极小（如几百皮法），RSNB​ 上的热损耗也会高达数瓦特。这不仅对电阻的封装体积和散热提出了严苛要求，更重要的是，为了控制发热，工程师不得不缩小 CSNB​ 的容量，这直接削弱了电路对过电压的吸收和钳位能力 。

为了打破钳位能力与功率损耗之间的矛盾，放电型和非放电型RCD缓冲电路（RCD Snubber）应运而生。在非放电型RCD缓冲电路中，通过引入一个快恢复二极管（Diode），缓冲电容仅在漏源电压出现过冲尖峰时才通过二极管进行单向吸收充电，而在MOSFET正常的开通导通期间，电容的能量并不通过通道完全放电 。这种精妙的设计使得缓冲电路中的能量消耗仅仅局限于吸收的那部分瞬态浪涌能量，完全脱离了与母线电压平方及开关频率的直接正比例关系。这种解耦使得工程师可以大幅度增加 CSNB​ 的容量，实现近乎完美的过电压钳位，同时支持SiC MOSFET在极高的频率下运行而不必担心电阻烧毁 。

下表详细对比了不同缓冲电路在SiC MOSFET应用中的特性差异：

缓冲电路拓扑	结构组成	电压过冲钳位能力	对高频振荡的阻尼效果	功率损耗特征	设计复杂度
C 缓冲电路	单电容 CSNB​	弱（仅减缓 dv/dt）	极弱（易引发二次谐振）	极低	低
标准RC 缓冲电路	RSNB​+CSNB​	强	极强（提供电阻耗散）	极高 (C⋅V2⋅f)	中等
放电型RCD 缓冲电路	RSNB​, CSNB​, Diode	极强	强	高	高
非放电型RCD 缓冲电路	RSNB​, CSNB​, Diode	极强（允许大容量 C）	强	极低（仅消耗浪涌能量）	极高（需要多层PCB支撑）

物理布局的零和博弈：磁珠与RC缓冲电路的空间争夺

在理论分析中，同时应用栅极磁珠和RC/RCD缓冲电路，似乎能够完美解决SiC MOSFET面临的所有开关瞬态问题：磁珠负责压制驱动回路的米勒串扰，缓冲电路负责吸收功率回路的电压浪涌。然而，当理论落地于高密度印刷电路板（PCB）的物理走线时，一场关于三维空间的残酷“零和博弈”便不可避免地展开了 。

这场物理布局博弈的核心矛盾在于：栅极磁珠和RC缓冲电路的抑制效能，对布线寄生电感（Trace Inductance）的敏感度都趋近于零。它们都必须以“绝对贴近”MOSFET引脚的姿态来布置。

1. RC缓冲电路对 LSNB​ 的极致苛求

RC缓冲电路要想在高频下吸收浪涌能量，其自身的回路电感（LSNB​）必须被压缩到极致。高频浪涌电流总是遵循最低阻抗的路径流动。如果缓冲电路放置得稍微远离模块的漏极（Drain）和源极（Source）端子，PCB走线就会引入额外的电感。在高频瞬态下，这部分寄生电感的感抗（XL​=2πfLSNB​）将急剧上升，形成一道无形的阻抗高墙，将浪涌电流“拒之门外”。结果是，浪涌能量无法进入缓冲电容，而是直接轰击在SiC MOSFET脆弱的体二极管和输出电容上，导致缓冲电路形同虚设 。因此，布局的第一铁律是：RC缓冲电路必须直接跨接在功率开关器件的物理引脚根部，连线越短越宽越好。

2. 栅极磁珠的抗干扰防御圈

与此同时，栅极磁珠和相关的去耦电容同样需要紧紧依附于栅极（Gate）和开尔文源极（Kelvin Source）引脚 。如果栅极磁珠被放置在远离模块、靠近驱动IC的位置，那么从磁珠到栅极引脚之间的这段漫长PCB走线，将变成一根完美的接收天线。由于它紧挨着经历着数万安培每秒（A/μs）剧烈变化的功率回路，巨大的交变磁场会通过空间互感（Mutual Inductance）直接在这段天线上耦合出强烈的噪声电压，从内部瓦解磁珠试图提供的阻尼效果 。

3. 空间、热力学与电磁场的三重冲突

在典型的工业级功率模块（如基本半导体的34mm、62mm封装模块）周边，可用的PCB面积极其狭小。当工程师试图在模块端子上方同时布置大容量的高压薄膜电容（用于RC缓冲）、发热量巨大的缓冲电阻以及易受温度影响的铁氧体磁珠时，三者之间的冲突全面爆发：

• 空间冲突：高压无源器件体积庞大，往往会物理阻挡栅极控制信号的敷铜走线。
• 热耦合冲突：RC缓冲电路中的电阻是巨大的热源。铁氧体磁珠的磁导率受温度影响极大，如果它被布置在发热的缓冲电阻附近，高温会导致磁珠的自谐振频率（SRF）偏移，使其在关键的高频段失去阻抗特性 。
• 电磁场正交冲突：缓冲回路在吸收浪涌时会流过高峰值电流，其产生的局部强磁场极易通过空间耦合渗透到紧邻的栅极走线中，引发二次串扰 。

化解博弈的布局策略： 面对这一物理死局，优秀的PCB设计必须运用三维空间思维。首先是Z轴立体布线与屏蔽：将承载高电压、大电流的功率回路和RC缓冲电路布置在PCB的顶层（Top Layer），并通过多个并联过孔（Vias）以最小电感路径连接。将敏感的栅极驱动信号和磁珠布置在底层（Bottom Layer）或内层。在这两者之间，必须插入一层完整的接地屏蔽层（Shield Layer）。该屏蔽层利用涡流效应，能够有效抵消功率回路产生的高频交变磁场，切断电磁耦合路径 。其次是正交走线：对于必须在同一物理区域靠近的走线，栅极信号路径必须与功率浪涌路径保持严格的90度正交跨越，使得两者之间的互感系数 M 降至最低 。

模块封装技术的突破：从源头纾解外部布局压力

外部PCB层面磁珠与缓冲电路的空间争夺之所以如此惨烈，其根本原因在于模块封装内部不可避免地带有寄生电感（Lσ​）。为了从根源上缓解外部布局的压力，新一代碳化硅功率模块在封装材料和拓扑结构上进行了革命性的优化。以基本半导体（BASIC Semiconductor）的系列工业模块为例，其内部架构的革新为外部电路设计赢得了极大的裕度。

低杂散电感封装设计的决定性作用

在基本半导体的Pcore™2 62mm系列（例如BMF540R12KA3，额定1200V、540A）以及ED3系列模块（BMF540R12MZA3）中，最为瞩目的技术指标之一便是其超低的内部杂散电感设计。在采用铜（Cu）基板的情况下，这些模块的内部电感（Lσ​）被成功压制在 14 nH及以下 （部分ED3测试条件下记录为30 nH ）。基本半导体一级代理商-倾佳电子力推BASiC基本半导体SiC碳化硅MOSFET单管，SiC碳化硅MOSFET功率模块，SiC模块驱动板，PEBB电力电子积木，Power Stack功率套件等全栈电力电子解决方案。

基本半导体授权代理商倾佳电子杨茜致力于推动国产SiC碳化硅模块在电力电子应用中全面取代进口IGBT模块，助力电力电子行业自主可控和产业升级！

这种极低电感设计的工程意义是极其深远的。回看电压过冲公式 ΔV=Lσ​⋅di/dt，在相同的超高开关速度下，内部 Lσ​ 的成倍缩减直接意味着原生的电压尖峰大幅降低。这带来的连锁反应是，外部RC缓冲电路需要吸收的浪涌能量锐减。工程师因此可以选用体积更小、耐压要求稍低且ESL极小的表贴（SMD）陶瓷电容来替代笨重的薄膜电容，缓冲电阻的发热量也随之骤降 。缓冲网络体积的微型化，瞬间释放了模块引脚周围宝贵的PCB空间，使得栅极磁珠得以以最理想的姿态紧贴驱动端子布置，从而巧妙地化解了外部的物理布局博弈。

下表展示了基本半导体具有代表性的SiC MOSFET模块的静态参数，这些参数是计算驱动功率与缓冲能量的基础：

模块型号	封装类型	额定电压 (VDSS​)	额定电流 (IDnom​)	典型导通电阻 (RDS(on)​ @25∘C)	栅极电荷 (QG​)	典型栅极阈值 (VGS(th)​)	内部栅极电阻 (Rg(int)​ @25∘C)
BMF80R12RA3	34mm	1200 V	80 A	15 mΩ	220 nC	2.7 V	-
BMF160R12RA3	34mm	1200 V	160 A	7.5 mΩ	440 nC	2.7 V	0.85 Ω
BMF540R12KA3	62mm	1200 V	540 A	2.5 mΩ	1320 nC	2.7 V	2.47 Ω / 2.50 Ω
BMF540R12MZA3	ED3	1200 V	540 A	2.2 mΩ	1320 nC	2.7 V	1.95 Ω

(注：数据来源于基本半导体产品技术手册初版/修订版数据 。针对BMF540R12KA3与BMF540R12MZA3，其内部栅极电阻随桥臂位置及温度略有浮动。)

氮化硅（Si3​N4​）AMB基板：热力学与机械强度的基石

寄生参数的稳定性依赖于模块内部结构的机械稳定性。在数百安培的高频开关过程中，不可避免地会产生剧烈的热循环（Thermal Cycling）。传统的氧化铝（Al2​O3​）或氮化铝（AlN）陶瓷覆铜板在经历长期的热胀冷缩后，极易在铜箔与陶瓷的交界面产生微裂纹甚至完全分层（Delamination） 。这种分层不仅会导致散热能力崩溃，还会改变内部金属走线的几何形状，引起内部寄生电感和杂散电容的随机漂移。如果模块的本征寄生参数发生漂移，外部精心调谐的RC缓冲电路和栅极磁珠将立刻失去最佳的阻尼匹配点，重新引发灾难性的振荡。

为了根除这一隐患，基本半导体的Pcore™2全系列（包括34mm、62mm及ED3封装）均引入了高性能的**氮化硅（Si3​N4​）活性金属钎焊（AMB）**陶瓷基板 。

Si3​N4​ 展现出了极其强悍的机械属性：其抗弯强度高达 700 N/mm2，断裂韧性达到 6.0 Mpam​，远远超越了 Al2​O3​（450 N/mm2）和 AlN（350 N/mm2）。这种超强的物理韧性允许基板厚度被削减至 360 μm 甚至更薄，在弥补了其自身热导率（90 W/mK）稍逊于 AlN（170 W/mK）的劣势的同时，实现了极低的总热阻 。更为关键的是，在通过严苛的 1000 次热冲击（Thermal Shock）测试后，Si3​N4​ 覆铜板依然保持了完美的结合强度，彻底杜绝了分层现象 。这种近乎恒定的物理结构，确保了模块寄生电感和电容在整个生命周期内的高度一致性，为外部振荡抑制电路的长期稳定运行奠定了坚实的基础。

有源驱动层面的降维打击：米勒钳位（Miller Clamp）技术

在探讨了无源的RC缓冲电路、射频磁珠以及模块封装技术之后，我们必须正视一个现实：在某些极端的工业恶劣电磁环境下，单纯依靠无源元件的布局优化仍然难以彻底锁死SiC MOSFET的米勒串扰。为此，现代驱动设计引入了有源干预手段，以“降维打击”的方式辅助无源网络。

在基本半导体的全线工业模块产品介绍中，无论是34mm、62mm还是ED3封装，官方均在驱动方案章节中最高优先级地强调了 “驱动SiC MOSFET使用米勒钳位功能的必要性” 。

米勒钳位（Active Miller Clamp）是一种集成在先进栅极驱动IC（例如基本半导体提供的BTD25350及BTD5350系列双通道隔离驱动芯片）中的动态短路技术 。如前文所述，在桥臂对管开通时，高 dv/dt 会通过 Crss​ 向上管栅极注入位移电流。由于驱动回路上存在栅极电阻和走线电感，即使布置了磁珠，该电流仍有可能将关断状态下的栅极电压（例如推荐的关断电压 -4V 或 -5V ）瞬间抬升至危险区域。

有源米勒钳位电路通过一根专门的检测线实时监测SiC MOSFET的真实栅极电压。在器件处于关断期间，一旦检测到栅极电压因高频干扰或米勒耦合而被意外抬升，但仍低于一个安全阈值（通常设定在 2V 左右），驱动IC内部的钳位MOSFET将以极高的速度导通 。这个内部开关的导通电阻极低，它直接在驱动IC端将SiC MOSFET的栅极强行短路至负电压轨（Negative Power Supply），提供了一条阻抗近乎为零的电荷泄放通道 。

米勒钳位的介入，相当于在最危险的 dv/dt 瞬态，动态地旁路了外部长驱动走线带来的寄生电感效应。它与无源的栅极磁珠形成了完美的协同防御网络：磁珠在常态下负责过滤并耗散高频的射频振荡能量，而有源米勒钳位则作为最后一道保险，用硬核的低阻抗物理短路拦截任何试图跨越阈值的尖峰脉冲 。这种有源保护机制极大地容错了外部PCB布局的非理想性，使得工程师在面对RC缓冲电路与栅极磁珠的空间博弈时，能够有更充裕的余地优先满足大功率缓冲回路的布局需求，而不必为了极尽缩短栅极走线而陷入死胡同。

总结与工程设计展望

碳化硅（SiC）宽禁带技术的普及，不可逆转地将传统电力电子设计的频率边界推向了射频领域。在极高的开关频率和极陡峭的边沿转换速率下，SiC MOSFET的开通与关断振荡抑制，早已不再是仅停留在二维原理图上的简单RLC参数计算，而是一场涵盖了电磁场理论、高频射频阻抗分析、材料热力学以及三维物理空间争夺的系统工程博弈。

在这场博弈中，我们深刻认识到：

1. 抑制机制的互补性：栅极磁珠（Ferrite Bead）与RC缓冲电路（RC Snubber）绝非互相替代的竞争关系，而是分别镇守控制端与功率端的互补防线。磁珠通过其在高频段独特的电阻耗散特性，精准狙击驱动回路的LC振铃；而先进的RCD缓冲电路则作为功率能量的泄洪通道，从源头上抹平导致雪崩击穿的漏源极电压过冲。两者缺一不可 。
2. 物理布局的优先级排序：在有限的PCB空间内，RC缓冲电路的布局优先级必须被置于绝对首位。由于其吸收的是焦耳级别的功率浪涌，任何微小的杂散电感（LSNB​）增加都会导致阻抗呈指数级恶化，使得缓冲网络失效。相比之下，控制在微焦耳级别的栅极驱动回路，可以通过屏蔽地层、正交走线以及有源米勒钳位技术（Active Miller Clamp）的引入，获得更高的布局容错率。
3. 封装技术的底层革命：外部抑制网络的复杂与否，取决于功率模块本征寄生参数的大小。采用如 Si3​N4​ AMB高可靠性基板、铜基底散热以及内部低电感架构（≤ 14nH）的新一代SiC模块（如BASIC BMF540R12KA3等），能够从根本上削减原生的浪涌能量与振荡幅度。这不仅缩减了外部RC缓冲器件的物理体积，更直接终结了磁珠与电容在引脚空间的恶性争夺 。

未来，随着SiC功率器件向着更高电压等级和更快开关速度迈进，单一的被动无源抑制手段将不可避免地触及物理瓶颈。深度融合有源栅极驱动技术（Active Gate Driving）、多层PCB射频级电磁屏蔽设计，以及芯片级甚至晶圆级寄生参数优化的“三位一体”协同抑制策略，必将成为下一代高功率密度电力电子系统的黄金标准。在这个进程中，充分理解并精通物理布局中的电磁博弈规律，是每一位电力电子硬件工程师驾驭碳化硅磅礴潜力的必修之道。
