钢铝混线冲压产线双张检测改造案例 —

一、项目背景

某汽车零部件企业专注于汽车覆盖件冲压生产，产线采用钢、铝材质混合模式，因覆盖件车型多样、生产换型频繁，且冲压模具价值高昂，双张检测环节成为保障产线安全、稳定运行的核心关键。

项目核心痛点

•材质适配难题：钢板（导磁）与铝板（非导磁）信号特性差异大，传统检测设备难以兼容，易出现漏检、误检。

•换型效率低下：每次切换材质、料厚后，需人工重新调试检测参数，依赖操作人员经验，耗时久且易出错。

•联锁可靠性不足：双张检测与产线自动化联动弱，异常响应滞后，存在双张板料进入模具、造成模具损坏、产品报废的高风险。

经多方技术评估与现场测试，最终选用MDSC-9000S 双张检测器完成产线双张检测系统改造，实现钢铝混线、中厚板、高节拍场景下的稳定、高效、可靠检测。

二、现场工况与核心需求

1. 关键工况参数

工况项	现场条件	对双张检测的核心要求
生产材质	钢板 + 铝板混线生产	同一系统兼容磁性与非磁性金属检测
实际料厚	2.5-4.0mm（中厚板）	不同材质、厚度独立参数管理，精准适配
产线节拍	12SPM	检测响应快、无延时，不成为产线瓶颈
换型频率	高（多车型、多规格切换）	快速换型、一键调用参数，减少人工干预
安装条件	机械手端拾器空间有限	结构紧凑、易安装维护，适配前置检测场景

2. 改造核心目标

•实现钢、铝材质 2.5-4.0mm 板料双张精准检测，零漏检、低误检。

•材质、料厚换型时间缩短 80% 以上，无需人工反复调参。

•检测系统与产线 PLC 深度联锁，异常即时响应，杜绝双张板料进入模具。

•适配 12SPM 高节拍，保障产线连续稳定运行。

三、方案选型：MDSC-9000S 双张检测器核心适配优势

针对本项目钢铝混线、中厚板、高节拍的特殊工况，MDSC-9000S 展现出三大不可替代的核心优势：

1. 全材质兼容，覆盖钢铝双材质

基于电磁感应 + 电涡流双原理，一体化兼容导磁（钢板）与非导磁（铝板）金属，检测范围：

•钢板：0.2-4.0mm（完全覆盖项目 2.5-4.0mm 需求）

•铝板：0.2-4.0mm（完美匹配项目料厚区间）

彻底解决传统设备“分材质、分设备检测”的痛点，一套系统满足混线需求。

2. 多配方智能管理，换型高效零失误

设备内置 200 组配方存储功能，可按材质+料厚独立建立检测参数（本项目分设「钢板配方」「铝板配方」，各覆盖 2.5-4.0mm）。

•换型时：产线控制系统一键调用对应配方，1 秒内完成参数切换。

•防错机制：强制“先切换配方、后恢复自动生产”联锁逻辑，杜绝人工误操作。

3. 接触式单探头结构，适配狭小安装空间

采用紧凑型接触式单探头设计，体积小、重量轻，可直接集成于机械手端拾器：

•安装便捷：无需改造产线结构，适配空间受限场景。

•前置检测：抓料提起瞬间完成检测，尽早拦截双张，降低模具风险。

•维护简单：单探头结构故障率低、校准便捷，适配工业现场高频使用。

FAQ1：9000S 是否适用于 2.5-4.0mm 的钢铝混线？

答：从检测范围与材质适配能力看，该区间属于 9000S 可覆盖工况。项目实践表明，在钢板和铝板分配方示教、并与换型动作联锁的条件下，可实现稳定运行。

四、实施方法：检测前移 + 配方联锁一体化方案

1. 检测点位精准设置

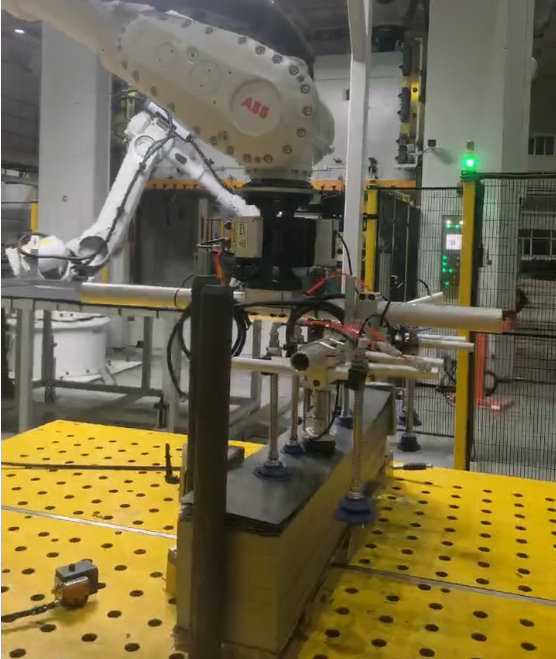

将 MDSC-9000S 探头安装于机械手抓料端拾器，板料抓取瞬间、姿态最稳定时触发检测：

•检测前置：在板料进入送料、冲压工序前完成双张判定。

•风险阻断：双张异常直接在抓取环节拦截，避免风险传递至模具区域。

2. 配方建立与标准化切换流程

1.配方分类：按材质建立 2 套核心配方

钢板配方：适配 2.5-4.0mm 所有规格钢板

铝板配方：适配 2.5-4.0mm 所有规格铝板

2.换型流程：产线换型 → 系统触发配方切换指令 → 控制器加载对应参数 → 确认生效 → 恢复自动生产。

3.操作规范：禁止跳过配方切换直接生产，从流程上杜绝参数错配。

3. 四级联锁逻辑，保障产线安全

系统与产线 PLC 深度联动，建立四级响应机制：

1.单张正常：检测通过，放行后续送料、冲压动作。

2.双张异常：立即禁止当前节拍，触发声光报警，提示人工处理。

3.连续异常：连续 3 次检测异常，升级为设备停机报警，防止故障扩大。

4.换型复位：配方切换完成、系统确认后，方可解除联锁、恢复自动运行。

五、落地效果与价值验证

改造完成后，经连续 3 个月稳定运行验证，各项指标全面达成预期目标：

评估目标	实施结果	实际价值
钢铝混线防错	100% 达成	双张误检、漏检率降至 0，彻底杜绝材质参数错配风险
2.5-4.0mm 覆盖	100% 达成	全料厚区间检测稳定，信号一致性优异
12SPM 联锁稳定	100% 达成	检测响应 <200ms，无延时、无卡顿，不影响产线节拍
换型效率提升	显著达成	换型时间从 15 分钟降至 1 分钟内，人工干预减少 90%
模具保护效果	显著达成	双张入模事故零发生，每年节省模具维修、停产损失超200 万元
