水墨国风智慧大坝 3D 可视化系统技术实现

水利工程作为国家基础设施关键组成部分，智慧大坝建设依托物联网、大数据、5G 与数字孪生技术，实现工程全域感知、智能管控。本文基于图扑软件 HT 引擎，从技术实现层面解析水墨国风智慧大坝 3D 可视化系统的架构设计、功能实现与技术要点，为水利工程 Web 端轻量化可视化落地提供技术方案。

系统采用 B/S 架构，以 HT 引擎为核心渲染层，通过标准化接口对接物联网监测设备、视频系统、GIS 平台与业务数据库，支持多终端跨屏访问，整体技术链路分为四层，具体如下：

数据层：通过 WebSocket/HTTP 协议对接渗流、变形、水情、视频等监测数据源，实现实时数据拉取与推送，为整个系统提供数据支撑。

渲染层：HT 引擎基于 WebGL/Canvas 完成 2D/3D 场景绘制、模型加载、交互控制与数据绑定，是实现水墨国风可视化效果与场景呈现的核心环节。

应用层：通过 JavaScript 脚本调用 HT API，实现数据动态刷新、场景交互、视角切换、告警联动等核心应用功能，衔接渲染层与终端层。

终端层：支持 PC、平板、手机浏览器访问，兼容 VR / 触控终端扩展操控，满足不同场景下的使用需求，实现多终端跨屏适配。

轻量化 3D 建模与场景加载

围绕大坝全场景可视化呈现，结合水墨国风风格，实现轻量化建模与高效加载，具体流程如下：

建模流程：依托大坝设计图纸，在第三方建模软件完成主体、厂房、船闸、发电机组、泄水闸门等核心构件的模型构建，后续执行模型减面、拓扑优化、贴图压缩等轻量化处理，最终导出适配 HT 引擎的格式（OBJ、FBX、glTF/GLB），降低模型体积。

模型导入：在 HT 场景中加载轻量化模型并绑定空间坐标，结合引擎强大的渲染能力，确保模型在 Web 端流畅加载，避免出现卡顿、延迟等问题。

国风渲染：通过 HT 引擎的材质配置功能，调试出水墨质感纹理，将传统水墨美学与大坝 3D 模型结合，实现水墨国风场景的可视化呈现。

360° 全景漫游与虚拟巡检

依托 HT 三维引擎的交互能力，实现大坝全域虚拟巡检，提升巡检效率与覆盖面：

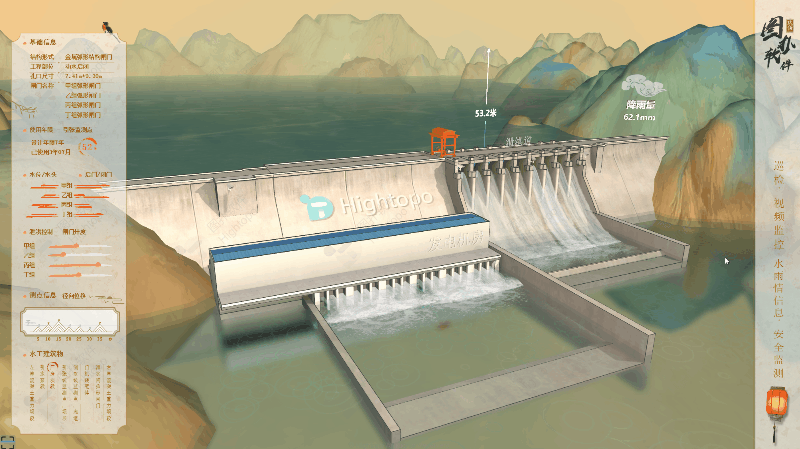

引擎能力：HT 三维引擎支持相机自由控制，可预设飞行路径与固定视角，以虚拟飞鸟为巡检载体，模拟真实巡检场景。

交互实现：通过 JavaScript 脚本绑定相机控制 API，实现全景旋转、缩放、平移等操作，支持自动巡检与手动操控切换，可完成大坝全域无死角虚拟巡查，替代部分人工巡检工作。

安全监测数据可视化

打通监测设备与可视化界面的数据链路，实现大坝安全监测数据的实时呈现与异常告警：

数据对接：通过 WebSocket 建立长连接，实时获取位移计、渗压计、应力计等监测设备采集的标量与矢量数据，确保数据传输的实时性。

数据绑定：通过 JS 脚本获取 HT 面板 API，将监测数据映射至可视化界面，清晰区分变形、应力、渗流量等核心监测指标，实现数据与场景的联动。

阈值告警：依据水工规范配置安全系数与预警阈值，当监测数据超限时，通过 HT 接口触发颜色变化、状态闪烁等可视化告警，及时提醒运维人员处理。

视频监控深度集成

实现视频监控与 3D 场景的深度融合，实现空间位置与视频画面的统一联动：

资源对接：基于 HTML5 多媒体特性，通过 HTTP 接口接入视频流，在 HT 3D 场景中标注摄像头实际点位，并绑定对应视频源，明确摄像头覆盖范围。

交互调取：通过场景点击交互触发视频播放，在 3D 界面内弹窗显示实时视频，实现“点击场景点位、查看对应视频”的联动效果，提升监控的直观性。

水情监测与 GIS 融合

整合水情数据与 GIS 资源，实现水情监测的可视化与空间化呈现：

数据整合：对接水雨情测报系统，获取流量、流速、降雨、水质等核心参数，经分析模型处理后推送至前端可视化界面，为水情研判提供数据支撑。

GIS 叠加：HT 引擎提供 GIS 数据接入接口，可叠加倾斜摄影、矢量地形、三维模型等多源数据，实现空间位置与属性数据的一体化展示，清晰呈现大坝周边地理环境与水情分布。

异常预警：当水情参数超标时，通过 HT 可视化能力实现对应点位高亮、弹窗提示等预警效果，提升应急响应效率，防范水情风险。

场景交互控制实现

优化场景交互体验，实现大坝核心设备的可视化控制与视角快速切换：

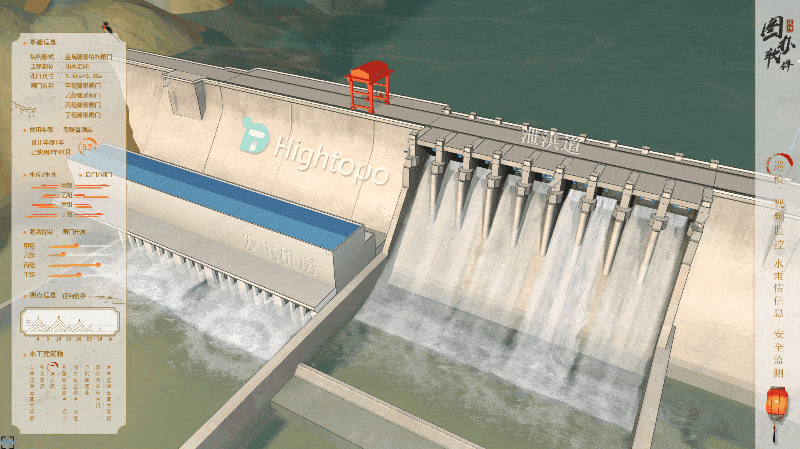

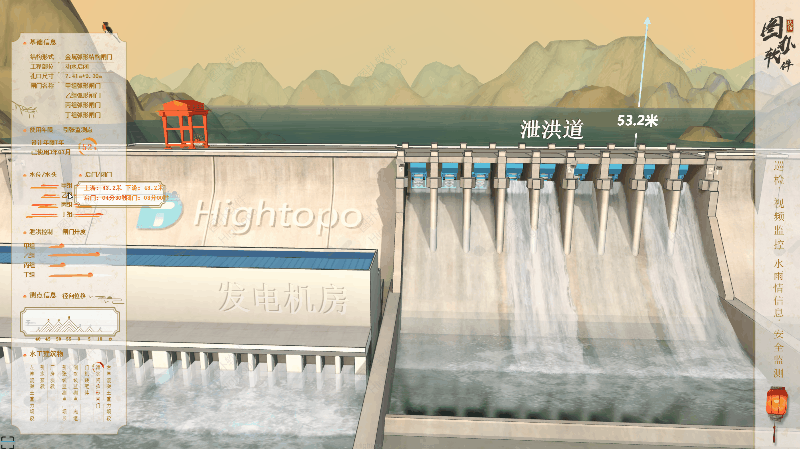

闸门控制：左侧截洪控制面板绑定 HT 交互事件，通过拖动滑块调用 API 输出开度参数，同步驱动 3D 场景中水流流速的动态变化，模拟闸门调节效果。

视角切换：点击水工建筑物模型，触发 HT 视角切换 API，快速定位至设备特写视角，方便运维人员查看设备细节状态。

关键技术优化

针对 Web 端轻量化可视化落地的核心痛点，结合 HT 引擎特性，进行三项关键技术优化，保障系统稳定运行：

BIM 模型轻量化转换：HT 提供 BIM 转 HT 图元工具，对大体积 BIM 模型执行几何简化、数据压缩处理，有效降低浏览器渲染负载，确保复杂模型在 Web 端流畅运行，解决传统 BIM 模型 Web 端加载卡顿的问题。

多终端适配：引擎内置多端自适应布局策略，可根据不同终端屏幕尺寸与设备类型自动适配界面布局，无需额外开发，在普通设备浏览器上即可实现一致的展示效果与稳定交互。

实时数据低延迟更新：采用 WebSocket 全双工通信模式，减少 HTTP 轮询带来的资源开销，结合 HT 数据绑定机制，实现监测数据毫秒级面板刷新与场景联动，保障数据呈现的实时性。

技术价值总结

基于 HT 引擎的智慧大坝 3D 可视化系统，以 WebGL/Canvas 轻量化渲染、标准化数据对接、低门槛跨端访问为核心优势，助力水利工程数字孪生落地。系统成功打通物理设备与数字场景的数据链路，将安全监测、水情管理、视频监控、设备控制等核心功能集中于统一 Web 界面，为大坝运维提供直观、高效、实时的技术支撑，可广泛适配水利、能源、电力等工业互联网可视化场景，具有较高的工程应用价值。
