怎么有效测量PCB线宽线距？

PCB线宽线距是印制电路板设计与制造中的重要参数，直接影响电路的导通能力、信号完整性以及板子的加工良率。所谓“线宽”，是指铜箔导线的宽度；“线距”则是指两条相邻导线之间的最小间距。正确测量线宽线距，不仅有助于检查设计是否符合工艺要求，也能帮助判断成品板是否达标。

首先，测量PCB线宽线距可以使用游标卡尺、显微镜或专用电子测量仪。对于普通样板，若线宽较大，可以用高精度游标卡尺直接测量导线宽度，但这种方法对细线不够准确。对于高密度PCB，常用带刻度的显微镜或数码显微镜，通过放大后读取线宽与线距数值。若需要更高精度，则可借助自动光学测量设备，测量结果更稳定可靠。

作为国内领先的PCB测量仪器、智能检测设备专业解决方案供应商，班通科技自研有Bamtone D300系列线宽线距测试仪，其中有手持和大桌面台式高精度测量设备，可用于检测线路板的线宽、线距、孔径等关键尺寸参数。可直接在电脑端框选图片测量区域，进行智能寻边检测并返回测量结果。

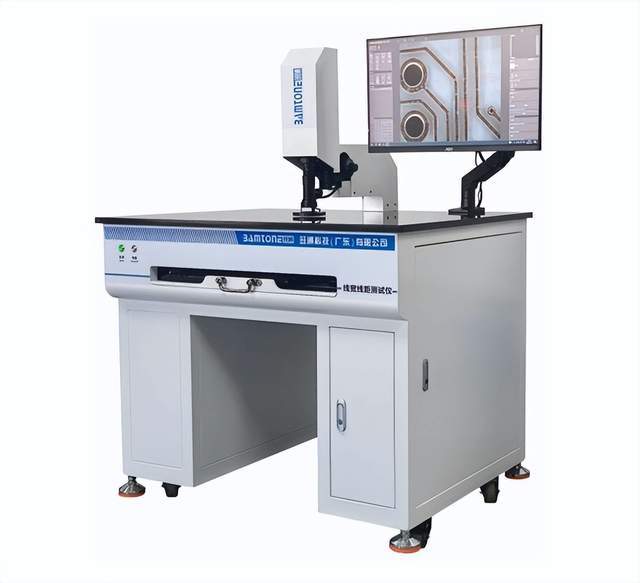

Bamtone D300系列线宽线距测试仪

其次，测量时应选择有代表性的区域。因为PCB不同位置的线宽线距可能略有差异，尤其是在蚀刻工艺中，边缘会出现轻微收缩或扩散。因此，通常会在板边、密集走线区和关键功能区分别取样测量，再综合判断。测量线宽时，要关注铜线的实际边界，而不是仅凭肉眼估算；测量线距时，则应从一条铜线边缘量到另一条铜线边缘，注意排除焊锡、阻焊层和表面氧化的干扰。

另外，在测量PCB线宽线距前，要先明确设计文件中的标称值，并了解板厂给出的工艺能力。例如常见工艺可能是6mil/6mil、4mil/4mil等。测量结果若与设计值存在偏差，需要结合蚀刻损耗、覆铜厚度和测量仪器误差进行分析。对于成品检验，还应重点关注是否低于最小允许线宽或线距，因为这会带来短路、断路或阻抗异常等问题。
