松下 FP2SH PLC 借助以太网模块与上位机通讯实现威纶触摸屏监控轧钢车间应用配置案例

一、项目背景与行业痛点

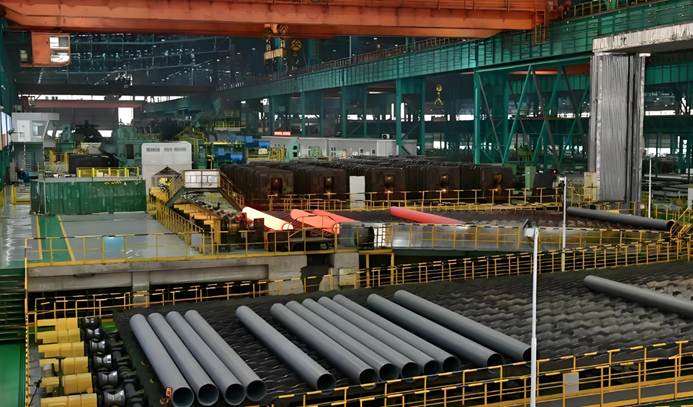

轧钢车间的粗轧、精轧、控温、输送线普遍采用松下FP2SH PLC作为核心控制器，负责轧制速度、辊缝调节、温度闭环、张力控制等关键工艺。该PLC仅配备RS422圆口，无原生以太网接口，传统串口通信在高温、油污、强振动、强电磁的轧钢环境下问题突出：

轧制压力、温度、速度、辊缝等海量数据传输滞后，无法实时同步；

串口通信距离短、抗干扰能力差，频繁出现数据丢包、断线，影响轧制精度；

上位机、现场威纶触摸屏、检测仪表多主站同时访问时，串口冲突严重，无法满足高速、连续、高精度轧钢生产与远程运维需求。

二、解决方案

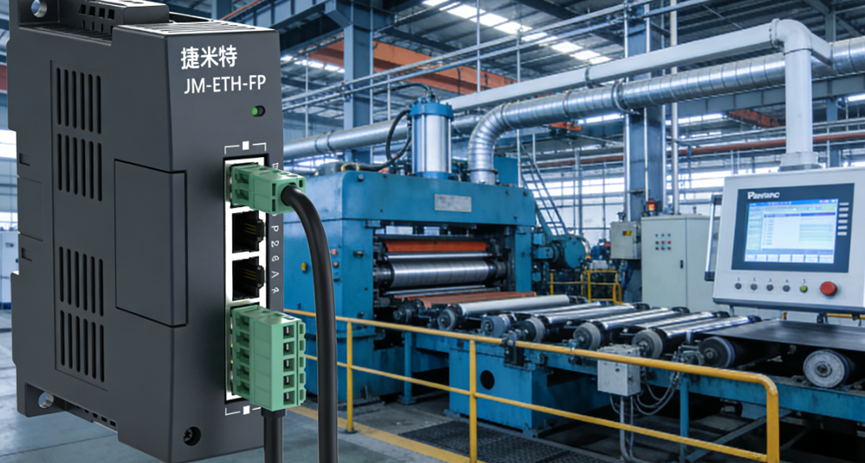

捷米特JM-ETH-FP以太网模块专为松下FP2SH PLC设计，可直接对接RS422圆口，不占用PLC原生通信口，实现Modbus RTU/ASCII转 ModbusTCP高速通信，支持多主机并发访问，工业级宽温、抗干扰设计，完美适配轧钢恶劣工况。

核心功能：

协议转换：ModbusRTU↔ModbusTCP

接口：RS422圆口转RJ45以太网

多主站：最多支持6台上位机/触摸屏同时在线

复用接口：可直连威纶触摸屏，本地与远程同步监控

配置方式：Web页面配置，简单快捷

三、系统架构

PLC：松下FP2SH（RS422圆口），负责轧机逻辑、速度闭环、温控、安全联锁

以太网模块：捷米特JM-ETH-FP，对接RS422圆口，扩展以太网通信

上位机：轧钢中控室监控计算机，实现远程集中监控、数据归档、故障诊断

触摸屏：威纶通触摸屏，本地实时监控、参数微调、手动操作、报警提示

四、实施过程

硬件安装

将JM-ETH-FP模块导轨安装，通过专用转接线连接PLC RS422圆口，以太网口接入车间工业环网，威纶触摸屏接入模块复用通信口，所有线缆采用耐高温、抗油污屏蔽线缆。

网络配置

通过Web界面设置模块静态IP、子网掩码、网关，与上位机、触摸屏同网段；配置串口波特率、数据位、校验位，与PLC完全匹配。

软件配置

上位机组态软件配置ModbusTCP驱动，绑定轧制速度、温度、辊缝、张力等数据点；威纶触摸屏组态轧钢工艺画面、实时曲线、参数设定、故障报警界面。

功能测试

系统上电后，验证远程监控、参数下发、数据采集、报警联动、本地操作等功能，确保高温强干扰环境下通信稳定无丢包。

五、应用效果

轧制精度提升：数据实时高速传输，温控与速度控制更精准。

通信稳定可靠：以太网抗干扰强，适配轧钢车间恶劣环境，长期无断线。

运维高效便捷：中控室远程调参、诊断故障，减少现场高危作业。

操作直观安全：威纶触摸屏界面清晰，现场操作简单，异常快速报警。

数据可追溯：历史数据自动存储，支持班次、批次、钢种查询分析。

六、总结

捷米特JM-ETH-FP模块通过RS422圆口与松下FP2SH PLC稳定对接，成功补齐以太网短板，解决轧钢车间串口通信慢、易干扰、多机冲突的痛点。搭配威纶触摸屏实现本地操作+远程集中监控一体化，大幅提升轧钢生产效率、产品精度与系统安全性，为轧钢车间智能化改造提供成熟可靠方案。

(具体内容配置过程及其他相关咨询可联系杨工。)
