华秋DFM软件丨操作教程——工具菜单-SMT工具篇

各位工程师朋友，欢迎来到华秋DFM软件科普系列。

上一期，我们围绕“焊接工具”讲解了如何借助数据比对、可视化辅助等功能，让焊接准备更精准、过程更可控（戳这里回顾：华秋DFM软件丨操作教程——工具菜单-焊接工具篇）。

除了焊接环节，在SMT贴片与组装前后，你是否也遇到过这些细节困扰：

◆ 想知道一块板子上到底有多少个焊点，却要手动一个个数？

◆ 面对密密麻麻的元器件，如何快速定位某个特定型号？

◆ 没有PCB文件，只有Gerber文件，如何提取坐标？

◆ 提交贴片坐标文件前，担心极性标反或位置对不上？

◆ 想计算某个区域的面积，却找不到顺手的小工具？

其实，华秋DFM软件里还藏着一些小巧却实用的SMT辅助工具，能帮你轻松应对这些高频问题。本期我们就聚焦焊点统计、元器件搜索、提取坐标、极性确认、面积计算这五个功能，一起来解锁它们的使用技巧与注意事项。

焊点统计

●功能定位：计算文件元件种类及焊接点数量，主要提供给SMT报价。

●使用场景：工艺评估、成本核算、焊接工时预估。

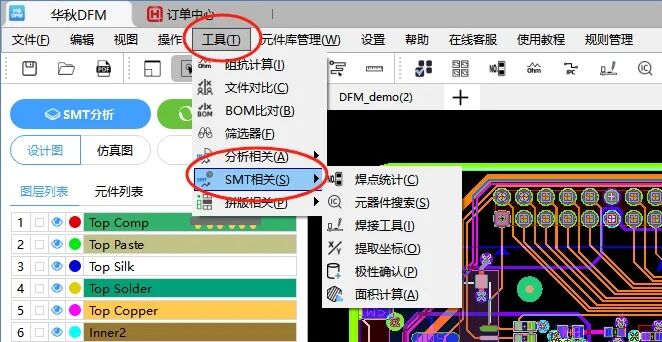

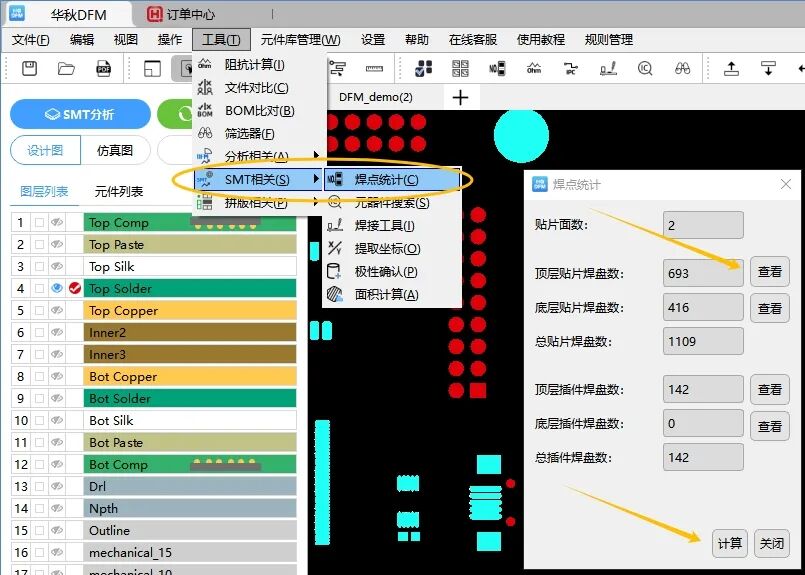

●操作步骤：导入PCB文件，在导航栏点击“工具-SMT相关-焊点统计”，点击“计算”可解析贴片面数、顶层贴片焊盘数、底层贴片焊盘数、总贴片焊盘数、顶层插件焊盘数、底层插件焊盘数、总插件焊盘数，点击相关项后面的“查看”，相应焊盘会在图形窗口高亮展示。

元器件搜索

●功能定位：在复杂的设计中，快速方便地搜索并定位至器件所在板内的位置，并查看器件的位号及封装名称等信息。

●使用场景：BOM核对、故障排查、重点器件检查。

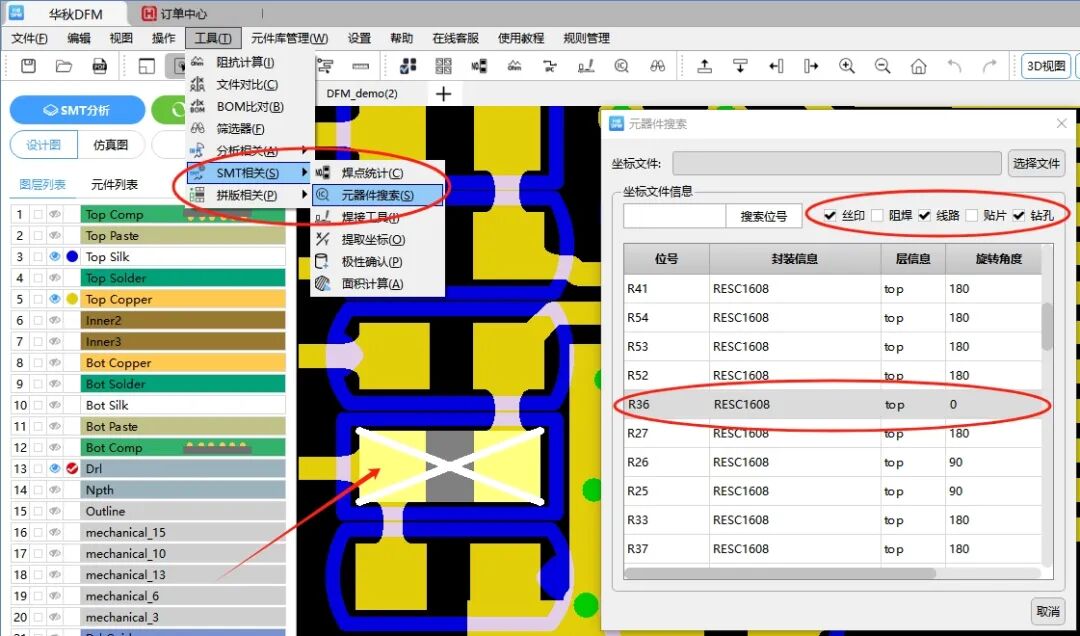

●操作步骤：导入PCB/Gerber文件，在导航栏点击“工具-SMT相关-元器件搜索”，再导入坐标文件（若是PCB文件则无需加载坐标文件），则可在列表中点击任意位号或封装定位至器件位置，支持勾选查看该器件的丝印、阻焊、线路、贴片、钻孔图形，也可以在搜索框中直接输入位号进行查找。

提取坐标

●功能定位：仅有Gerber文件时，如何提取坐标文件。

●使用场景：SMT编程、贴片数据准备。

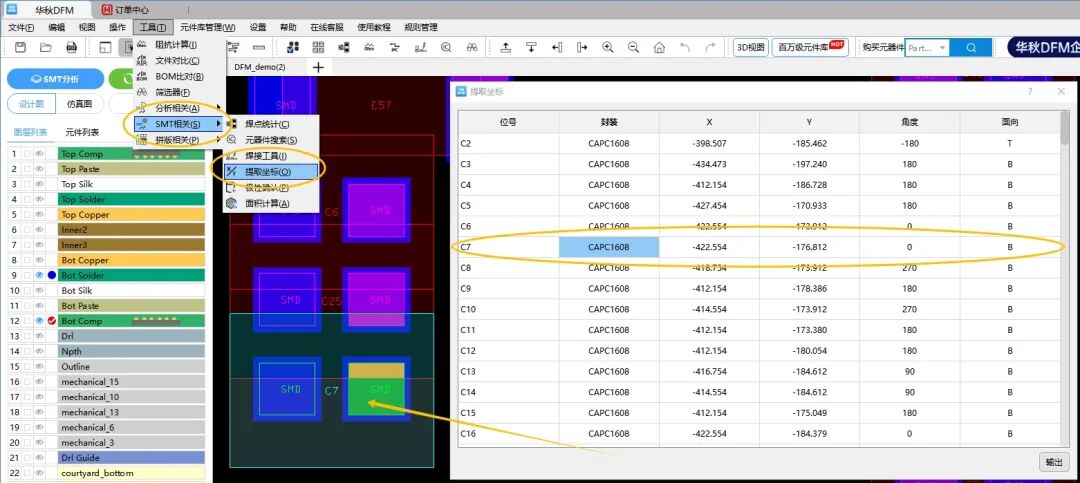

●操作步骤：导入Gerber文件，在导航栏点击“工具-SMT相关-提取坐标”，再导入IPC文件（一定要有IPC文件，不然单纯Gerber文件导不了坐标），点击列表中任意元素信息，会跳转定位至器件位置，点击右下角“输出”则可以提取坐标文件。

极性确认

●功能定位：可视化检查极性器件（如二极管、电容、IC等）的方向标识。

●使用场景：设计复查、贴片前方向验证。

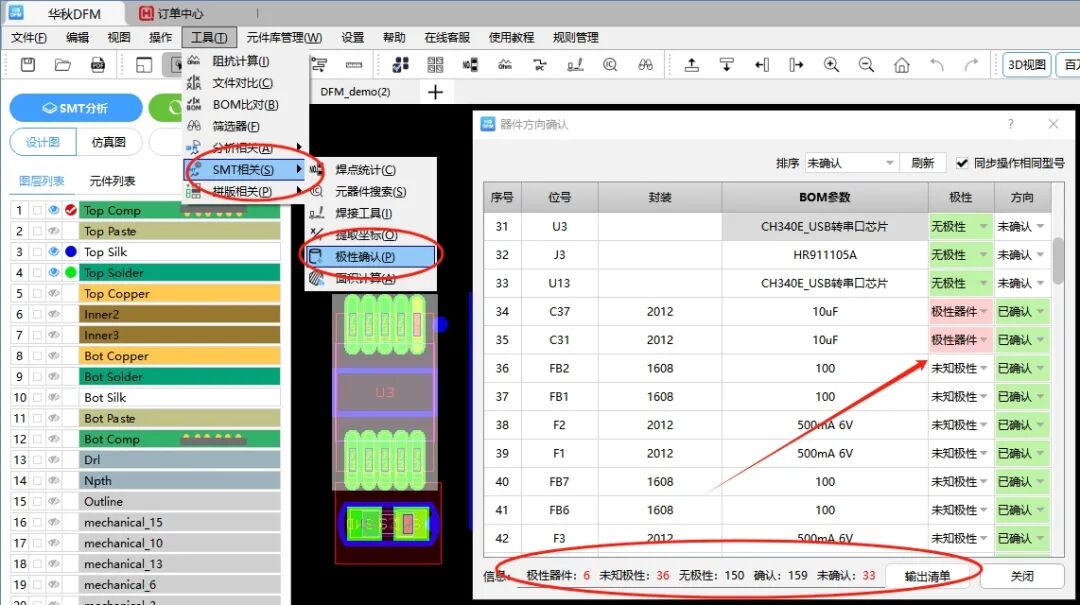

●操作步骤：导入PCB文件，点击“SMT分析”，加载完BOM后，在导航栏点击“工具-SMT相关-极性确认”，即可看到极性器件的相关数据，点击任意器件信息可跳转至相应位置，支持输出全部数据清单。

面积计算

●功能定位：自定义框选区域、元素，或者整一个工作层，自动计算铜皮、阻焊或任意形状的元素面积。

●使用场景：散热设计、拼板利用率评估、工艺面积核算。

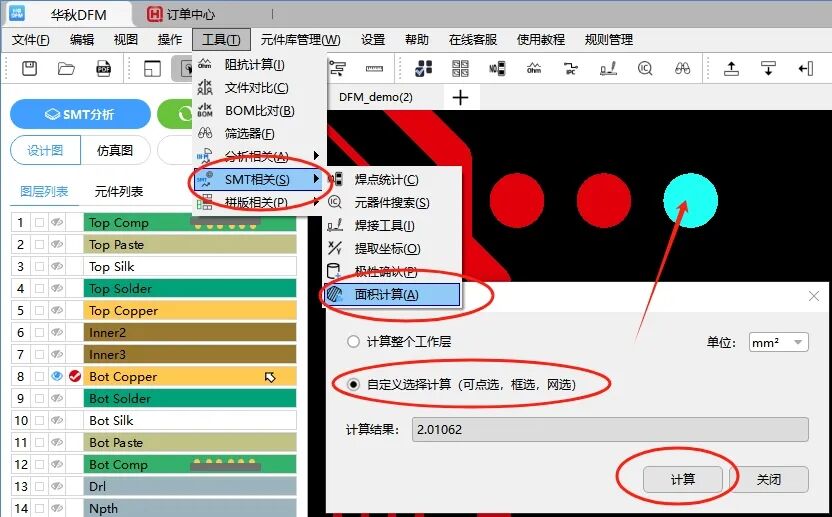

●操作步骤：导入PCB文件，在导航栏点击“工具-SMT相关-面积计算”，选择某一个工作层，或者点选、框选、网选某些元素，点击“计算”，则可以获取相关数值，支持切换单位。

以上五个工具虽不像分析功能那样“重磅”，却往往是提升实操效率与准确性的关键细节。它们围绕SMT环节的常见痛点设计，建议在设计评审、文件输出、贴片前验证等节点灵活调用，减少人工核对的时间与差错。

工具的价值在于“用起来顺手，解决问题直接”。华秋DFM软件持续围绕工程师的实际场景，打磨这些细致的功能点，希望帮助大家更顺畅地完成从设计到制造的无缝衔接。

如果还有没试过这些SMT小工具的伙伴，欢迎下载最新版华秋DFM软件，在工具菜单中亲自体验。也期待大家在使用过程中提出反馈，告诉我们哪些功能还能变得更贴心！

华秋DFM软件下载地址（复制到电脑浏览器打开）：

https://dfm.elecfans.com/dl/software/hqdfm.zip?from=DFMGZH

华秋DFM软件是国内首款免费PCB可制造性和装配分析软件，拥有1200+细项检查规则。基本可涵盖所有可能发生的制造性问题，能帮助设计工程师在生产前检查出可制造性问题，且能够满足工程师需要的多种场景，将产品研制的迭代次数降到最低，减少成本。

记得持续关注华秋DFM公众号，不错过每一期的干货内容哟~如果你在使用中有任何疑问或想了解的功能，也随时欢迎在公众号后台私信小编！
