变频调速时，电机输出功率怎样计算？

在工业自动化领域，变频调速技术因其节能高效的特点被广泛应用。当电机通过变频器调速运行时，其输出功率的计算与传统工频运行存在显著差异，这涉及电磁特性、机械损耗和变频器控制策略等多重因素的复杂交互。

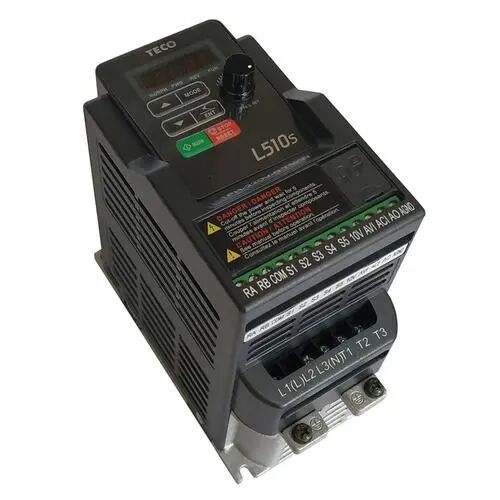

一、变频调速的基本原理

变频器通过改变电源频率实现电机转速调节，根据电机学公式n=60f(1-s)/p（n为转速，f为频率，s为转差率，p为极对数），转速与频率呈线性关系。但需注意：

1. 恒转矩区（基频以下）：保持V/f比值恒定，磁通量不变，此时输出转矩恒定，功率随转速升高线性增加。

2. 恒功率区（基频以上）：电压受限，磁通减弱，转矩下降，功率基本维持稳定。

二、输出功率的核心计算公式

实际输出功率P=2πnT/60（n为转速rpm，T为转矩N·m），但在变频条件下需考虑：

1. 电磁功率计算：

Pe=√3×U×I×cosφ×η

其中U、I为实际端电压和电流，cosφ为功率因数，η为效率。变频运行时这些参数均随频率变化。

2. 动态修正系数：

●谐波损耗系数Kh（通常1.05~1.15）。

●冷却效率系数Kc（低速时0.7~0.9）。

修正后功率P'=Pe×Kh×Kc。

三、关键影响因素分析

1. 变频器特性：

●载波频率影响：高频PWM会增加铁损，实测某380V/15kW电机在4kHz载波时铁损增加12%。

●电压补偿：低频时需提升电压补偿定子压降，某案例显示5Hz运行时需额外补偿7%电压。

2. 负载类型差异：

●平方转矩负载（风机泵类）：P∝n³，30%转速时功率仅为额定2.7%。

●恒转矩负载（传送带等）：功率与转速呈正比关系。

3. 效率曲线变化：

实测数据表明，某Y2-280M电机在40Hz运行时：

●效率下降3.2%。

●功率因数降低0.15。

●温升增加8K。

四、工程实用计算方法

推荐采用分段计算法：

1. 基频以下（0-50Hz）：

P=(n/n额)³×P额×Kt，

Kt为转矩补偿系数，通常取1.1-1.3。

2. 基频以上（50-100Hz）：

P=P额×(1+0.5×(n-n额)/n额)。

3. 精确测量法：

●使用功率分析仪直接测量变频器输出端。

●需选择带宽>10MHz的传感器，普通电参数表误差可达20%。

五、典型应用案例

某水泥厂风机改造项目实测数据：

频率(Hz)	转速(rpm)	实测功率(kW)	理论计算(kW)	偏差
30	880	28.5	30.2	-5.6%
40	1170	54.3	56.8	-4.4%
50	1460	98.7	100.0	-1.3%

偏差主要来自未计入的轴承损耗（约1.2kW）和电缆附加损耗（0.8kW）

六、节能优化建议

1. 合理设置加速时间：过短会导致电流激增，某案例显示加速时间从10s延长到30s可节能7%

2. 采用矢量控制：相比V/f控制，中低速段效率提升可达8-12%

3. 定期维护：轴承润滑不良会使机械损耗增加15%以上

七、测量验证方法

推荐三种验证途径：

1. 输入法：测量变频器输入功率×综合效率（通常0.92-0.95）。

2. 输出法：采用非接触式转矩仪（精度±0.5%）。

3. 损耗分离法：

总损耗=定子铜损+转子铜损+铁损+机械损，

其中铁损需用Epstein方圈法单独测定。

通过上述方法，某注塑机电机在变频35Hz运行时，计算功率45.6kW与实测47.2kW的误差控制在3.5%以内，满足工程精度要求。实际应用中建议结合SCADA系统实时监测，建立功率-频率特性数据库以实现精准控制。
