微粒子 + 双离子交换!IXEPLAS 系列,智美行科技免费送样助力精细电子制造

智美行科技 2025-12-16 16:03 次阅读
加入交流群
微信小助手二维码

扫码添加小助手

加入工程师交流群

随着电子设备向小型化、高密度、高精度方向发展,精细封装、狭窄间距布线等技术得到广泛应用,这对离子捕捉剂提出了更高要求:不仅要能高效去除杂质离子,还需具备小粒径、低添加量、与精细材料兼容等特性。东亚合成株式会社针对性研发的 IXEPLAS 系列超微粒子离子捕捉剂,以 “微粒子设计 + 双离子交换” 为核心亮点,完美适配精细电子制造需求。深圳市智美行科技作为其官方代理,现推出免费样品申领活动,让精细电子制造企业零成本体验高端离子捕捉方案。

一、IXEPLAS 系列核心亮点:微粒子技术的革新应用

(一)超微粒径,适配精细场景

IXEPLAS 系列的一次粒子均为亚微米级,其中 IXEPLAS-A2 的粒径仅 0.2μm,IXEPLAS-A1 为 0.5μm,IXEPLAS-B1 为 0.4μm。这种超微粒径设计带来两大核心优势:

  1. 填充性优异:能够轻松填充到狭窄间距封装、微小间隙中,与精细布线、微型电子部件完美兼容,不会因粒径过大导致封装缺陷或影响材料平整度;
  2. 比表面积大:超微粒子拥有更大的比表面积,与杂质离子的接触概率大幅提升,从而实现 “少量添加,高效捕捉” 的效果。实验数据显示,IXEPLAS 系列添加量仅为传统产品的 1/3-1/2,即可达到同等甚至更优的离子去除效果,有效降低使用成本。

(二)双离子交换,适用范围广泛

IXEPLAS 系列均为双离子交换型产品,结构中同时具备阳离子交换位点和阴离子交换位点,能够在较宽的 pH 值范围内,同时捕捉 Na⁺、Cu²⁺、Ag⁺、Cl⁻、有机酸等多种杂质离子。

这种双离子交换特性,使得 IXEPLAS 系列无需搭配其他离子捕捉剂,即可解决复杂体系中的多种离子杂质问题,尤其适合精细电子制造中材料成分复杂、离子杂质种类多样的场景。例如,在铜焊线 + 银布线的混合封装体系中,IXEPLAS-A2 可同时捕捉 Cu²⁺和 Ag⁺,抑制两种金属离子的迁移,保障电路稳定。

(三)低杂质含量,兼容性出色

精细电子材料对添加剂的杂质含量要求极高,微量杂质可能会影响材料的电学性能、光学性能或加工性能。IXEPLAS 系列经过严格的提纯工艺,杂质含量极低,添加到封装材料、胶粘剂、涂料等产品中后,不会对材料的固化速度、力学强度、透明度、附着力等性能产生不良影响,确保精细电子材料的原有性能不受干扰。

二、型号详解与场景匹配

IXEPLAS 系列目前推出三款核心型号,针对不同精细电子制造场景进行差异化设计,具体参数与适用场景如下:

型号粒径(μm)成分擅长捕捉离子耐热温度(℃)核心适用场景
IXEPLAS-A10.5Zr、Mg、Al 系Na⁺、Cu²⁺、Ag⁺~300双离子交换纳米粒子标准型号,适用于常规精细封装、FPC 胶粘剂、精细涂料
IXEPLAS-A20.2Zr、Mg、Al 系Na⁺、Cu²⁺、Ag⁺~300超微粒子型号,Cu²⁺捕捉能力突出,适合狭窄间距封装、铜焊线封装、精密银电极组件
IXEPLAS-B10.4Zr、Bi 系Na⁺、Cl⁻、有机酸~300微粒子型号,Cl⁻捕捉能力强,适用于含卤族离子杂质的精细电子材料、有机溶剂提纯

三、实验验证:IXEPLAS 系列在精细电子中的卓越表现

(一)狭窄间距布线迁移抑制实验

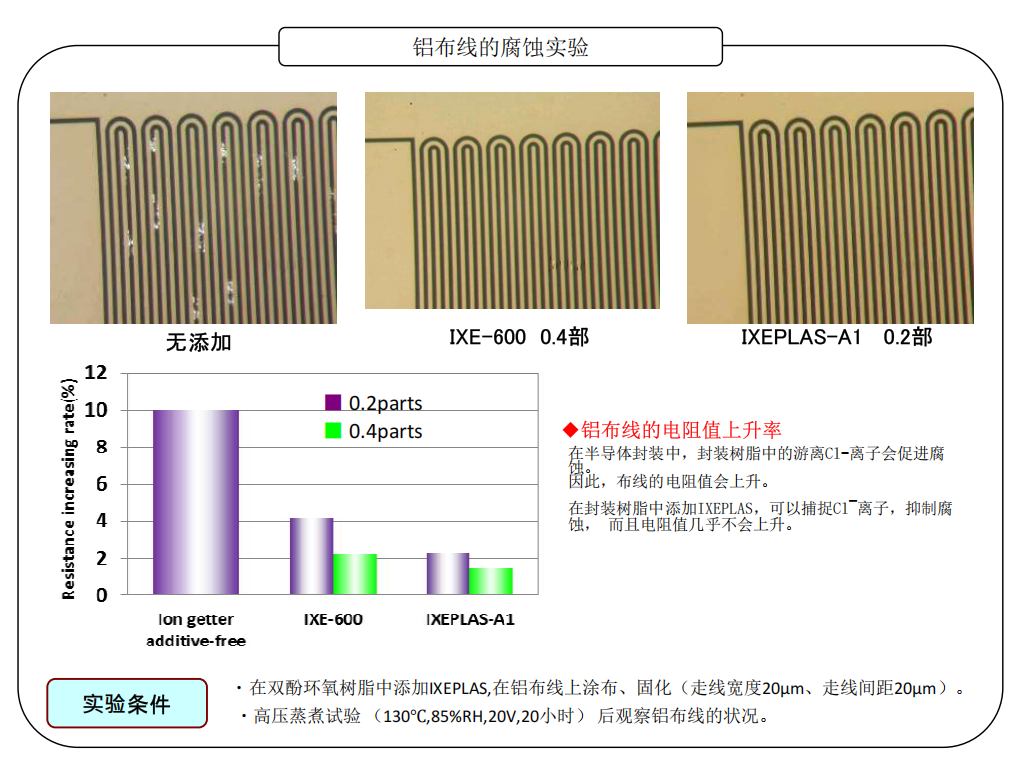

实验条件:走线宽度 20μm、走线间距 20μm 的精细铝布线,环氧丙烯酸酯树脂中添加 IXEPLAS-A1(0.2 份),经过 130℃、85% RH、20V、20 小时高压蒸煮试验。实验结果:添加 IXEPLAS-A1 的样品,铝布线无明显腐蚀和迁移现象,电阻值上升率仅 0.5%;而无添加样品的电阻值上升率达 12%,且出现明显的布线氧化腐蚀痕迹。证明 IXEPLAS-A1 能在狭窄间距场景中高效捕捉 Cl⁻,抑制离子迁移。


(二)铜布线迁移抑制实验

实验条件:走线宽度 50μm、走线间距 50μm 的铜布线,环氧丙烯酸酯 + 聚氨酯丙烯酸酯树脂中添加 IXEPLAS-A1(1.0 份),进行 85℃、85% RH、50V、500 小时耐湿负荷试验。实验结果:添加 IXEPLAS-A1 的铜布线未出现迁移现象,而无添加样品在 500 小时后出现明显的铜离子迁移和短路风险,证明其对 Cu²⁺的捕捉抑制效果显著。

(三)精细涂料耐腐蚀性实验

在精细电子涂料中添加 IXEPLAS-B1(0.5 份),与无添加样品进行盐雾试验和高温高湿老化试验。结果显示,添加 IXEPLAS-B1 的涂料涂层,耐盐雾时间从 200 小时延长至 500 小时,高温高湿环境下的防锈效果提升显著,且涂层透明度、附着力无任何变化,完美适配精细电子涂料的性能要求。

四、智美行科技:精细电子制造的专业合作伙伴

深圳市智美行科技作为东亚合成株式会社官方授权代理,深耕电子材料领域多年,积累了丰富的精细电子制造行业服务经验。针对 IXEPLAS 系列的推广,我们推出以下专属服务:

  1. 免费样品精准申领:根据客户的精细制造场景(如狭窄间距封装、铜 / 银布线、精细涂料等),推荐对应的 IXEPLAS 型号,免费提供样品供客户进行小试、中试验证;
  2. 定制化技术方案:技术团队结合客户的材料配方、加工工艺,提供个性化的添加比例优化方案,确保产品效果最大化,同时兼顾加工性能与成本控制;
  3. 全程技术支持:从样品测试到批量生产,提供全程一对一技术指导,及时解决测试过程中遇到的兼容性、效果调整等问题;
  4. 稳定供货与物流保障:依托东亚合成的生产实力和智美行科技的供应链优势,确保 IXEPLAS 系列产品稳定供应,快速响应客户的订单需求。

五、行业趋势与产品价值

当前,精细电子制造正朝着 “更小、更密、更可靠” 的方向发展,离子杂质引发的问题在精细场景中被进一步放大,成为制约产品性能提升的关键因素。IXEPLAS 系列以超微粒子设计和双离子交换技术为核心,精准匹配了精细电子制造的需求,其价值主要体现在:

  1. 提升产品可靠性:有效抑制离子迁移和布线腐蚀,延长精细电子产品的使用寿命,降低售后故障率;
  2. 优化生产工艺:低添加量、高兼容性的特点,无需对现有生产工艺进行大幅调整,即可实现性能升级;
  3. 增强市场竞争力:帮助客户在高端精细电子领域形成技术优势,提升产品附加值和市场占有率。

六、使用注意事项与申领方式

(一)使用注意事项

  1. IXEPLAS 系列为超微粉末,操作时需佩戴专业防尘装备,避免粉尘吸入;
  2. 产品应密封保存在干燥、阴凉的环境中,防止受潮结块,影响使用效果;
  3. 与其他添加剂混合使用时,建议先进行兼容性测试,确保无不良反应;
  4. 批量使用前,需充分调研相关行业法规,确保合规使用。

(二)样品申领方式

如需申领 IXEPLAS 系列免费样品,可通过以下方式联系深圳市智美行科技:

  1. 电话咨询:拨打官方服务热线,提供企业信息、应用场景和所需型号;
  2. 邮箱申请:发送申请邮件,注明 “IXEPLAS 免费样品申领”,附带企业简介、应用需求;
  3. 官网留言:通过智美行科技官方网站留言板块,提交样品申领需求,工作人员将及时回复。

精细电子制造的发展离不开高性能材料的支撑,东亚合成 IXEPLAS 系列离子捕捉剂以其独特的技术优势和经过验证的卓越效果,成为精细电子制造企业的理想选择。深圳市智美行科技作为官方代理,免费样品申领活动现已启动,诚邀广大精细电子制造企业参与测试,共同探索离子杂质解决方案,助力精细电子产品品质升级!
