摘要: 随着芯片制程不断微缩,先进封装中的离子迁移问题愈发凸显。传统微米级添加剂面临分散不均、影响流动性等挑战。本文将深度解析日本东亚合成IXEPLAS纳米级离子捕捉剂的技术突破,及其在解决高密度封装可靠性难题上的独特优势。
正文: 在Fan-Out、2.5D/3D等先进封装技术中,布线密度极高,间隙微小。任何微小的离子杂质在电场和湿气作用下,都可能引发致命的迁移短路。然而,引入防护材料本身也带来新的挑战:如果颗粒过大,不仅难以在狭窄空间内均匀分布,更可能影响封装材料的流动性和填充性,甚至产生应力缺陷。 纳米级离子捕捉剂的破局之道 日本东亚合成推出的IXEPLAS系列,正是为解决这一对矛盾而生。其核心优势在于将一次粒子尺寸控制在亚微米级别(0.2-0.5μm),这带来了三大技术飞跃:

- 无与伦比的分散性:纳米粒子能像“水中盐”一样,与封装树脂(如EMC、Underfill)实现分子级的均匀混合,彻底避免因团聚导致的局部性能不均或结构缺陷。
- 完美的流动性保持:极细的粒径对树脂粘度影响极小,确保了封装材料在填充极其狭窄的间隙时,依然能保持优异的流动性,实现无死角包封。
- 极高的比表面积与效率:纳米化使得单位质量材料的活性表面积极大增,与有害离子的接触和反应机会呈指数级上升,意味着更低的添加量即可达到同等甚至更优的防护效果,性价比极高。
IXEPLAS的精准防护应用场景

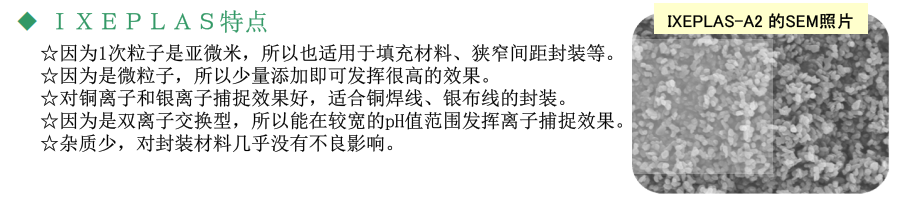

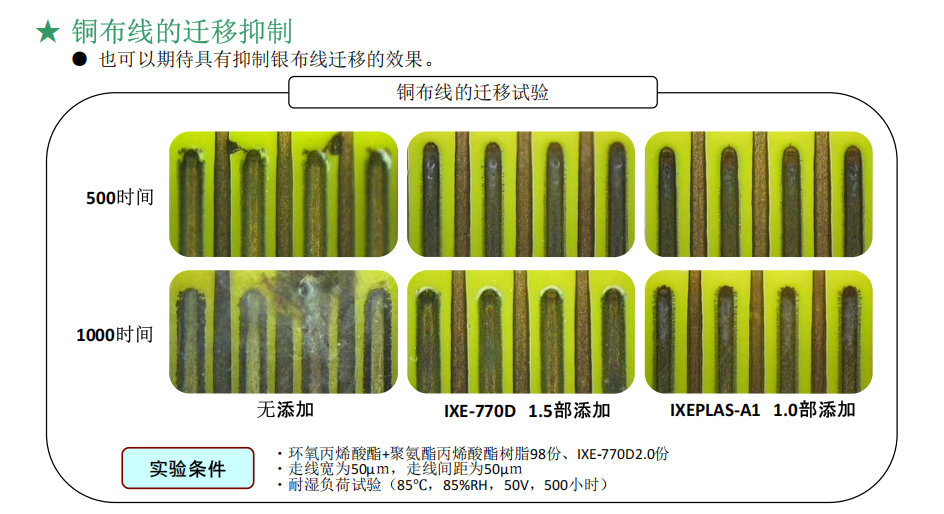

- 针对铜/银互联:IXEPLAS-A2型号(粒径0.2μm)特别优化了对Cu²⁺和Ag⁺的捕捉能力,是保护铜柱、微凸块、银键合线的理想选择。

- 全面离子屏障:IXEPLAS-B1型号提供双离子交换功能,能在纳米尺度上为电路构建起对抗Na⁺、Cl⁻等杂质离子的全方位屏障。
免费样品,助您验证纳米级防护效果
理论上的优势需要实践验证。作为东亚合成株式会社的长期合作伙伴,深圳市智美行科技有限公司现可为国内封装厂、设计公司提供IXEPLAS系列纳米离子捕捉剂的免费样品。我们的技术团队可协助您进行材料适配性测试和初步的工艺评估,亲眼见证纳米技术如何提升您产品的可靠性天花板。
结语:
先进封装呼唤先进的材料解决方案。东亚合成IXEPLAS纳米离子捕捉剂,以其卓越的分散性和高效性,正成为攻克高密度封装可靠性难题的关键钥匙。
-
