光伏・储能・充电桩：直流绝缘监测装置的场景化应用实践

安科瑞 徐悦

18702111076

1概述

随着工业的发展，很多用电设备和工厂设备采用直流系统供电，直流系统的正极和负极不接地。对于不接地(IT)配电系统，应该进行绝缘电阻的监控以保证供电系统的安全运行。AIM-D100系列直流绝缘监测仪可以应用在10~1500V的直流系统中，用于在线监测直流不接地系统正负极对地绝缘电阻，当绝缘电阻低于设定值时，发出预警或报警信号。

2应用场所

产品可以应用在：发电厂、变电站的直流屏；电动汽车充电装置；UPS供电系统；光伏直流系统；储能系统；其它直流电网等直流系统。

3产品选型

4产品应用

4.1光伏直流系统

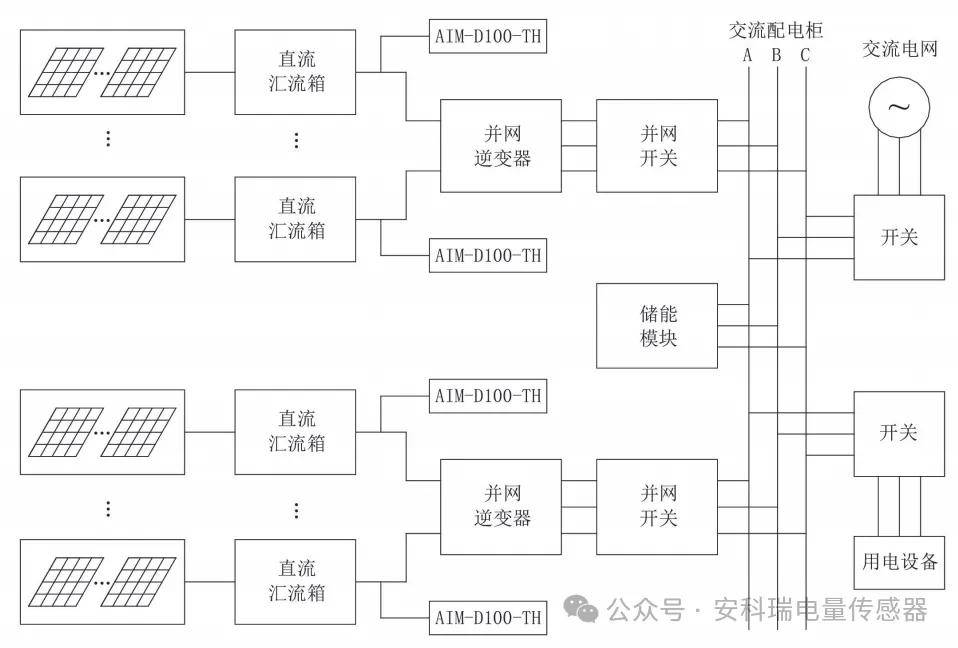

在光伏直流系统中，AIM-D100-TH直流绝缘监测装置电压适配（DC100~1000V），具体应用架构如下：

4.2直流屏配电箱系统

发电厂、变电站的直流屏配电箱是保障继电保护、断路器操作的关键设备，通常采用双回路设计，AIM-D100-TL（低压适配DC10~100V）为该场景的核心选型，应用方式如下：

4.3电动汽车直流充电装置

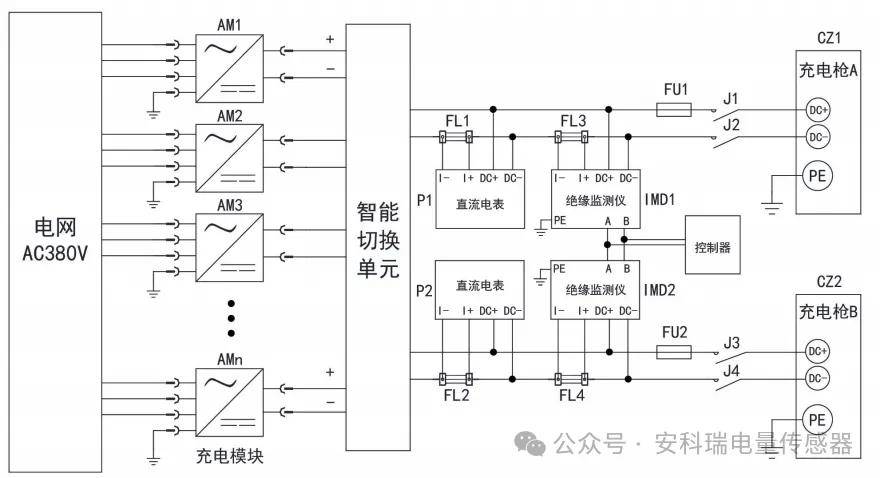

电动汽车直流充电装置（如充电桩、换电站）的直流侧电压高（通常300~1000V）、电流大，绝缘故障风险高，AIM-D100系列（TS/TSL型）的应用可有效规避安全隐患：

4.4大型储能系统

大型储能系统（如电站级储能、工商业储能）由多组电池簇、逆变器（PCS）及主控模块（BCM）组成，AIM-D100-TS型（导轨/壁挂兼容、三色报警灯）为该场景优选，应用架构如下：

5总结

安科瑞AIM-D100系列直流绝缘监测仪作为直流系统的“安全哨兵”，通过宽电压适配、多型号细分及实时监测、多级报警、通讯联动的丰富功能设计，覆盖了电力、新能源、交通、应急电源等关键领域的绝缘监测需求。
