Amphenol数字红外探测器评估套件使用指南

在电子设计领域，红外探测器的应用越来越广泛。Amphenol的数字红外探测器评估套件（Digital IR EVM KIT，Part No. IMF059M00）能帮助工程师们更好地评估和使用其ZTPD系列红外探测器。下面就为大家详细介绍这个评估套件。

文件下载：Amphenol Advanced Sensors ZTPD-EVM-KIT数字输出红外探测器EVM套件.pdf

一、套件概述

这份文档主要介绍了ZTPD系列数字输出评估套件，涵盖了硬件、软件以及安装方面的内容。软件是为基于Windows®的操作系统设计的，用于与用户计算机（作为主设备）进行通信。

硬件组件

评估套件包含以下硬件：

• I2C通信板
• 红外探测器转接板
• USB A 到 B 电缆
• 信号连接4线电缆

需要注意的是，评估套件中不包含红外探测器。

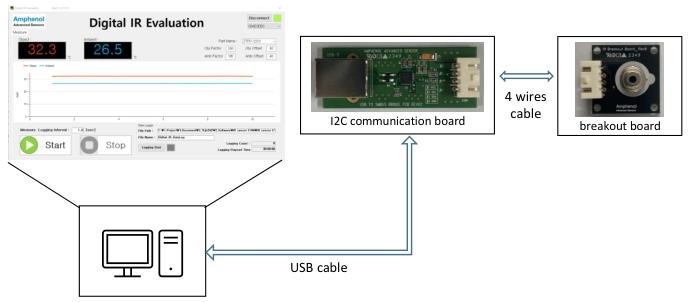

评估板设置概览

二、软件操作流程

1. 下载软件

首先要完成软件的下载工作。

2. 连接电缆

将USB电缆连接到PC和I2C板，同时用4线电缆连接I2C板和转接板。

3. 启动软件

进入文件夹，点击ZTPD - 2210_EVM_xxx_xxx.exe。

4. 连接与开始

点击“连接”按钮，再点击“开始”按钮。

在软件操作过程中，大家可以思考一下，每个步骤是否有潜在的问题呢？比如连接电缆时，是否会出现接触不良的情况？在操作过程中，我们要仔细检查电缆连接是否稳固，确保软件能够正常识别设备。

三、软件图形用户界面（GUI）

软件的图形用户界面主要用于基本操作条件设置和显示传感器测量值。

控制单元说明

控制单元	描述
连接设置	该按钮用于关闭和打开USB通信端口。
从设备扫描	如果从设备地址未自动显示，可手动检查设备。
型号选择	选择特定的ZTPD型号。
测量记录间隔	设置传感器输出温度值的显示/记录间隔。
记录开始	测量数据记录选项（如果要保存数据，点击此按钮）。
数据采集开始/停止	设置测量的开始和停止。

产品选择

ZTPD系列红外探测器有不同温度范围的产品。在使用EVM软件评估传感器时，必须选择要评估的准确型号。

部件名称	目标温度范围	环境温度范围	备注
ZTPD - 2210	-20℃~100℃	-20℃~85℃	标准TO - 39封装
ZTPD - 2210TA	-20℃~60℃	-20℃~60℃	标准TO - 39封装
ZTPD - 2210H	-40℃~125℃	-20℃~105℃	窄视场TO - 39封装

大家在选择型号时，要根据实际的应用场景和需求来确定，思考一下不同温度范围的产品在实际应用中会有哪些差异呢？

四、记录数据

评估软件以CSV文件格式提供传感器测量数据。以下是传感器记录数据的示例：

时间	目标温度 [℃]	环境温度 [℃]
[2023 - 11 - 01 13:17:09.338]	25.6	27.8
[2023 - 11 - 01 13:17:10.345]	25.6	27.8
……	……	……
[2023 - 11 - 01 13:17:27.340]	27	27.8

这些记录的数据可以帮助工程师分析传感器的性能和工作状态。大家可以思考一下，如何通过这些数据来优化传感器的使用呢？

五、版本修订

版本	更改内容	备注	日期
00		初始版本	2024年1月15日

以上就是Amphenol数字红外探测器评估套件的详细介绍，希望对大家在使用和评估红外探测器时有所帮助。如果你在使用过程中遇到任何问题，记得联系Amphenol Advanced Sensors产品管理部门获取更多信息和帮助。
