执行摘要

本深度研究报告旨在全面剖析高功率电力电子系统中，在不控整流级之后引入隔离型DC-DC变换环节的架构必要性，并深入探讨碳化硅（SiC）金属氧化物半导体场效应晶体管（MOSFET）在此类拓扑中的变革性价值。随着全球能源基础设施向高效率、高功率密度转型——这一趋势在电动汽车（EV）超充、可再生能源并网及高端工业制造中尤为显著——传统硅基（Si）功率器件及非隔离拓扑的局限性日益凸显。

分析表明，尽管不控整流提供了一种极其稳健且低成本的AC-DC转换方案，但其输出的直流母线具有显著的电压纹波、缺乏稳压能力以及与电网的直接电气耦合等固有缺陷。因此，隔离型DC-DC级对于保障操作人员安全、实现电压灵活缩放、确保电磁兼容性（EMC）以及提供精确的负载调节至关重要。

进一步的研究证实，SiC MOSFET的集成，特别是基于基本半导体（Basic Semiconductor）等厂商开发的第三代芯片技术，从根本上改变了这些隔离变换器的设计边界。通过对数据手册参数、开关特性及热行为的详尽分析，本报告确立了SiC MOSFET相较于传统硅基IGBT在实现更高开关频率（从而减小磁性元件体积）、更低导通损耗（提升系统效率）及更优热可靠性方面的决定性优势。本报告综合了分立器件与工业模块的实测数据，为下一代高性能功率变换器的设计提供了详尽的理论依据与实践路径。

第一部分：不控整流的基础物理机制与直流母线特性分析

1.1 不控整流的运作机理与工程地位

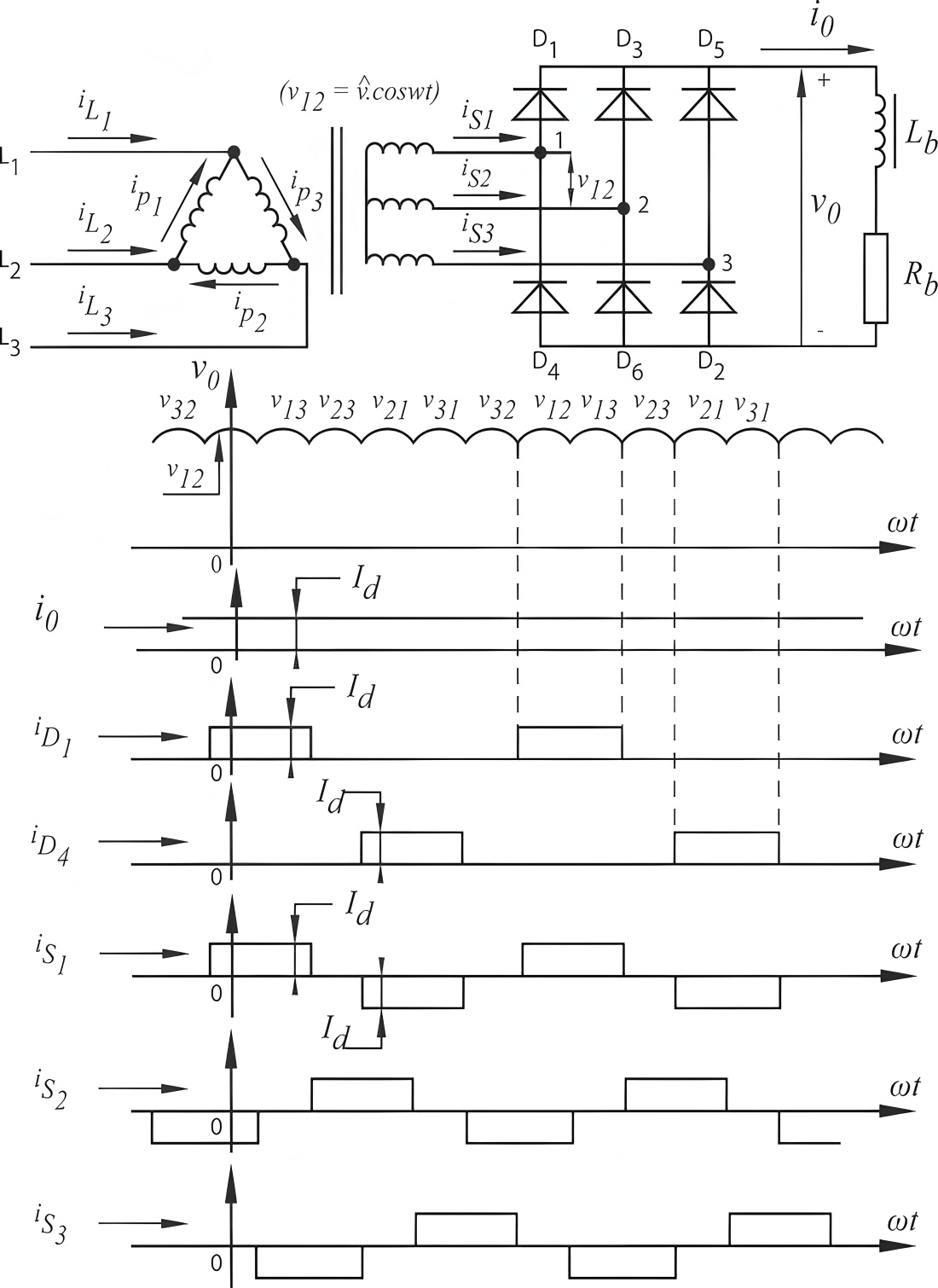

在工业电力电子领域，三相交流（AC）电网是主要的能量来源。将AC转换为直流（DC）的最基础且应用最广泛的方法是不控整流，通常通过六脉冲二极管桥式电路实现。与采用晶闸管（SCR）或有源开关（如IGBT/MOSFET）的可控整流不同，不控整流器不具备调节输出电压幅值的能力；其输出电压完全取决于输入交流电压的峰值以及功率二极管的正向压降。

在诸如工业焊机、大功率充电桩电源模块等应用中，三相二极管整流桥因其结构简单、无需复杂的门极驱动控制、且对电网浪涌具有较高的耐受性而占据主导地位。在三相系统中，任意时刻，连接到最高电位的上桥臂二极管和连接到最低电位的下桥臂二极管导通，将线电压施加到负载侧。

根据基础电路理论，对于线电压有效值为 VLL​ 的三相输入，不控整流输出的平均直流电压 VDC​ 可近似表示为：

VDC​≈1.35×VLL​

例如，对于标准的380V工业电网，整流后的直流母线电压约为513V至540V；而对于480V电网，这一数值则升至近650V。

1.2 直流链路的固有缺陷与调节局限

尽管二极管整流桥效率极高（通常仅有二极管压降损耗），但其产生的“原始”直流母线存在严重的物理缺陷，无法直接驱动现代精密负载或电池系统：

缺乏稳压能力（Lack of Regulation）： 不控整流的输出电压直接随电网电压波动。若电网发生+10%的过压或-15%的欠压（Brownout），直流母线电压将成比例波动。对于需要恒流（CC）或恒压（CV）精确充电的电动汽车电池，或需要稳定电弧电压的焊机，这种波动是不可接受的。

显著的电压纹波（Voltage Ripple）： 六脉冲整流输出并非纯净直流，而是包含显著的交流分量。其主要纹波频率为电网频率的6倍（对于50Hz电网为300Hz）。虽然大容量电解电容可以平滑纹波，但在高功率下，所需的电容体积庞大且成本高昂，且无法完全消除纹波电压对负载动态响应的干扰。

电压等级不匹配（Voltage Mismatch）： 整流输出电压是固定的（如540V DC）。然而，现代负载的电压需求范围极广。例如，800V架构的电动汽车电池组在充电截止电压可能高达900V甚至1000V，而低压侧辅助电源可能仅需24V或48V。单纯的整流级无法实现这种大幅度的升压（Boost）或降压（Buck）转换。

安全与接地隐患（Safety Hazards）： 在三相不控整流电路中，直流侧的负极（DC-）并非地电位，而是相对于大地存在数百伏的高频共模电压跳变。若将此DC-直接连接到用户可接触的设备外壳或汽车底盘，将构成致命的触电风险。

因此，不控整流级仅仅是能量的“粗加工”入口，必须引入一个功能强大的“精加工”环节——隔离型DC-DC变换器，以解决上述所有问题。

第二部分：隔离型DC-DC变换的架构必要性与核心功能

在不控整流之后插入隔离DC-DC级，不仅是出于性能优化的考虑，更是电气安全标准和系统可靠性的强制要求。这一级变换器承担着电压调节、电气隔离、故障保护及电能质量优化的多重任务。

2.1 电气隔离（Galvanic Isolation）：安全的绝对防线

电气隔离是指输入电路（电网侧）与输出电路（负载侧）之间没有直接的导电路径。这一功能通过高频变压器（High-Frequency Transformer, HFT）实现，能量以磁场的形式耦合传输。

2.1.1 人身安全保护

在电动汽车充电桩（EVSE）等应用中，用户直接与充电枪及车辆接触。如果仅使用非隔离的Buck/Boost电路进行电压调节，一旦功率半导体发生击穿短路，380V交流电网的高压将直接施加到车辆和人体上，造成灾难性后果。隔离变压器提供了物理屏障，确保即使原边发生灾难性故障，副边（用户侧）依然与高压电网绝缘。基本半导体（BASIC Semiconductor）的SiC MOSFET模块，如BMF60R12RB3，在其数据手册中明确标注了绝缘测试电压（Visol​）达到 3000V AC (RMS, 1min) ，这正是为了满足此类严苛的安全绝缘标准。

2.1.2 故障遏制与设备保护

隔离级还能防止故障扩散。若负载侧（如电池组）发生短路，隔离变压器的漏感和控制回路可以限制电流上升率，并切断能量传输，防止电网侧断路器跳闸影响其他设备。反之，电网侧的雷击浪涌或开关瞬态也被变压器屏蔽，保护昂贵的负载设备。

2.2 电压匹配与灵活缩放（Voltage Scaling）

隔离型DC-DC变换器充当了“电子齿轮箱”的角色。

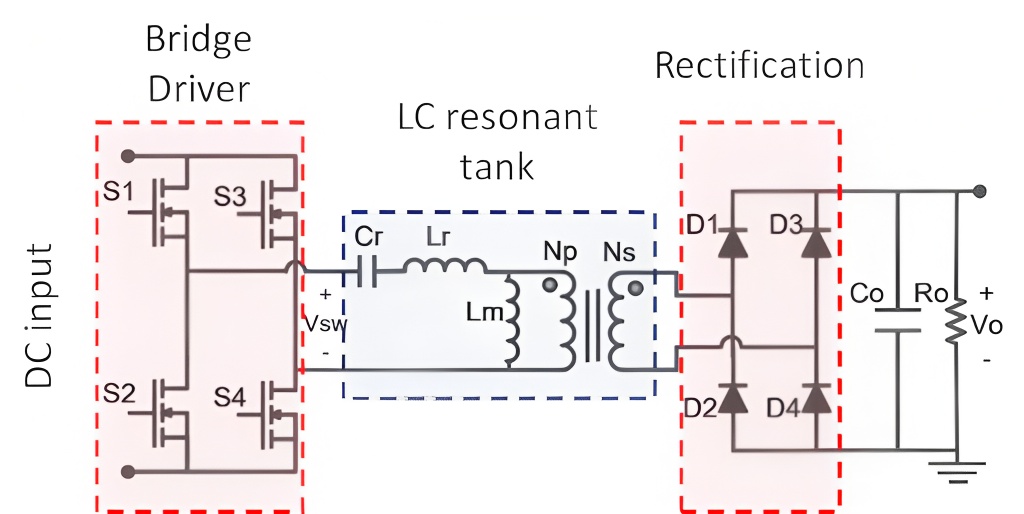

极宽的输出范围： 随着电动汽车向800V高压平台演进，充电设备需要支持从200V（兼容旧车型）到1000V（未来车型）的超宽输出范围。不控整流的540V固定输出无法满足这一需求。通过调节变压器匝数比（Np​:Ns​）和原边开关管的占空比或频率，隔离DC-DC级可以轻松实现深度的升压或降压。例如，采用全桥LLC拓扑，结合SiC MOSFET的高频能力，可以高效地将540V提升至1000V 。

器件电压应力优化： 变压器的变比设计允许设计者优化半导体的电压等级。在降压应用中（如辅助电源），原边使用1200V或1700V器件（如基本半导体的B2M600170H ），而副边可使用低压器件，从而在系统层面实现成本与性能的平衡。

2.3 电磁兼容性（EMC）与噪声抑制

电网环境充斥着各种电磁干扰。

共模噪声抑制： 变压器的一、二次侧绕组之间通常加装静电屏蔽层（Faraday Shield），有效阻断了高频共模噪声（Common Mode Noise）的电容耦合路径。这对于保护负载侧敏感的数字控制电路（如BMS电池管理系统或焊机的主控芯片）免受电网噪声干扰至关重要。

接地环路切断： 在大型工业系统中，不同设备的接地点之间可能存在数伏的电位差。隔离切断了接地环路（Ground Loops），防止地电流干扰信号传输，确保了模拟采样信号的精度。

第三部分：碳化硅（SiC）MOSFET在隔离DC-DC变换中的核心价值

虽然隔离DC-DC变换器解决了架构层面的问题，但其性能上限（效率、体积、功率密度）取决于功率开关器件的物理特性。传统的硅基IGBT和超结MOSFET已接近其理论极限，而碳化硅（SiC）材料的引入，为这一领域带来了革命性的突破。

3.1 宽禁带材料的物理优势

SiC作为第三代半导体材料，其带隙宽度（Bandgap）约为3.26 eV，是硅（1.12 eV）的近三倍。这一微观物理特性转化为宏观器件层面的三大核心优势：

高临界击穿场强： SiC的击穿场强约为3 MV/cm，是硅的10倍 。这意味着在相同的耐压等级下（例如1200V），SiC器件的漂移层（Drift Layer）厚度仅为硅器件的十分之一。

极低的导通电阻（Low RDS(on)​）： 由于漂移层变薄，电子流通的路径变短，阻抗大幅降低。

高电子饱和漂移速度： SiC电子饱和速度是硅的2倍，这使得器件能够以极高的速度进行开关动作，支持高频操作。

3.2 提升变换器频率与功率密度

在隔离DC-DC变换器中，磁性元件（变压器和电感）的体积与工作频率成反比（Volume∝1/f）。

高频化带来的体积缩减： 传统IGBT受限于拖尾电流（Tail Current），通常工作在20kHz以下。而SiC MOSFET作为单极性器件，没有拖尾电流，可以轻松工作在100kHz至300kHz甚至更高。根据基本半导体的数据，其SiC MOSFET模块支持“更高开关频率系统”，能够显著“设备体积更小，功率密度更高” 。

系统级成本优化： 虽然SiC器件本身成本高于硅器件，但高频化带来的变压器、电感、电容的体积缩减（铜材和磁材的节省）以及散热器的减小，往往能抵消器件成本的增加，实现系统级成本的优化。

3.3 突破高压与高温的极限

高压应用能力： 在800V EV充电或光伏逆变器中，直流母线电压常超过800V。此时需要1200V甚至更高耐压的器件。硅基MOSFET在650V以上性能急剧下降，而IGBT虽能耐高压但开关损耗大。基本半导体推出的B3M010140Y单管，耐压高达1400V ，为1000V直流系统提供了充足的安全裕量，且保持了MOSFET的高速开关特性。

高温运行稳定性： SiC材料具有优异的热导率（硅的3倍）和耐高温性能。基本半导体的数据手册显示，其工业模块和分立器件的推荐工作结温（Tvj,op​）可达175°C 。这使得隔离DC-DC变换器能够在更恶劣的环境温度下运行，或允许设计者适当减小散热系统的规模。

第四部分：基于基本半导体产品数据的深度技术分析

本节将结合基本半导体（BASIC Semiconductor）提供的详细数据手册，从静态参数、动态开关特性及体二极管性能三个维度，量化SiC MOSFET在隔离DC-DC变换中的具体价值。

4.1 静态参数：导通损耗与温度稳定性

在隔离DC-DC变换器的大电流路径中，导通损耗（Pcond​=I2×RDS(on)​）是效率的主要杀手。

4.1.1 超低导通电阻

基本半导体的Pcore™2 62mm模块系列中，BMF540R12KA3型号在1200V耐压下，实现了惊人的2.3 mΩ (@25∘C) 导通电阻 。这意味着在540A的额定电流下，其导通压降仅为1.24V左右。相比之下，同等级的IGBT模块饱和压降（VCE(sat)​）通常在1.7V-2.0V之间。SiC MOSFET在额定电流下的导通损耗降低了30%以上；在轻载条件下（MOSFET具有阻性特性，压降随电流线性降低），效率优势更为巨大。

4.1.2 温度系数与热稳定性

SiC MOSFET的RDS(on)​随温度升高而增加，这有利于器件并联时的均流，但也增加了高温下的损耗。根据BMF80R12RA3的数据手册，其电阻从25∘C时的15.6 mΩ上升至175∘C时的27.8 mΩ ，增加倍率约为1.8倍。即便在高温下，其阻值依然极具竞争力。更重要的是，基本半导体采用了银烧结（Silver Sintering）工艺（如B3M010C075Z ），显著降低了结到壳的热阻（Rth(j−c)​），使得热量能更有效地导出，抑制结温上升，从而在系统层面维持了低阻抗特性。

4.2 动态特性：开关损耗的革命性降低

隔离DC-DC变换器（尤其是硬开关拓扑）的效率瓶颈在于开关损耗（Eon​+Eoff​）。

4.2.1 极低的关断损耗 (Eoff​)

IGBT在关断时存在严重的拖尾电流，导致巨大的Eoff​。SiC MOSFET作为多数载流子器件，关断过程极其迅速。以基本半导体的B3M010140Y（1400V 110A）为例，其关断损耗仅为2.18 mJ 。在双脉冲测试对比中，基本半导体的B3M040120Z（1200V 40mΩ）的关断损耗（Eoff​）仅为162 μJ，甚至优于某些国际竞品 。这种特性使得SiC MOSFET特别适合用于移相全桥（PSFB）等在原边可能发生硬关断的拓扑。

4.2.2 高速开关能力 (dV/dt)

高频隔离变换器要求极快的电压转换速率。BMF60R12RB3模块的数据显示，其关断dV/dt可达33.05 kV/μs 1。这种极高的开关速度极大地压缩了开关过程中的电压-电流重叠区，从而将开关损耗降至最低。

4.2.3 栅极电荷 (QG​) 优化

为了支持高频驱动，栅极电荷必须足够低以减少驱动损耗。BMF120R12RB3（1200V 120A）的总栅极电荷QG​仅为336 nC 1。低QG​意味着驱动电路可以设计得更紧凑、功耗更低，且更容易实现纳秒级的开关控制。

4.3 体二极管性能：反向恢复与死区优化

在隔离DC-DC变换器的LLC或DAB拓扑中，死区时间内体二极管会导通。硅MOSFET的体二极管反向恢复电荷（Qrr​）极大，导致严重的损耗和EMI问题。

4.3.1 极小的反向恢复电荷 (Qrr​)

SiC MOSFET的体二极管性能接近肖特基二极管。基本半导体的BMF160R12RA3模块在25∘C下的Qrr​仅为0.69 μC [1]。相比之下，同规格的硅器件Qrr​通常在几十微库仑。极低的Qrr​几乎消除了反向恢复电流带来的损耗和电压尖峰，这对于实现高效的连续导通模式（CCM）图腾柱PFC或双向DAB变换器至关重要。

4.3.2 集成SBD技术

为了进一步优化死区性能，基本半导体在部分模块（如Pcore™2 E2B系列）中采用了内部集成SiC肖特基二极管（SBD）的技术 1。SBD具有更低的正向压降（VF​）和近乎零的反向恢复特性。数据表明，这种集成设计大幅降低了模块二极管续流时的管压降，并消除了双极性退化风险，极大地提升了隔离DC-DC级在续流阶段的效率和可靠性。

第五部分：先进封装技术对SiC性能的释放

SiC芯片的优异性能对封装技术提出了极高挑战。基本半导体在封装材料和工艺上的创新，是确保SiC MOSFET在隔离DC-DC变换中发挥价值的关键。

5.1 Si3​N4​ AMB 陶瓷基板的应用

在高频高功率密度下，散热和机械应力是主要失效原因。

材料对比： 传统模块使用氧化铝（Al2​O3​）DBC基板，热导率低（~24 W/mK）且易碎。

氮化硅优势： 基本半导体的工业模块广泛采用**氮化硅（Si3​N4​）活性金属钎焊（AMB）**基板 1。Si3​N4​具有更高的热导率（90 W/mK）和卓越的机械强度（抗弯强度700 N/mm2）。

价值体现： 这允许使用更薄的基板来降低热阻，同时显著增强了模块抵抗热循环（Thermal Cycling）的能力。在焊机、充电桩等负载波动剧烈的应用中，Si3​N4​基板能有效防止铜层剥离，大幅延长隔离变换器的使用寿命

5.2 低杂散电感设计

高di/dt开关会在杂散电感上产生巨大的电压尖峰（V=L⋅di/dt）。

模块设计： 基本半导体的Pcore™2 62mm模块采用了低杂散电感设计，电感值控制在14nH及以下 。

分立器件封装： 在分立器件方面，TO-247-4封装引入了开尔文源极（Kelvin Source）连接（如B3M013C120Z ）。这一引脚将功率回路与驱动回路解耦，消除了源极电感对栅极驱动的负反馈影响，使得SiC MOSFET能够以全速开关而不发生震荡，充分释放其高频潜力。

第六部分：典型应用场景中的价值验证

结合具体应用场景，我们可以更直观地看到SiC MOSFET在隔离DC-DC级中的价值。

6.1 电动汽车（EV）800V超充系统

挑战： 380V交流整流后的540V DC无法直接为800V电池充电，必须通过隔离DC-DC级进行升压。

SiC价值： 使用1200V或1400V（如B3M010140Y）SiC MOSFET，可以采用简单的两电平拓扑直接处理800V-1000V电压，而无需复杂的三电平控制 1。高频化使得充电模块可以做到30kW甚至60kW的高密度，且风冷即可满足散热需求。

实际案例： 基本半导体的BMF240R12E2G3模块被明确推荐用于“大功率快速充电桩” 1，其低开关损耗特性直接助力充电桩效率突破96%以上。

6.2 电镀电解感应加热电源

挑战： 焊机本质上是一个大电流输出的隔离DC-DC变换器。要求动态响应快，且能在极低占空比下工作。

SiC价值： 高达100kHz的开关频率（由BMF80R12RA3支持 ）使得输出电流纹波极小。

仿真数据： 根据基本半导体的焊机H桥拓扑仿真结果，在100kHz频率下，使用SiC MOSFET模块的总损耗仅为266.72W，而若使用同规格的高速IGBT，损耗将高达596.6W（20kHz下）甚至因过热而无法工作 。这一数据直观地证明了SiC在能效上的碾压优势。

6.3 光伏储能系统（ESS）

挑战： 需要在电池（DC）与高压母线（DC）之间进行双向能量流动。

SiC价值： SiC MOSFET的同步整流能力和优秀的体二极管特性（或集成SBD）使得双向DC-DC变换器（如DAB拓扑）在正反向功率流下均能保持极高效率。B3M013C120Z等器件被广泛推荐用于工商业储能PCS的主功率逆变及DC-DC环节 。

结论

深圳市倾佳电子有限公司（简称“倾佳电子”）是聚焦新能源与电力电子变革的核心推动者：
倾佳电子成立于2018年，总部位于深圳福田区，定位于功率半导体与新能源汽车连接器的专业分销商，业务聚焦三大方向：
新能源：覆盖光伏、储能、充电基础设施；
交通电动化：服务新能源汽车三电系统（电控、电池、电机）及高压平台升级；
数字化转型：支持AI算力电源、数据中心等新型电力电子应用。
公司以“推动国产SiC替代进口、加速能源低碳转型”为使命，响应国家“双碳”政策（碳达峰、碳中和），致力于降低电力电子系统能耗。

综上所述，不控整流后的隔离DC-DC变换环节是现代电力电子架构中不可或缺的“心脏”，它解决了电网接口固有的安全性差、无调节能力及电压不匹配等物理局限。而碳化硅MOSFET技术的注入，则为这颗“心脏”提供了前所未有的动力。

通过利用SiC材料的高耐压、低导通电阻（低至2.3mΩ）、极速开关（纳秒级）及耐高温（175°C）特性，结合氮化硅AMB等先进封装技术，工程师能够设计出体积更小、效率更高（降低损耗50%以上）、且极其可靠的隔离DC-DC变换器。基本半导体丰富的产品线和详实的实测数据有力地证明了，SiC MOSFET不仅是替代硅基器件的简单升级，更是推动电动汽车、智能电网及高端制造装备迈向下一代性能标准的关键使能技术。

表格数据附录

表1：1200V SiC MOSFET与传统硅基器件关键参数对比（基于基本半导体B3M系列）

参数	符号	SiC MOSFET (B3M040120Z)	竞品 SiC (C3M0040120K)	竞品 SiC (IMZA120R040M1H)	价值影响
耐压	VDS​	1200V	1200V	1200V	800V系统的基础门槛
导通电阻 (25∘C)	RDS(on)​	40 mΩ	40 mΩ	39 mΩ	决定轻载及额定负载下的导通损耗
导通电阻 (175∘C)	RDS(on)​	75 mΩ	68 mΩ	77 mΩ	高温下的实际工作效率，SiC温漂远小于硅
阈值电压	VGS(th)​	2.55V	2.67V	4.44V	影响抗干扰能力及并联均流特性
总开关损耗	Etotal​	826 μJ	861 μJ	770 μJ	决定最高开关频率及散热器体积
栅极电荷	QG​	85 nC	99 nC	39 nC	影响驱动电路功率及响应速度
反向恢复电荷	Qrr​	0.28 μC 1	0.26 μC	0.25 μC	决定谐振变换器(LLC)及桥式电路的可靠性

表2：基本半导体SiC模块与IGBT模块在焊机应用中的损耗仿真对比

项目	BASIC SiC MOSFET (BMF80R12RA3)	某品牌高速 IGBT 模块	性能提升幅度
开关频率	100 kHz	20 kHz	频率提升5倍，磁性元件体积大幅缩小
导通损耗	16.17 W	37.91 W	降低 57%
开通损耗	33.48 W	41.39 W	降低 19% (且频率高5倍)
关断损耗	15.42 W	22.08 W	降低 30%
总损耗 (H桥)	266.72 W	405.52 W	总热耗降低 34%
整机效率	98.68%	97.10%	效率提升1.58个百分点

注： 表2数据直观展示了在大幅提升开关频率（从20kHz提升至100kHz）的前提下，SiC方案的总损耗依然显著低于低频运行的IGBT方案。这完美诠释了SiC在“高频化”与“高效率”两个维度的双重价值。
