深入剖析ADC08L060：高性能8位A/D转换器的设计与应用

在电子工程师的日常工作中，A/D转换器是不可或缺的关键组件。今天，我们要深入探讨一款性能卓越的8位A/D转换器——ADC08L060，它来自德州仪器（TI），具有低功耗、高转换速率等诸多优点，广泛应用于数字成像、通信系统等多个领域。

文件下载：adc08l060.pdf

一、产品概述

ADC08L060是一款低功耗、8位的单片式模拟 - 数字转换器，内置采样保持电路。它的独特架构使其在输入频率达到甚至超过奈奎斯特频率时，仍能实现超过7个有效位。该产品的转换速率范围为10 MSPS至60 MSPS，每兆赫兹时钟频率仅消耗0.65 mW的功率，在60 MSPS时功耗为39 mW。此外，它还具备掉电功能，当PD引脚置高时，转换器进入掉电模式，功耗约为1 mW。

二、产品特性与关键规格

（一）特性

1. 单端输入：简化了输入电路的设计。
2. 内部采样保持功能：确保在转换过程中输入信号的稳定。
3. 低电压（单 +3V）运行：降低了功耗和系统复杂度。
4. 小封装：适合空间受限的应用场景。
5. 掉电特性：在不需要转换时可降低功耗。

（二）关键规格

• 分辨率：8位
• 转换速率：最高可达60 MSPS
• DNL（差分非线性）：典型值为±0.25 LSB
• INL（积分非线性）：典型值为 +0.5/−0.2 LSB
• SNR（信噪比）：在10.1 MHz时典型值为48 dB
• ENOB（有效位数）：在10.1 MHz时典型值为7.6位
• THD（总谐波失真）：在10.1 MHz时典型值为 -57 dB
• 延迟：5个时钟周期
• 无丢失码：确保转换的准确性

三、引脚说明与功能

ADC08L060采用24引脚塑料封装（TSSOP），各引脚功能如下：	引脚编号	符号	功能描述
6	VIN	模拟信号输入，转换范围为VRB至VRT
3	VRT	参考梯形网络的高端模拟输入，定义VIN的转换范围
9	VRM	参考梯形网络的中点，需用0.1 μF电容旁路到模拟地平面的安静点
10	VRB	参考梯形网络的低端模拟输入，定义VIN的转换范围
23	PD	掉电输入，高电平时转换器进入掉电模式
24	CLK	CMOS/TTL兼容的数字时钟输入，VIN在CLK上升沿采样
13 - 16和19 - 22	DO - D7	转换数据的数字输出引脚，D0为LSB，D7为MSB
7	VIN GND	单端模拟输入VIN的参考地
1, 4, 12	VA	正模拟电源引脚，需连接到 +3V的安静电压源，并进行适当的旁路
18	VDR	输出驱动器的电源，若连接到VA，需与VA良好去耦
17	DR GND	输出驱动器电源的地返回
2, 5, 8, 11	AGND	模拟电源的地返回

四、电气特性分析

（一）直流精度

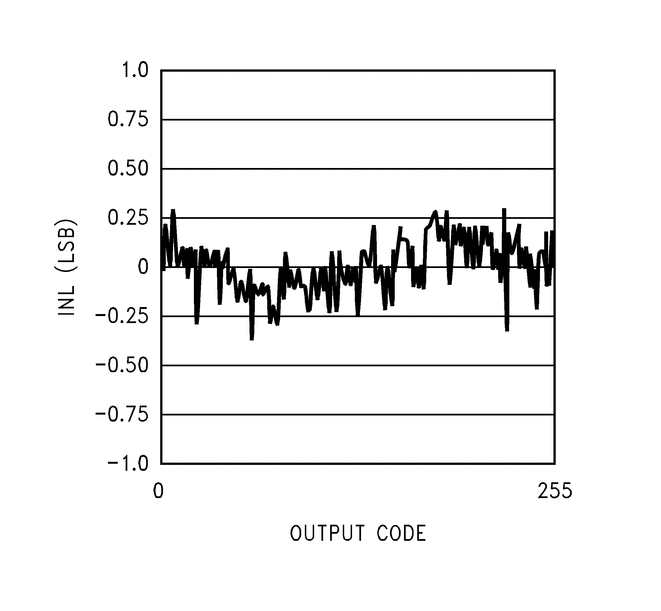

• INL（积分非线性）：典型值为 +0.5/−0.2 LSB，最大值为 +1.9/−1.35 LSB。
• DNL（差分非线性）：典型值为±0.25 LSB，最大值为±0.90 LSB。
• 丢失码：最大值为0，确保了转换的准确性。

（二）模拟输入与参考特性

• VIN（输入电压）：范围为VRB至VRT。
• CIN（输入电容）：在CLK低电平时为3 pF，高电平时为4 pF。
• RIN（输入电阻）：大于1 MΩ。
• BW（全功率带宽）：270 MHz。

（三）数字输入与输出特性

• VIH（逻辑高输入电压）：最小值为2.0 V。
• VIL（逻辑低输入电压）：最大值为0.8 V。
• VoH（高电平输出电压）：最小值为2.4 V。
• VoL（低电平输出电压）：最大值为0.5 V。

（四）动态性能

• ENOB（有效位数）：在10.1 MHz时典型值为7.6位，最小值为6.9位。
• SINAD（信噪失真比）：在10.1 MHz时典型值为47.4 dB，最小值为43.3 dB。
• SNR（信噪比）：在10.1 MHz时典型值为48 dB，最小值为44.5 dB。

五、应用设计要点

（一）参考输入设计

参考输入VRT和VRB分别是参考梯形网络的顶部和底部，输入信号在这两个电压之间将被数字化为8位。为了确保参考电压的稳定性，建议使用低阻抗源驱动参考引脚。例如，可以使用LM8272运算放大器来实现更精确的参考电压设置。同时，VRT应始终比VRB正至少参考电压差的最小值，以减少噪声；VRT和VRB之间的差值不应超过电气特性表中规定的最大值，以避免信号失真。VRM引脚是参考梯形网络的中心，需用0.1 μF电容旁路到模拟地平面的安静点，切勿让该引脚浮空。

（二）模拟输入设计

ADC08L060的模拟输入是一个开关后跟一个积分器，输入电容随时钟电平变化，时钟低电平时为3 pF，高电平时为4 pF。这种动态电容使得驱动输入更加困难，因此在选择驱动器件时需要考虑这一因素。推荐使用LMH6702放大器来驱动模拟输入，输入放大器应具有一定的增益，以获得最佳性能。同时，在放大器输出端添加RC滤波器可以过滤由于输入采样电路产生的时钟频率能量，但需要根据具体情况选择合适的电阻和电容值，以优化SNR、THD和SINAD性能。

（三）电源供应设计

A/D转换器在工作时会产生较大的瞬态电流，如果电源旁路不足，可能会导致电源电压波动，从而影响转换器的性能。因此，建议在A/D电源引脚附近放置10 μF的钽或铝电解电容和0.1 μF的陶瓷片电容。对于ADC08L060的VA和VDR电源，虽然推荐使用单一电压源，但这两个电源引脚应相互隔离，以防止数字噪声耦合到模拟部分。可以在这两个电源线路之间使用扼流圈或27 Ω电阻，并在电源引脚附近添加适当的旁路电容。此外，由于高速转换器的电源抑制能力较弱，建议为转换器单独提供电源，避免与其他数字电路共用电源。

（四）数字输入设计

ADC08L060有两个数字输入引脚：PD引脚和时钟引脚。PD引脚用于控制转换器的掉电模式，高电平时进入掉电模式，功耗降低。时钟引脚的频率范围通常为10 MHz至80 MHz，虽然该转换器在60 MHz时钟下进行测试和性能保证，但在其他频率下也能正常工作。时钟信号的占空比会影响A/D转换器的性能，ADC08L060设计为在5%至95%的占空比范围内保持性能稳定。为了减少时钟信号的反射和干扰，时钟线应在时钟源处进行串联端接，并在CLOCK引脚处进行交流端接。

（五）布局与接地设计

正确的接地和信号布线对于确保准确的转换至关重要。建议使用模拟和数字组合的接地平面，以减少数字开关瞬态对模拟信号的影响。模拟和数字电路应分开布局，避免相互干扰。同时，为了减少噪声耦合，应尽量缩短ADC时钟线的长度，并将其与其他信号隔离。在ADC输出引脚处，建议使用47 Ω电阻进行串联，以减少噪声。此外，应注意避免在ADC输出线下方铺设接地平面铜，以减少辐射。

六、常见应用陷阱与解决方法

（一）输入电压超出范围

在使用过程中，要确保所有输入电压不超过电源引脚电压300 mV或低于地引脚电压300 mV，否则可能导致转换器故障或不稳定。对于可能出现过冲或下冲的数字输入，可以在输入引脚处串联一个51 Ω电阻来解决问题。

（二）驱动能力不足

如果使用的放大器无法驱动模拟输入的动态电容，或者驱动VRT和VRB引脚的器件无法提供足够的电流，会导致参考引脚不稳定，从而降低动态性能。因此，在选择驱动器件时，要充分考虑其驱动能力。

（三）时钟信号问题

时钟源的抖动过大、时钟信号走线过长或其他信号耦合到时钟信号走线，都会导致采样间隔变化，从而增加输出噪声并降低SNR性能。建议使用低抖动的时钟源，并对时钟信号进行适当的端接和隔离。

（四）负载电容过大

如果数字数据总线的电容过大，会导致输出驱动器需要消耗更多的电流，从而影响动态性能。可以使用缓冲器对数字数据输出进行缓冲，或者在每个数字输出端添加100 Ω的串联电阻，以减少耦合回转换器输入引脚的能量。

七、总结

ADC08L060是一款性能卓越的8位A/D转换器，具有低功耗、高转换速率、良好的动态性能等优点。在设计应用时，我们需要充分考虑其引脚功能、电气特性和应用要点，避免常见的应用陷阱。通过合理的设计和布局，我们可以充分发挥ADC08L060的优势，为各种电子系统提供高质量的模拟 - 数字转换解决方案。希望本文能为广大电子工程师在使用ADC08L060时提供一些有益的参考和帮助。
