深入解析DAC8571：一款高性能16位DAC的卓越之选

在电子工程师的日常工作中，数模转换器（DAC）是不可或缺的关键组件，它在信号处理、控制系统等众多领域发挥着至关重要的作用。今天，我们将深入探讨德州仪器（Texas Instruments）推出的DAC8571，一款16位、低功耗、电压输出且具备I²C接口的数模转换器，详细剖析其特性、工作原理及应用场景。

文件下载：dac8571.pdf

一、关键特性

1. 低功耗运行

DAC8571采用微功耗设计，在5V电源下仅需160µA电流，这一特性使其在对功耗要求极为严格的便携式设备中表现出色。同时，它还支持电源关断模式，在该模式下功耗可低至1µW，有效延长了电池续航时间。

2. 宽电源电压范围

该DAC支持+2.7V至+5.5V的单电源供电，为设计人员提供了更广泛的电源选择，增强了其在不同电源环境下的适应性。

3. 高精度与高稳定性

具备16位的分辨率和单调性，确保了输出信号的高精度和稳定性。在25°C时，失调误差最大为±1mV，满量程误差最大为±3mV，能够满足大多数高精度应用的需求。

4. 快速建立时间

输出电压的建立时间仅需10µs即可达到±0.003% FSR，能够快速响应输入信号的变化，适用于对响应速度要求较高的应用场景。

5. I²C接口支持

支持标准、快速和高速三种I²C模式，最高串行时钟速度可达3.4MHz，方便与各种微控制器和数字信号处理器进行通信，实现多通道同步数据更新和电源关断操作。

二、工作原理

1. D/A转换部分

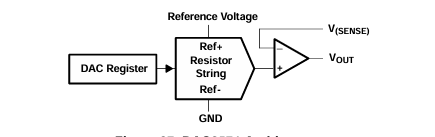

DAC8571的架构由一个电阻串DAC和一个输出缓冲放大器组成。输入编码采用无符号二进制格式，理想输出电压可通过公式 (V{OUT }=V{REF } × \frac{D}{65536}) 计算，其中D为加载到DAC寄存器的二进制代码的十进制等效值，范围从0到65535。

2. 电阻串部分

电阻串部分由一个二分电阻和一串阻值为R的电阻组成。加载到DAC寄存器的代码决定了从电阻串的哪个节点提取电压，并通过闭合连接电阻串和放大器的开关将其输入到输出放大器中，从而保证了输出的单调性。

3. 输出放大器

输出缓冲放大器是一个增益为2的同相放大器，能够产生轨到轨的输出电压，输出范围为0V至 (V_{DD}) 。它能够驱动2kΩ与1000pF并联的负载，源和灌电流能力在典型曲线中可见。放大器的反馈和增益设置电阻约为50kΩ，尽管其绝对值可能存在较大偏差，但匹配精度可达0.1%。

4. I²C接口

DAC8571通过I²C接口接收和传输数字数据。I²C是一种两线串行接口，允许总线上的多个设备相互通信。该DAC支持标准（100Kbps）、快速（400kBps）和高速（3.4Mbps）三种I²C模式，在不同模式下的通信时序和数据传输协议有所不同。

三、应用场景

1. 过程控制

在工业自动化和过程控制领域，DAC8571可用于精确控制各种执行器和传感器，实现对温度、压力、流量等物理量的精确调节。

2. 数据采集系统

在数据采集系统中，DAC8571可将数字信号转换为模拟信号，用于驱动模拟设备，如示波器、频谱分析仪等。

3. 闭环伺服控制

在闭环伺服控制系统中，DAC8571可作为反馈信号的输出端，实现对电机、舵机等执行机构的精确控制，提高系统的稳定性和响应速度。

4. PC外设

在计算机外设中，DAC8571可用于音频输出、显示驱动等，为用户提供高质量的音频和视频体验。

5. 便携式仪器

由于其低功耗和小尺寸的特点，DAC8571非常适合应用于便携式仪器，如手持万用表、便携式示波器等，延长了设备的电池续航时间。

四、使用注意事项

1. 电源和布局

为了确保DAC8571的性能，应使用稳定、低噪声的电源，并进行合理的布局和旁路电容设计。建议在 (V{DD}) 和 (V{REF}) 引脚连接1µF至10µF和0.1µF的旁路电容，以减少电源噪声的影响。

2. 负载驱动

在驱动负载时，应注意负载的电阻和电容值，避免超过DAC8571的驱动能力。当驱动容性负载时，可能会影响输出电压的建立时间和稳定性，需要进行适当的补偿。

3. ESD保护

由于该器件的内置ESD保护有限，在存储和处理过程中，应将引脚短接或放置在导电泡沫中，以防止MOS栅极受到静电损坏。

五、总结

DAC8571作为一款高性能的16位数模转换器，凭借其低功耗、高精度、快速建立时间和I²C接口等优点，在众多应用领域展现出了卓越的性能。电子工程师在设计过程中，可以根据具体的应用需求，合理选择和使用DAC8571，以实现系统的高性能和可靠性。你在使用DAC的过程中遇到过哪些挑战呢？欢迎在评论区分享你的经验和见解。
