深入剖析ADS8365：高性能16位ADC的卓越之选

在电子工程师的设计工具箱中，模拟 - 数字转换器（ADC）是至关重要的组件，它负责将模拟信号转换为数字信号，为后续的数字处理提供基础。今天，我们将深入探讨德州仪器（TI）的ADS8365，一款高性能的16位、250kSPS、6通道同时采样逐次逼近寄存器（SAR）型ADC。

文件下载：ads8365.pdf

产品概述

ADS8365集成了六个16位、250kSPS的ADC，拥有六个全差分输入通道，分为三对，可实现高速同时信号采集。其输入到采样保持放大器的信号为全差分，并在ADC输入处保持差分，这种架构在50kHz时具有出色的80dB共模抑制比，在高噪声环境中表现卓越。

关键特性

多通道与高速转换

• 六个输入通道：全差分输入，六个独立的16位ADC，每个通道的总吞吐量仅需4µs，能够同时采集多个信号，且保留信号的相对相位信息。
• 高速转换：在使用5MHz外部时钟时，转换时间仅为3.2µs，采集时间为0.8µs，最大输出数据速率可达250kSPS。

低功耗设计

• 多种功耗模式：正常模式下功耗为200mW，休眠模式（Nap Mode）为5mW，掉电模式（Power-Down Mode）仅为50µW，满足不同应用场景下的低功耗需求。

灵活的接口

• 并行接口：提供直接地址模式、循环模式和FIFO模式三种灵活的高速并行接口，输出数据为16位字，方便与各种数字系统进行连接。

电气特性

模拟输入特性

• 输入范围：全差分输入，输入电压范围为 -VREF 到 +VREF，中心为共模电压。输入电阻为750Ω，输入电容为25pF，输入泄漏电流为±1nA。
• 共模抑制比：直流时为84dB，在50kHz、VIN = ±1.25VPP时为80dB，有效抑制共模干扰。
• 带宽：-3dB带宽为10MHz，能够处理高频信号。

直流精度

• 分辨率：16位分辨率，无失码位数为14位。
• 线性误差：积分线性误差（INL）为±1.5（典型）±4（最大）LSB，差分非线性（DNL）为±1.5 LSB。
• 偏移与增益误差：双极性偏移误差为±1（典型）±2.3（最大）mV，增益误差为±0.05（典型）±0.25（最大）%FSR。

采样动态特性

• 转换时间：每个ADC的转换时间为3.2 - 320µs（50kHz ≤ fCLK ≤ 5MHz）。
• 采集时间：fCLK = 5MHz时，采集时间为800ns。
• 孔径延迟与抖动：孔径延迟为5ns，孔径延迟匹配为100ps，孔径抖动为50ps，确保准确采集信号。

交流精度

• 谐波失真与动态范围：在VIN = ±2.5VPP、50kHz时，总谐波失真（THD）为 -94dB，无杂散动态范围（SFDR）为95dB。
• 信噪比与信纳比：在VIN = ±2.5VPP、10kHz时，信噪比（SNR）为88dB，信纳比（SINAD）为87dB。

引脚配置与功能

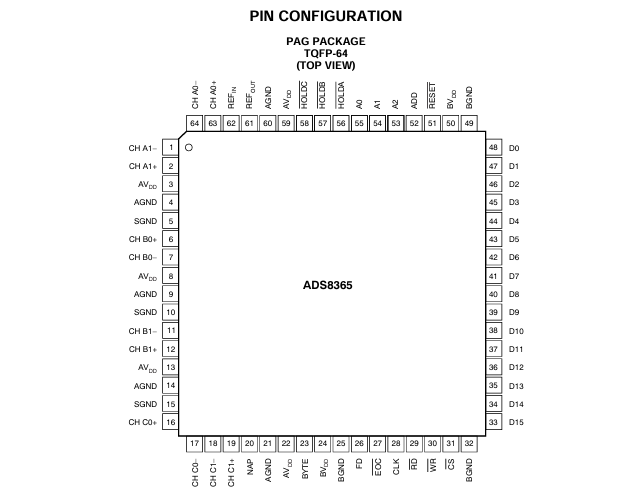

ADS8365采用TQFP - 64封装，引脚功能丰富，涵盖模拟输入、数字输入输出、电源、时钟、控制等多个方面。例如，CH A1 - 和CH A1 + 为通道A1的差分输入引脚，AVDD为模拟电源引脚，AGND为模拟地引脚等。每个引脚都有其特定的功能，共同协作完成ADC的信号采集与转换任务。

工作原理与控制

采样与保持

采样保持放大器允许ADC将满量程幅度的输入正弦波准确转换为16位分辨率。其输入带宽大于ADC的奈奎斯特速率，典型小信号带宽为10MHz，孔径延迟时间为5ns，孔径抖动为50ps，确保准确捕捉交流输入信号。

参考电压

正常情况下，可将REFOUT（引脚61）直接连接到REFIN（引脚62），为ADS8365提供内部 +2.5V参考电压。也可使用1.5V - 2.6V的外部参考电压，对应满量程范围为3.0V - 5.2V。

转换控制

通过将HOLDX引脚拉低至少20ns来启动转换，转换完成后EOC输出低电平半个时钟周期。数据可在转换完成后通过将RD和CS拉低从并行输出总线读取。

输出模式

ADS8365具有三种输出模式，通过A2、A1和A0引脚选择：

• 直接地址模式：(A2, A1, A0) = 000 - 101时，可直接寻址特定通道。
• 循环模式：(A2, A1, A0) = 110时，按顺序循环读取各通道数据。
• FIFO模式：(A2, A1, A0) = 111时，先转换的数据先读取，适用于需要记录特定通道历史数据的应用。

低功耗模式控制

为了在不使用时降低功耗，ADS8365提供了两种低功耗模式：

• 休眠模式（Nap Mode）：可通过将NAP引脚置高或设置数据寄存器中的DB6为高来启用，该模式在不关闭偏置电路和内部参考的情况下降低功耗，禁用后可立即恢复工作。
• 掉电模式（Powerdown Mode）：只能通过设置数据寄存器中的DB5为高来启用，功耗更低，但禁用后需要短暂的恢复时间。

设计注意事项

布局布线

为了获得最佳性能，在布局ADS8365电路时需要特别注意。由于基本的SAR架构对电源、参考、接地连接和数字输入上的毛刺或突然变化敏感，因此应确保电源干净且经过良好的旁路处理，使用0.1µF陶瓷旁路电容并靠近器件放置，必要时可使用1µF - 10µF电容和5Ω或10Ω串联电阻进行低通滤波。同时，AGND引脚应连接到干净的模拟地，避免靠近微控制器或数字信号处理器的接地端。

输入匹配

在驱动ADS8365的模拟输入时，应确保 +IN和 -IN输入的源输出阻抗匹配，可在正负输入之间使用20pF小电容来帮助匹配阻抗，否则可能导致偏移误差，且该误差会随温度和输入电压变化。

数据读取

在读取数据时，应注意避免在HOLDX信号的下降沿读取数据，以免引入噪声。同时，在循环或FIFO模式下，如果需要地址信息，可将ADD信号置高，但此时需要额外的RD信号来读取地址和数据。

应用场景

ADS8365的高性能和多通道特性使其适用于多种应用场景，如电机控制、多轴定位系统、三相功率控制等。在这些应用中，需要同时采集多个信号并保留其相对相位信息，ADS8365能够满足这些需求，为系统提供准确的数字信号。

总结

ADS8365作为一款高性能的16位ADC，具有多通道、高速转换、低功耗、灵活接口等诸多优点。电子工程师在设计需要高精度、高速度信号采集的系统时，ADS8365是一个值得考虑的选择。但在实际应用中，需要根据具体需求合理配置参数，并注意布局布线、输入匹配等设计细节，以充分发挥其性能优势。希望本文能为电子工程师在使用ADS8365进行设计时提供有益的参考。
