11月21日，2025集成电路发展论坛（成渝）暨第三十一届集成电路设计业展览会（以下简称：ICCAD-Expo 2025）在成都西部国际博览城盛大闭幕。

这场汇聚 300 余家行业领军企业、超万名专业观众的技术盛宴上，国内领先的高速接口 IP 及解决方案提供商晟联科成为全场焦点：不仅首次公开展示 PCIe PHY+Controller 一体化方案，CEO 陈继强更是受邀参与【IP与IC服务设计分论坛】，发表主题为《3D Interface IP，新一代架构算力芯片的互联基石》的演讲，全方位分享晟联科在边缘算力互联领域的技术突破与产业落地成果。

▲ 晟联科创始人&CEO 陈继强

主题演讲：3D Interface IP，筑牢算力芯片底层基石

随着高性能计算正在经历一场新的革命，大模型推理推动算力竞争从通用芯片转向专用芯片。3D堆叠突破内部带宽后，芯片堆叠之间互联设计却成了新的瓶颈。

陈继强首先介绍了晟联科3D接口IP的技术成果，晟联科的互联方案让专用芯片客户无需攻克数模混合设计的难题，就能构建Tbps级数据航道。这不仅是接口技术的进步，更是让3D IC真正释放澎湃算力的互联基石！

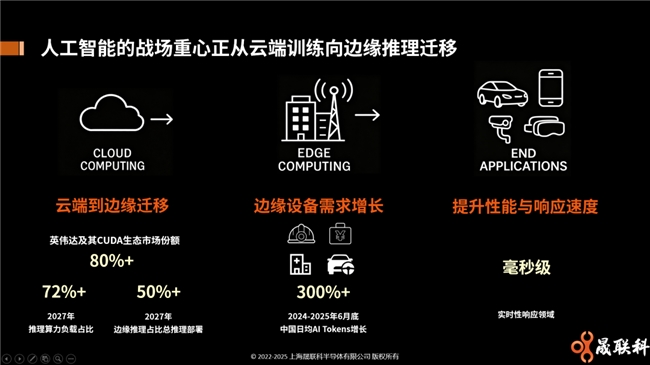

他表示，随着AI 产业竞争重心正从云端训练向边缘推理快速迁移。数据显示，到 2027 年推理算力负载占比逼近 80%，其中边缘推理部署占比达 50% 以上，自动驾驶、智能工厂、AI 手机等场景的规模化落地，推动高效、可扩展、成本最优的推理算力成为产业发展新引擎。

面对边缘场景对高速推理、高可靠性、低成本功耗的三重核心诉求，传统架构难以突破 "内存墙" 瓶颈。在典型推理任务中，存储的带宽的利用率不到50%，计算在等存储。而存算一体架构通过将计算单元嵌入存储阵列，从根本上减少数据搬运，可将算力利用率提升 20% 以上，成为破解边缘推理困境的关键技术路径。

01技术破局：eLink-xD 系列突破TSV互联瓶颈

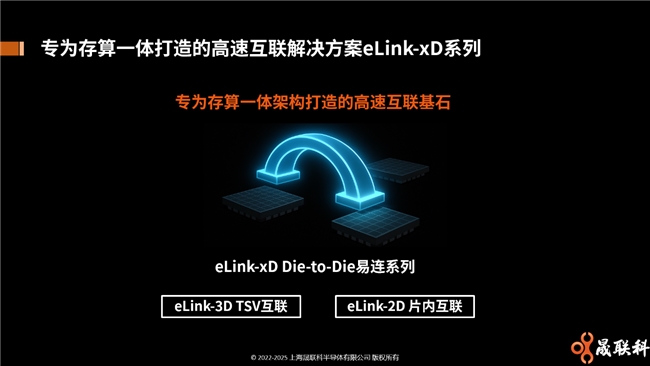

陈继强强调，存算一体架构虽打破 "内存墙"，却面临 3D 堆叠带来的互联设计复杂性新瓶颈，TSV 互联质量直接决定系统最终性能。为此，晟联科针对性打造 eLink 系列高速互联解决方案技术矩阵：eLink-xD 系列提供先进 Die-to-Die 连接能力，eLink-2D 解决片内互联挑战，eLink-3D 突破 TSV 互联瓶颈。

02落地实力：从系统级封装到全场景适配，解决大规模芯片设计的时序收敛难题

从架构到实体落地，eLink-xD 已实现系统级封装（SiP）的成熟应用，兼容 Logic-on-Memory、Logic-on-IO、Memory-on-Logic 混合堆叠三种主流 3D IO 实现形态，适配 HBM、异构集成等多样化场景。其内置链路训练、时延锁定、温度自适应机制，实现超越 1E-15 的 BER 可靠性，可从容应对高低温、强干扰等严苛环境。

03 3D布局：更高性能，助力多应用高速互联

演讲最后，陈继强公布晟联科 3DIO 技术研发路径图：现阶段聚焦成熟工艺下的可靠性通信设计，未来利用更先进工艺节点进行功能迭代，进一步提升带宽、带宽密度与能效，从而覆盖更多场景。

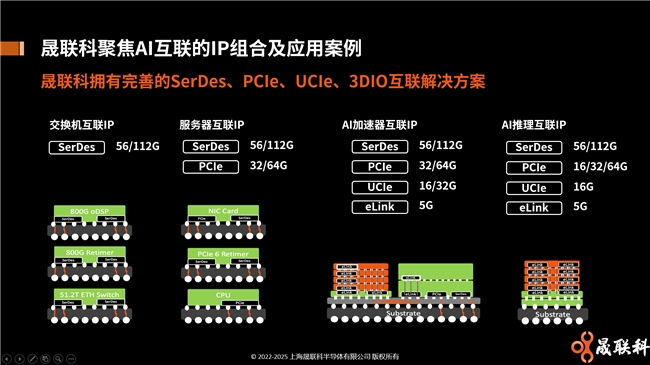

同时，晟联科已构建包含 56G/112G SerDes、PCIe 6.0、UCIe、3D IO 的完整高速IP互联技术矩阵，累计赋能客户超 100 亿美元设备出货，成为全球芯片企业可靠的互联技术伙伴。

晟联科精彩直击： PCIe PHY+Controller 方案首秀

此次ICCAD-Expo 2025展会上，晟联科D83、D84 展台人气爆棚，三大高速接口 IP 解决方案集中亮相，成为专业观众驻足交流的核心区域。

01 重磅首发：PCIe PHY+Controller 方案实现高速互通实测

展台上，晟联科重点展示了PCIe PHY+Controller 全栈方案引发行业广泛关注，现场完成两大关键实测验证：

·实现PCIe 5 应用<-> Transaction Layer <-> Physical Layer的高速互通测试；

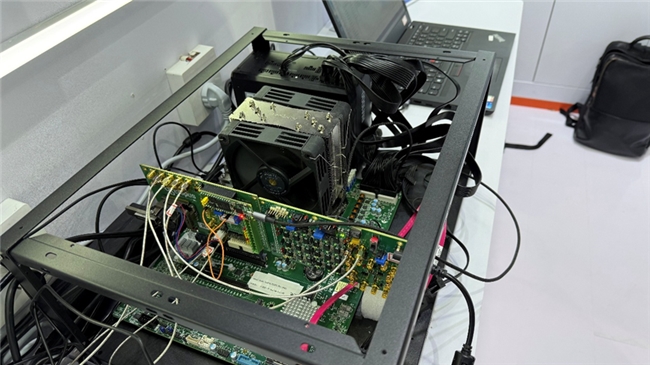

·实现晟联科PCIe测试板与商用Server CPU的高速互通测试。

该方案通过物理层（PHY）与控制器（Controller）的深度集成，无需额外适配即可快速部署，大幅降低客户集成成本与研发周期。其全面兼容 PCIe Gen1-Gen5 规范，覆盖2.5GT/s 至 32GT/s 速率，可灵活匹配边缘智能、高性能计算等多场景需求，为设备提供稳定高效的高速互联支撑，精准契合大算力时代的技术刚需。
