‌ADS8519 数据手册总结

该ADS8519采用了先进的CMOS结构，实现了完整的16位采样模数（A/D）转换器。它包含一个完整的16位、基于电容的逐次近似寄存器（SAR）A/D转换器，具备采样保持、参考、时钟和串行数据接口。数据可以通过内部时钟输出，也可以与外部数据时钟同步。ADS8519还提供输出同步脉冲，便于标准DSP处理器使用。

该 ADS8519 规定在整个温度范围内采样率为 250kSPS。内部精密电阻提供多种输入范围，包括±10V、±5V和0V至8.192V，而创新设计允许单一5V电源供电，功率耗散低于125mW。

该ADS8519采用28针SSOP封装，完全规范适用于工业温度范围的–40°C至+85°C。
*附件：ads8519.pdf

特性

• 0V到8.192V、±5V和±10V输入范围
• 20kHz输入时，93dB SNR
• ±1.5 隆起最大内倾
• ±1LSB Max DNL;16位，无缺码
• 兼容SPI™的串行输出，具备串联（TAG）功能和三态总线
• 5V模拟电源，1.65V至5.25V I/O电源
• 引脚配置类似于16位ADS7809（低速）和12位ADS7808和ADS8508
• 无需外部精密电阻
• 使用内部或外部引用
• 110mW型功率耗散，250kSPS
• 28针SSOP封装
• 简单数字信号处理接口

参数

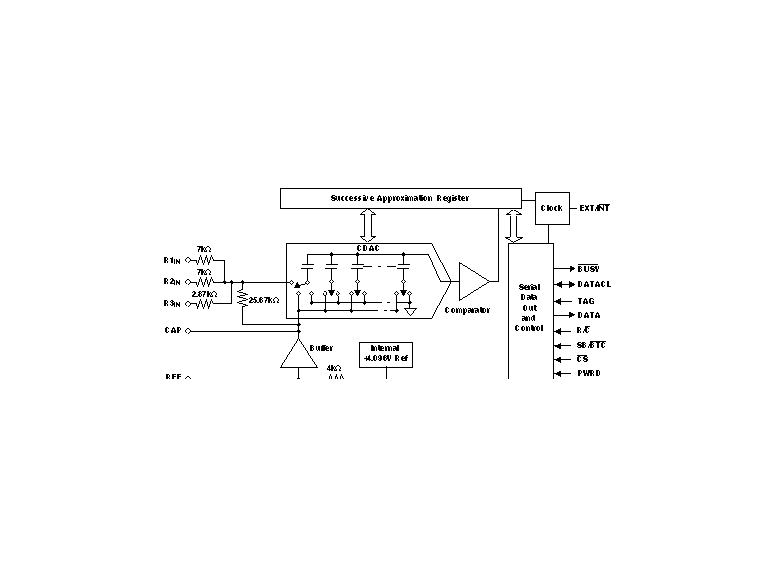

方框图

‌一、产品概述‌
ADS8519是德州仪器(TI)推出的一款完整的16位采样模数转换器，采用先进的CMOS结构。该器件包含完整的16位电容式逐次逼近寄存器(SAR)ADC，集成采样保持、基准电压源、时钟和串行数据接口。

‌二、主要特性‌

• ‌分辨率‌：16位无失码
• ‌采样率‌：250kSPS
• ‌输入范围‌：±10V、±5V、0V至8.192V
• ‌线性误差‌：
  • 最大INL：±1.5LSB(IB版本)/±3LSB(I版本)
  • 最大DNL：±1LSB(IB版本)/±2LSB(I版本)
• ‌信噪比‌：93dB(20kHz输入)
• ‌电源要求‌：
  • 模拟电源：5V
  • 数字I/O电源：1.65V至5.25V
• ‌功耗‌：典型110mW(250kSPS时)
• ‌封装‌：28引脚SSOP

‌三、电气特性‌

• ‌转换时间‌：2.2ms(典型值)
• ‌采集时间‌：1.8ms(典型值)
• ‌总周期时间‌：4ms
• ‌交流性能‌：
  • SFDR：100dB(典型值)
  • THD：-98dB(典型值，IB版本)
• ‌基准电压‌：
  • 内部基准：4.096V
  • 外部基准范围：3.9V至4.2V

‌四、接口与控制‌

• ‌串行接口‌：SPI兼容，支持菊花链(TAG)功能
• ‌时钟模式‌：可选择内部或外部数据时钟
• ‌数据格式‌：可选择二进制补码或直接二进制格式
• ‌控制信号‌：CS、R/C、BUSY、PWRD等

‌五、应用领域‌

• 工业过程控制
• 数据采集系统
• 数字信号处理
• 医疗设备
• 仪器仪表

‌六、封装与订购信息‌
提供两种版本：

• ‌ADS8519IB‌：更高精度版本(±1.5LSB INL)
• ‌ADS8519I‌：标准精度版本(±3LSB INL)
  工作温度范围：-40°C至+85°C

‌七、设计优势‌

• 无需外部精密电阻
• 可使用内部或外部基准
• 引脚排列与16位ADS7809(低速)和12位ADS7808、ADS8508兼容
• 简单的DSP接口

该器件特别适用于需要高精度、高速度数据转换的工业控制和仪器仪表应用，其灵活的输入范围和接口设计使其能够适应多种系统需求。
