该ADS8363为双16位、1MSPS的模数转换器(ADC),配备八个伪或四个全差分输入通道,分为两对,用于同步采集信号。模拟输入与ADC输入保持差分。输入多路复用器可采用伪差分模式,支持每个ADC最多四个通道(4x2),或全差分模式,允许每个ADC转换最多两个输入(2x2)。ADS7263是14位版本,ADS7223是ADS8363的12位版本。
*附件:ads7263.pdf
ADS8363、ADS7263和ADS7223提供两个可编程参考输出、灵活的电源电压范围、可编程自动音序器、每个通道最多存储四个转换结果的数据,以及多种关机功能。
所有设备均采用5毫米×5毫米、32针VQFN封装。
特性
- 八个伪差分或四个全差分输入
- 两个通道的同时采样
- 卓越的交流表现:
- 信噪比:
93 dB(ADS8363)
85 dB(ADS7263)
73 dB(ADS7223) - THD:
–98 dB(ADS8363)
–92 dB(ADS7263)
–86 dB(ADS7223)
- 信噪比:
- 双可编程和缓冲2.5伏参考允许:
- 两种不同的输入电压范围设置
- 两级PGA实施
- 可编程自动序列器
- 集成数据存储(每通道最多4个),用于过采样应用
- 安全应用的2位计数器
- 在扩展工业温度范围内:–40°C至+125°C内完全规范
参数

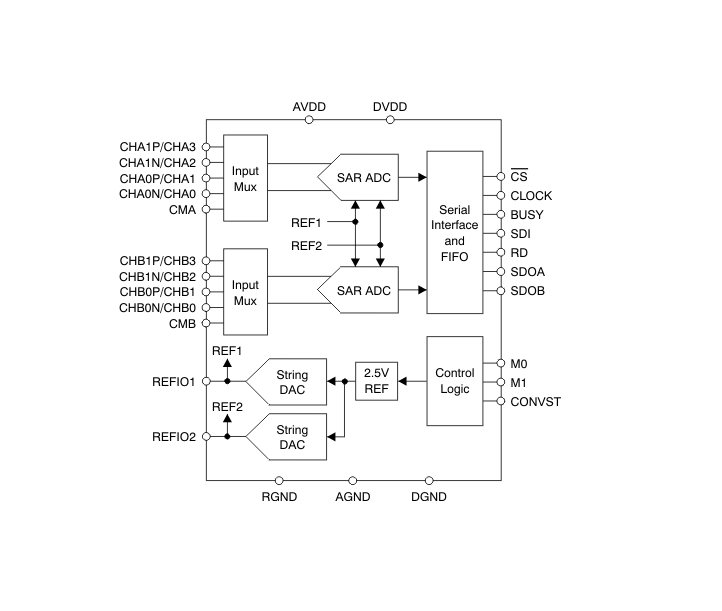

方框图

1. 产品概述
- 型号系列:ADS8363(16位)、ADS7263(14位)、ADS7223(12位)
- 类型:双通道、同时采样模数转换器(ADC)
- 核心特性:
- 支持8路伪差分或4路全差分输入通道
- 两个ADC通道可同时采样
- 最大采样率:1 MSPS
- 集成双路可编程2.5V基准电压源
- 内置数据存储器(每通道最多4个结果),支持过采样应用
- 工作温度范围:-40°C至+125°C
- 封装:32引脚VQFN(5mm×5mm)
2. 关键性能参数
- 分辨率:
- ADS8363:16位
- ADS7263:14位
- ADS7223:12位
- 信噪比(SNR) :
- ADS8363:93 dB(典型值)
- ADS7263:85 dB(典型值)
- ADS7223:73 dB(典型值)
- 总谐波失真(THD) :
- ADS8363:-98 dB(典型值)
- ADS7263:-92 dB(典型值)
- ADS7223:-86 dB(典型值)
- 线性误差:
- ADS8363:±3 LSB(半时钟模式),±4 LSB(全时钟模式)
- 电源电压:
- 模拟电源(AVDD):2.7V至5.5V
- 数字电源(DVDD):2.3V至5.5V
3. 功能模式
- 输入配置:
- 全差分模式(2×2):每ADC支持2个差分输入对
- 伪差分模式(4×2):每ADC支持4个单端输入
- 时钟模式:
- 半时钟模式:0.5-20 MHz时钟频率
- 全时钟模式:1-40 MHz时钟频率
- 操作模式:
- 模式I:手动通道控制,双数据输出
- 模式II:手动通道控制,单数据输出(仅半时钟模式)
- 模式III:自动通道选择,双数据输出
- 模式IV:自动通道选择,单数据输出(仅半时钟模式)
4. 接口与编程
- 串行接口:SPI兼容
- 控制引脚:
- M0、M1:模式选择
- CONVST:转换启动
- RD:数据读取
- CS:片选
- 寄存器系统:
- CONFIG寄存器:配置输入通道、功耗模式等
- REFDAC1/REFDAC2寄存器:控制内部基准DAC
- SEQFIFO寄存器:控制序列器和FIFO
- REFCM寄存器:基准和共模选择
5. 应用领域
6. 电源管理
- 功耗模式:
- 正常模式
- 掉电模式:5 μA电流
- 睡眠模式:1.2 mA电流
- 自动睡眠模式:转换间自动进入低功耗状态
7. 封装与可靠性
- 封装信息:32引脚VQFN(RHB)
- 热阻参数:
- 结到环境热阻:33.3°C/W
- ESD等级:
- 人体模型:±2000V
- 充电设备模型:±500V
- 基准电压:
- 内部基准:2.5V(典型值)
- 外部基准输入范围:0.5V至2.525V
- 数据保持:105°C下20年
8. 详细技术特性
- 模拟输入范围:±VREF
- 输入电容:45 pF(单端),22.5 pF(差分)
- 转换时间:
- 半时钟模式:17.5 tCLK
- 全时钟模式:35 tCLK
- 采集时间:100 ns
- 内部基准特性:
- 分辨率:10位
- 输出电压范围:0.5V至2.525V
- 可编程步进:2.44 mV
- 数字接口特性:
- 逻辑电平:CMOS/LVCMOS
- 输出负载电容:30 pF
9. 编程与寄存器映射
- 支持多种编程模式:
- 手动通道控制(模式I、II)
- 自动通道选择(模式III、IV)
- 特殊功能:
- 2位计数器(用于安全应用)
- 可编程序列器
- 集成FIFO数据存储
10. 布局与设计建议
- 关键布局指南:
- 电源去耦:1μF陶瓷电容
- 基准电容:22μF(最小值)
- 热管理:必须将散热焊盘焊接到PCB
11. 器件支持
- 文档支持:包含相关参考设计和技术文档
- 社区资源:TI E2E在线社区提供技术支持
该系列器件专为需要高精度、同时采样和多通道数据采集的工业应用设计,特别适合电机控制、电力监测等要求高可靠性和精度的系统,提供灵活的配置选项和优异的交流性能。
