‌NCP303160A智能功率模块技术解析与应用指南

安森美NCP303160A栅极驱动器在单一封装中集成了MOSFET驱动器、高侧MOSFET和低侧MOSFET。该栅极驱动器和MOSFET优化用于大电流、高效率直流-直流降压功率转换应用。NCP303160驱动器的平均电流高达60A，开关频率高达1MHz。与分立式元件解决方案相比，该驱动器是一套集成解决方案，可减少封装寄生效应和电路板空间。NCP303160A栅极驱动器设有内部自举二极管，支持Intel^®^ 电源状态4。该栅极驱动器采用PQFN39封装，无铅，符合RoHS指令。NCP303160A栅极驱动器非常适合用于台式机和笔记本电脑微处理器、路由器和交换机以及图形卡。

数据手册：*附件：onsemi NCP303160A栅极驱动器数据手册.pdf

特性

• 平均电流能力高达60A
• 峰值电流能力为80A (10ms)
• 通过80A封装级UIS测试，提高稳健性
• 高性能、通用占位、铜夹5mm x 6mm PQFN封装，带可湿性侧翼
• 能够以高达1MHz频率进行开关
• 兼容3.3V或5V PWM输入
• 正确响应3级PWM输入
• 精确的电流监控
• 使用3级PWM内部自举二极管进行过零检测
• 灾难性故障检测
  • 过热状态下的热标记 (OTP)
  • 过流保护故障 (OCP)
  • VCC和PVCC上欠压闭锁 (UVLO)
  • Boot-SW欠压保护故障
• 这些器件均为无铅器件，符合RoHS指令

原理图

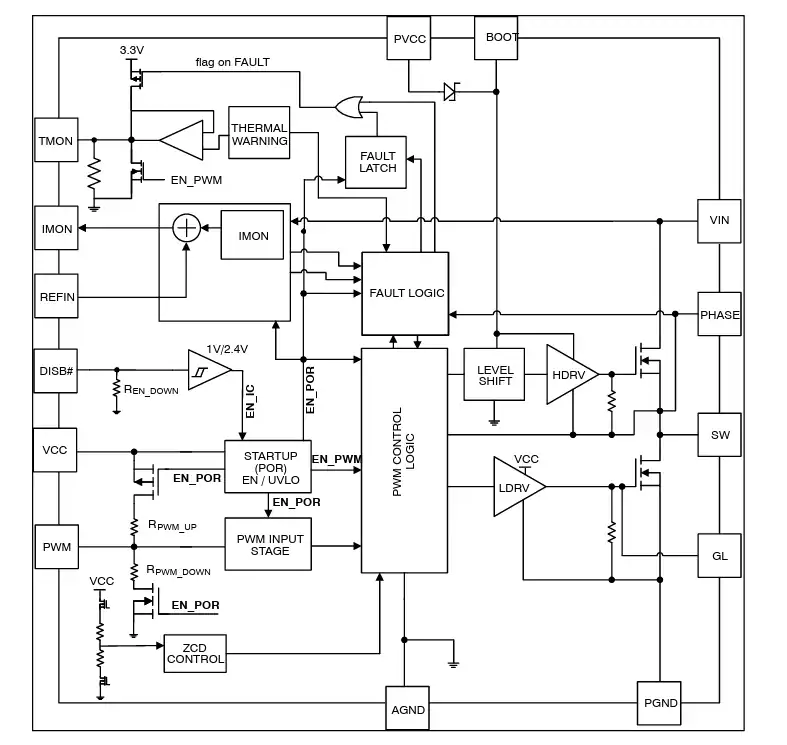

框图

NCP303160A智能功率模块技术解析与应用指南‌

---

‌一、产品概述‌

NCP303160A是安森美半导体推出的集成化电源解决方案，将‌MOSFET驱动器、高边MOSFET和低边MOSFET‌整合于5mm×6mm PQFN封装中。其设计针对大电流DC-DC降压转换应用，显著降低寄生参数与电路板空间占用，提升系统功率密度与可靠性。

---

‌二、核心技术特性‌

1. ‌高性能功率处理能力‌
   • ‌连续输出电流‌：60A（1MHz开关频率）
   • ‌峰值电流‌：80A（10ms脉宽）
   • ‌开关频率‌：支持高达1MHz操作
   • ‌输入电压范围‌：4.5V至20V
   • ‌驱动兼容性‌：适配3.3V/5V PWM输入信号
2. ‌集成保护功能‌
   • ‌ 过温保护（OTP） ‌：通过TMON/FLT引脚输出PTAT电压（0.6V@0°C，斜率8mV/°C）
   • ‌ 过流保护（OCP） ‌：周期限流阈值80A（典型值）
   • ‌ 欠压锁定（UVLO） ‌：VCC与PVCC双路监测
   • ‌ 负电流保护（NOCP） ‌：检测-50A反向电流
3. ‌智能监测技术‌
   • ‌ 电流监控（IMON） ‌：输出5mA/A比例信号，精度±5%（10A-40A范围）
   • ‌ 零电流检测（ZCD） ‌：配合三态PWM实现DCM模式控制

---

‌三、关键电路设计要点‌

1. ‌自举电路配置‌

• 建议使用‌ 0.1-0.22μF陶瓷电容（X5R-X7R） ‌作为BOOT-PHASE储能元件
• 高输入电压（>15V）场景需串联‌4.2-6Ω电阻‌以抑制SW节点振铃

2. ‌电源去耦设计‌

• VCC引脚需配置‌0.68-2.2μF陶瓷电容‌，布局时紧贴引脚与AGND平面

3. ‌PCB布局规范‌

• ‌大电流路径‌（VIN/SW/PGND）采用短而宽的铜箔布线
• ‌输入陶瓷电容‌直接跨接VIN与PGND引脚
• ‌IMON信号走线‌应远离开关节点，并在控制器侧布置RC滤波（10-47pF并联1kΩ电阻）

---

‌四、典型应用场景‌

‌应用领域‌	‌优势特性‌
桌面/笔记本CPU供电	1MHz高频开关支持动态电压调节
显卡VRM电路	80A峰值电流满足GPU瞬态需求
网络交换机电源	集成保护功能提升系统鲁棒性

---

‌五、性能优化建议‌

1. ‌热管理‌
   • 通过TMON引脚实时监控结温，结合θJA=16°C/W热阻参数设计散热体系
2. ‌效率提升措施‌
   • 根据典型特性曲线（图12），在20A负载时优选‌300-500kHz开关频率‌以平衡开关损耗与导通损耗
3. ‌故障处理机制‌
   • FAULT引脚在检测到OTP/OCP/UVLO时输出3V高电平，建议控制器配置中断响应逻辑

---

‌六、设计验证参考‌

• ‌ 评估板（EVB） ‌提供6层PCB设计范例（70mm×70mm，2oz铜厚），其层叠结构（图30-35）为高密度布局提供参考模板
