ADS5484/ADS5485（ADS548x）是一系列16位的模拟数字转换器（ADC），既有5V电源，也有3.3V电源，同时提供兼容LVDS的数字输出。ADS548x集成模拟输入缓冲器隔离了板载轨道和保持（T和H）的内部切换，避免干扰信号源，同时提供高阻抗输入。内部设有参考发生器以简化系统设计。内部抖动功能可用来提升SFDR。这些设备可直接兼容ADS5483/5482/5481，形成80至200 MSP的引脚兼容家族。ADS548x系列专为最高总ENOB设计，拥有出色的低噪声性能和无杂乱动态范围。
*附件：ads5484.pdf

ADS548x 系列采用 QFN-64 PowerPAD 封装。这些设备采用德州仪器互补双极工艺（BiCom3）构建，并在整个工业温度范围内（–40°C至85°C）均有规格要求。

特性

• 170/200-MSPS 采样率
• 16位分辨率，78 dBFS 噪声底
• SFDR = 95 dBc
• 片上高阻抗模拟缓冲器
• 高效的DDR LVDS兼容输出
• 断电模式：70 mW
• 针对针的 ADS5483/5482/5481,135/105/80-MSPS ADC
• QFN-64 PowerPAD 封装（9 毫米× 9 毫米封装）
• 工业温度范围：–40°C至85°C
• 应用
  • 无线基础设施
  • 测试与测量仪器
  • 软件定义无线电
  • 数据采集
  • 功率放大器线性化
  • 雷达
  • 医学影像

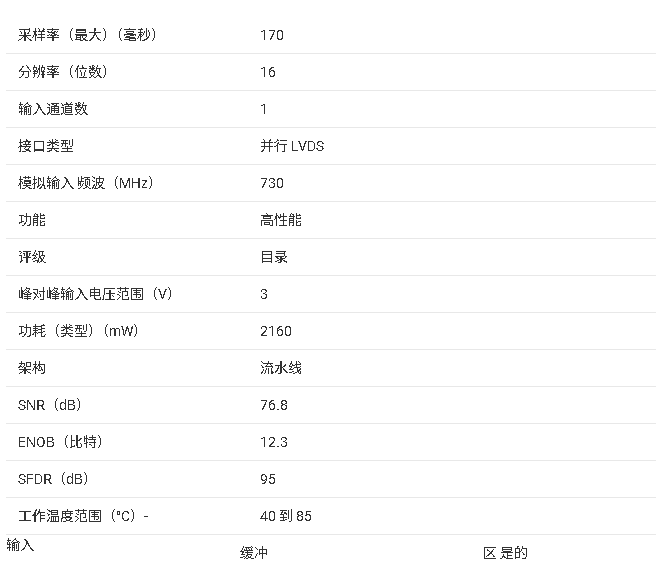

参数

一、产品概述‌

• ‌产品型号‌：ADS5484（170 MSPS）、ADS5485（200 MSPS）
• ‌制造商‌：德州仪器（Texas Instruments）
• ‌产品类型‌：16位流水线型模数转换器
• ‌封装形式‌：64引脚VQFN PowerPAD™封装（9mm×9mm）

‌二、核心特性‌

‌1. 主要技术参数‌

• 分辨率：16位（无失码）
• 转换速率：170 MSPS（ADS5484）、200 MSPS（ADS5485）
• 信噪比（SNR）：78 dBFS（噪声基底）
• 无杂散动态范围（SFDR）：95 dBc
• 模拟输入带宽：730 MHz（-3dB）
• 功耗：
  • 正常工作：2.16 W（典型值）
  • 轻睡眠模式：600 mW
  • 深睡眠模式：70 mW

‌2. 功能特性‌

• 片上高阻抗模拟输入缓冲器
• 高效DDR LVDS兼容输出
• 掉电模式
• 内部参考电压发生器
• 内部抖动功能（改善SFDR）
• 与ADS5483/5482/5481引脚兼容

‌三、应用领域‌

• 无线基础设施
• 测试和测量仪器
• 软件定义无线电
• 数据采集
• 功率放大器线性化
• 雷达系统
• 医疗成像

‌四、电气特性‌

‌1. 电源要求‌

• 模拟电源AVDD5：+4.75V至+5.25V
• 模拟电源AVDD3：+3.15V至+3.45V
• 数字电源DVDD3：+3.0V至+3.6V

‌2. 静态特性‌

• 积分非线性（INL）：±3 LSB（最大值）
• 微分非线性（DNL）：±1.0 LSB（最大值）
• 增益误差：±2%FS（典型值）
• 偏移误差：±15 mV（最大值）

‌五、动态性能‌

‌1. 关键动态参数‌

• SNR（fIN = 10 MHz）：76.8 dBFS（ADS5484典型值）
• SFDR（fIN = 10 MHz）：97 dBc（ADS5484典型值）
• 总谐波失真（THD）：-96.3 dBc（fIN = 10 MHz，ADS5484）
• 有效位数（ENOB）：12.3位（fIN = 10 MHz，ADS5484）

‌六、引脚配置与功能‌

‌1. 模拟输入引脚‌

• INP、INM（引脚11、12）
• 差分输入范围：3 VPP（全差分）

‌2. 时钟输入‌

• CLKP、CLKM（引脚21、22）
• 推荐使用3-VPP差分正弦波时钟

‌3. 数字输出‌

• 8个LVDS兼容DDR数据输出
• 数据准备就绪信号DRY_P/DRY_M
• 输出数据格式：偏移二进制

‌七、电源管理‌

• ‌正常工作模式‌：2.16 W（总功耗）
• ‌轻睡眠模式‌：600 mW（快速唤醒：0.6 ms）
• ‌深睡眠模式‌：70 mW（慢速唤醒：6 ms）

‌八、封装与工作条件‌

• 工作温度范围：-40°C至+85°C
• 封装：64引脚VQFN PowerPAD
• 暴露焊盘必须焊接至地平面

‌九、技术优势‌
ADS5484/ADS5485通过其16位高分辨率、170/200 MSPS采样速率和低功耗特性，为高性能应用提供了优异的动态性能。片上模拟输入缓冲器隔离了内部采样保持电路的开关扰动，同时提供高阻抗输入。内部抖动功能可改善SFDR性能，使其特别适合高IF采样和宽带信号处理应用。
