PMOS 和 NMOS 的区别及其在实际应用中的选择

PMOS（正极性金属氧化物半导体）和 NMOS（负极性金属氧化物半导体）是两种基本的 MDD辰达半导体的场效应晶体管（FET），它们的结构、工作原理和应用都有显著的差异。理解这两种晶体管的特点以及如何选择它们，在实际的电子设计和电路调试中非常重要，尤其是在高频、高效能电路和集成电路中。

一、基本工作原理对比
NMOS（负极性）：
NMOS晶体管通常是由N型半导体材料构成，源极和漏极也是N型材料，基极则是P型材料。其工作原理是，当栅极施加正电压时，电子在P型衬底中形成导电通道，电子从源极流向漏极，从而实现电流的导通。
导通条件：栅极电压高于源极电压（Vgs > Vth，阈值电压）。
关断条件：栅极电压低于源极电压（Vgs < Vth）。
PMOS（正极性）：
PMOS晶体管的源极和漏极是P型半导体材料，而基极和衬底是N型半导体。当栅极施加负电压时，P型材料中的空穴会被吸引到栅区，形成导电通道，空穴从源极流向漏极，实现电流的导通。
导通条件：栅极电压低于源极电压（Vgs < Vth）。
关断条件：栅极电压高于源极电压（Vgs > Vth）。

二、PMOS 与 NMOS 的关键参数区别
导电载流子：
NMOS：导电载流子是电子，电子的迁移速度较快，因此NMOS在开关速度、响应时间和工作频率上通常优于PMOS。
PMOS：导电载流子是空穴，空穴的迁移速度较慢，因此PMOS的性能通常比NMOS差，尤其在高频应用中，PMOS的响应时间较慢。
正向压降（Vf）：
NMOS的正向压降较低，通常为 0.5V 左右，意味着在导通状态下电流损耗较小。
PMOS的正向压降较高，通常为 0.7V 到 1V，因此在高电流应用中，PMOS会产生更高的损耗。
开关速度：
NMOS：由于电子的迁移速度较快，NMOS的开关速度通常比PMOS快，适合高速数字电路和高频开关电源。
PMOS：空穴的迁移速度较慢，因此PMOS的开关速度较慢，限制了其在高频场合的应用。
反向恢复时间（trr）：
NMOS：反向恢复时间短，适合高频整流和开关电源。
PMOS：反向恢复时间较长，因此在高频电路中可能会造成较大的损耗。

三、NMOS 与 PMOS 的应用场景
NMOS 应用：
逻辑电路与数字电路：NMOS常用于 CMOS 逻辑电路中，CMOS电路的特点是低功耗、高性能。由于NMOS具有较低的开关损耗和较快的开关速度，因此在高速计算与信号处理的电路中得到广泛应用。
高效开关电源：NMOS通常用于高频开关电源和DC-DC转换器中，作为功率开关或同步整流器件。NMOS的低导通电阻和高开关速度使其适用于需要高效能的电源设计。
电流驱动与功率放大：在大电流驱动和功率放大应用中，NMOS因其较高的导电能力和快速响应，通常作为主功率开关。
PMOS 应用：
低功耗电路：由于PMOS具有较高的阈值电压和低的静态电流，因此适用于低功耗的模拟电路和一些低频应用。
电源管理：PMOS常被用作电源管理电路中的高侧开关。尤其在一些需要控制电源的启停状态、关闭时没有漏电的电路设计中，PMOS能够提供优良的电源切换功能。
集成电路：PMOS与NMOS结合，可以形成CMOS电路，在现代集成电路（IC）中得到了广泛应用，尤其在微处理器、存储器和逻辑电路中。

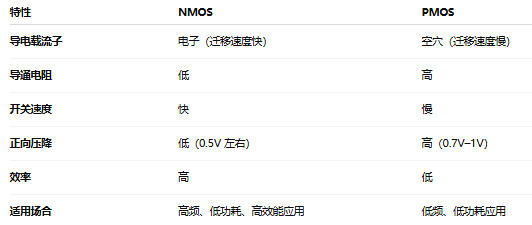

四、NMOS 和 PMOS 的优缺点

五、NMOS 和 PMOS 在电路设计中的协作：
尽管 NMOS 和 PMOS 各有优缺点，但它们通常会在同一个电路中协作工作，尤其是在 CMOS（互补金属氧化物半导体）电路中。CMOS技术结合了两种晶体管的优点，从而实现低功耗、高效率的电路设计。
在 CMOS 电路 中，NMOS 和 PMOS 交替工作，NMOS 用于拉低电平，PMOS 用于拉高电平。这样，在逻辑高时，PMOS 关闭，NMOS 导通；在逻辑低时，NMOS 关闭，PMOS 导通。这样使得电路能够在很低的功耗下完成逻辑运算。

NMOS 具有更好的导电性、较低的导通电阻和更快的开关速度，因此它广泛用于高速、大功率电路，如开关电源、功率放大器等高效能应用。
PMOS 虽然在导电性和速度上逊色于NMOS，但它适用于低功耗、低频应用，并且在高侧开关、CMOS电路中起到重要作用。
在实际应用中，工程师通常根据电路的具体需求来选择 NMOS 或 PMOS，或者将两者结合使用，以发挥各自的优势，设计出更加高效、低功耗的电路系统。
