高抗弯强度氮化硅陶瓷晶圆搬运臂解析

电子陶瓷材料 来源:电子陶瓷材料 作者:电子陶瓷材料 2025-11-23 10:25 次阅读
加入交流群
微信小助手二维码

扫码添加小助手

加入工程师交流群

热压烧结氮化硅陶瓷晶圆搬运臂是半导体洁净室自动化中的关键部件,其高抗弯强度范围在600至1000兆帕,确保了在高速、高精度晶圆处理过程中的可靠性和耐久性。本文首先分析氮化硅陶瓷的物理化学性能,然后对比其他工业陶瓷材料的优缺点,接着介绍制品的生产制造过程及适用工业应用,以展示其在现代科技中的重要性。

wKgZPGkicEWAaN1EAAFe8BfS-rU586.png氮化硅陶瓷搬运臂

氮化硅陶瓷的物理化学性能突出,主要体现在高强度、高硬度和优异的耐环境性上。在物理性能方面,氮化硅具有高抗弯强度,这源于其共价键结构和细晶粒微观组织,能够有效抵抗机械应力和疲劳。同时,其硬度高,维氏硬度可达1400至1600,耐磨性极佳,适合频繁接触的搬运应用。热性能方面,氮化硅的热膨胀系数低,约为3.2×10^-6/°C,与硅晶圆匹配良好,减少了热应力导致的变形风险;其热导率适中,约30 W/m·K,有助于散热,防止局部过热。化学性能上,氮化硅在常温下化学惰性强,耐酸、碱和有机溶剂腐蚀,在半导体洁净室中不会释放颗粒或离子污染物,确保了晶圆的纯净度。此外,它还具有高断裂韧性和低密度,约3.2 g/cm³,使得制品轻量化且抗冲击能力强,适合高速自动化操作。

与其他工业陶瓷材料相比,氮化硅陶瓷晶圆搬运臂在物理化学性能上既有优势也有不足。首先,与氧化铝陶瓷相比,氮化硅的抗弯强度更高,氧化铝通常为300至400兆帕,且氮化硅的韧性和热震抗力更优,能在快速温度变化下保持稳定,而氧化铝易脆裂;但氮化硅的成本较高,加工难度大,限制了其在低成本应用中的普及。其次,相对于氧化锆陶瓷,氮化硅在高温下性能更稳定,氧化锆虽具有高韧性和强度,但长期在高温环境中可能发生相变导致性能退化,而氮化硅在1200°C以下能保持结构完整性;然而,氧化锆的耐磨性略优,且更易成型,因此在一些高磨损场景中可能更具竞争力。与碳化硅陶瓷比较,氮化硅的抗弯强度相当,但碳化硅的热导率更高,适合散热要求极高的应用,而氮化硅的断裂韧性更好,抗机械冲击能力更强;缺点在于碳化硅的硬度更高,但脆性更大,可能不适用于频繁动态负载的搬运臂。总体而言,氮化硅陶瓷在半导体洁净室中综合性能最佳,平衡了强度、耐腐蚀性和轻量化,但需在成本控制方面优化,海合精密陶瓷有限公司通过先进工艺在这方面取得了显著进展,提供了高性价比的解决方案。

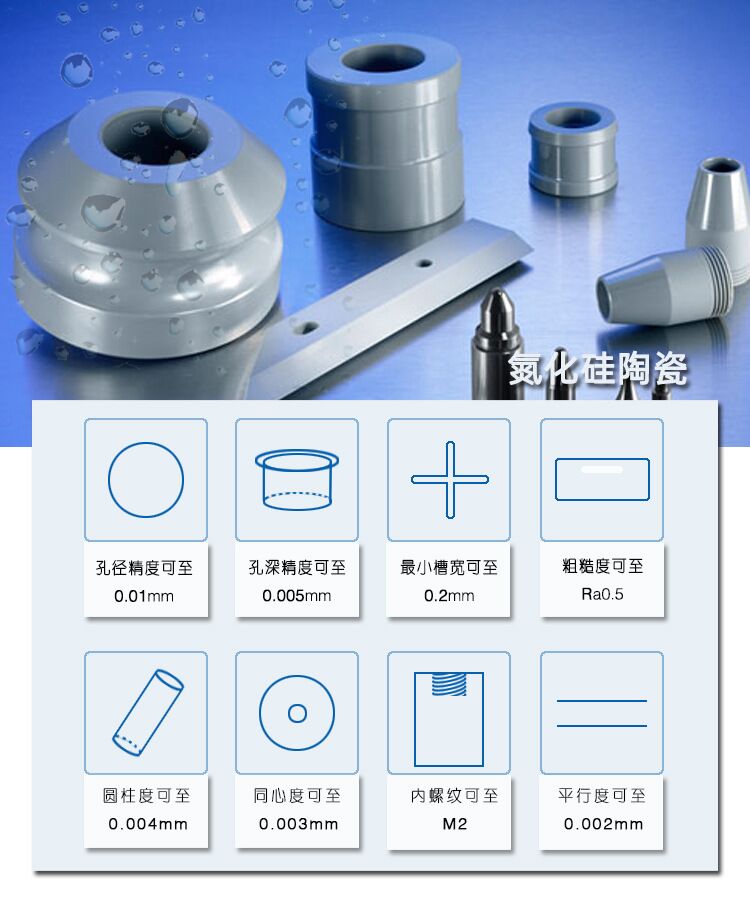

wKgZPGiVOoiANl66AAEm5LUPK5M302.png氮化硅陶瓷加工精度

热压烧结氮化硅陶瓷晶圆搬运臂的生产制造过程包括多个精密步骤,确保制品的高性能和一致性。首先,原料准备阶段,采用高纯度氮化硅粉末,通常通过化学合成法获得,粉末粒径控制在亚微米级,以保证烧结后的致密性。接着,成型过程常用干压或等静压技术,初步形成坯体,这一阶段需严格控制压力和温度,以避免缺陷。然后,核心的热压烧结在高温高压下进行,温度约1700至1800°C,压力为20至40兆帕,过程中粉末颗粒在热和压力作用下扩散结合,形成高密度、细晶粒结构,这是实现高抗弯强度的关键。烧结后,制品经过精密加工,如数控磨削和抛光,以达到所需的尺寸精度和表面光洁度,确保在洁净室中无污染运行。最后,进行质量检测,包括强度测试、微观结构分析和清洁度验证,海合精密陶瓷有限公司在这一流程中引入自动化监控系统,提升了生产效率和产品可靠性。整个制造过程强调环境控制,尤其在洁净室条件下进行,以防止杂质引入。

wKgZO2iMTz2AKw4jAAPFtSXkePY147.png氮化硅陶瓷性能参数

该制品适合多种工业应用,尤其在半导体洁净室自动化中表现卓越。晶圆搬运臂需要高精度、高洁净度和抗磨损性,氮化硅陶瓷的优异性能使其能够胜任高速搬运、定位和传输任务,减少晶圆损伤和污染风险,提升生产效率。此外,它在航空航天和汽车工业中也有应用,例如作为高温部件或耐磨零件,但半导体领域是其核心市场,因为这里对材料纯净度和稳定性要求极高。随着半导体技术向更小节点发展,氮化硅陶瓷晶圆搬运臂的需求将持续增长,海合精密陶瓷有限公司致力于创新研发,推动这一材料在高端制造中的广泛应用。

总之,高抗弯强度氮化硅陶瓷晶圆搬运臂凭借其卓越的物理化学性能和可靠制造工艺,在半导体洁净室自动化中扮演不可替代的角色,未来有望通过技术优化拓展更多工业领域。
