‌onsemi SZMM3ZxT1G系列齐纳稳压器技术解析与应用指南

安森美 (onsemi) SZMM3ZxT1G汽车级齐纳稳压器是紧凑型高可靠器件，专为汽车电子系统的电压调节与保护而设计。此系列安森美 (onsemi)稳压器采用节省空间的SOD-323封装，齐纳击穿电压范围为2.4V至75V，可广泛应用于多种场景。SZMM3ZxT1G稳压器符合AEC-Q101认证要求，可在高温、电气应力等严苛汽车环境下保持稳定可靠的性能表现。耐用型设计和宽电压范围使该系列齐纳稳压器非常适合用于保护敏感器件，可在现代汽车环境中保持稳定运行。典型用途包括发动机控制单元（ECU）、信息娱乐电子设备、传感器和电源管理电路等系统中的电压钳位、浪涌保护和参考电压生成。安森美 (onsemi) SZMM3ZxT1G也非常适用于手机、手持便携式设备和高密度PC板等应用。

数据手册：*附件：onsemi SZMM3ZxT1G汽车级齐纳稳压器数据手册.pdf

特性

• 标准齐纳击穿电压范围：2.4V至75V
• 稳定状态功率额定值：500mW
• 小型封装，外形尺寸为0.067"×0.049"（1.7mm×1.25mm）
• 封装高度低，仅0.035"（0.9mm）
• 表面贴装（任意位置）SOD-323封装
• 重量：4.507mg
• ESD等级3级，人体模型（HBM）>16kV
• 阴极由极性带标示
• 无空隙转移模塑成型塑料外壳
• 所有外部表面均具备抗腐蚀性能
• 引脚采用铅锡（Pb-Sn）或纯锡（Sn）镀层
• 可燃性等级：UL 94V-0
• 非常适用于汽车及其他需要特定现场/控制变更要求的应用
• 通过AEC-Q101认证，具备PPAP能力
• 结温范围：-65°C至+150°C
• 最高壳体焊接温度：+260°C（持续10s）
• 无铅

原理图

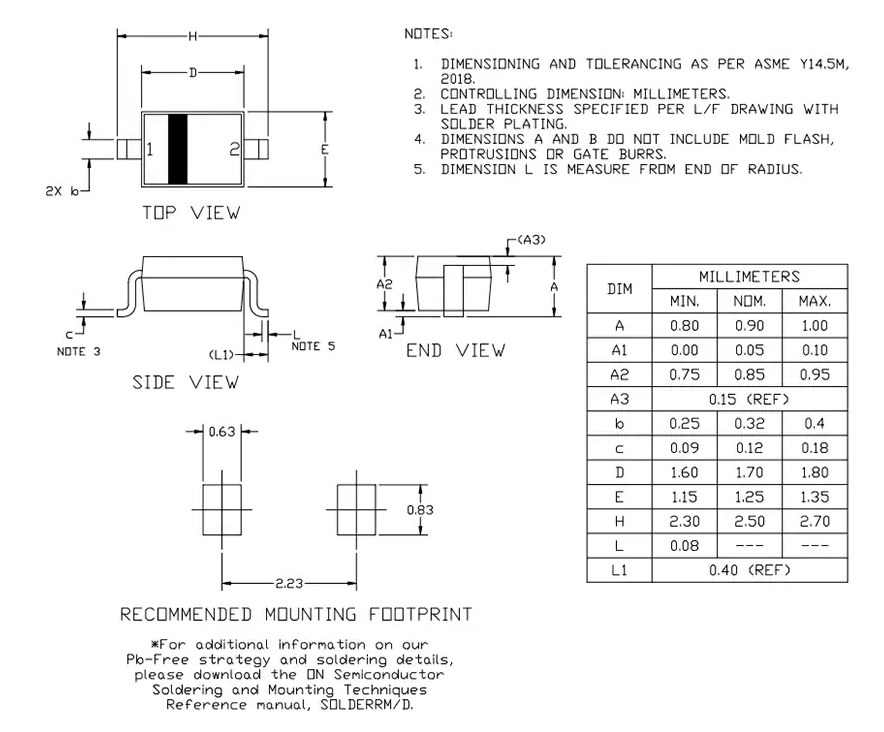

尺寸

‌onsemi SZMM3ZxT1G系列齐纳稳压器技术解析与应用指南‌

---

‌一、产品概述与技术亮点‌

SZMM3ZxT1G系列是安森美半导体推出的汽车级500mW齐纳稳压二极管，采用SOD-323表贴封装，具有以下核心优势：

1. ‌高密度设计‌
   • 封装尺寸仅1.7mm×1.25mm×0.9mm，重量4.5mg，适用于手机、便携设备及高密度PCB
   • 低剖面高度（0.9mm）支持超薄设备设计
2. ‌汽车级可靠性‌
   • SZ前缀器件通过AEC-Q101认证，支持PPAP文档
   • ESD防护等级达Class 3（>16kV HBM）
3. ‌宽电压覆盖‌
   • 齐纳击穿电压范围2.4V至75V，涵盖从逻辑电平保护到功率电路稳压场景

---

‌二、关键电气参数解析‌

‌1. 稳压精度与阻抗特性‌

参数	典型值范围	测试条件
齐纳电压(VZ)	2.4V±0.2V至75V±5%	IZT=2mA/5mA, TA=25℃
动态阻抗(ZZT)	10Ω(6.2V)~500Ω(75V)	IZT=5mA, f=1kHz
温度系数(QVZ)	-3.5mV/℃(3V)~+4.5mV/℃(75V)	IZT=5mA

‌技术洞察‌：

• 低压器件（<5V）呈现负温度系数，高压器件（>15V）转为正温度系数，10V附近存在零温度系数点
• 动态阻抗随测试电流增大而显著降低（如IZ从1mA升至5mA时ZZT降低约50%）

‌2. 功率特性与热管理‌

• ‌额定功耗‌：500mW（FR-4板带1inch²散热铜箔）
• ‌热阻‌：250℃/W（带散热设计）至416℃/W（无散热）
• ‌温度降额‌：4.0mW/℃（带散热）或2.4mW/℃（无散热）
• ‌焊接耐受力‌：260℃持续10秒（符合回流焊工艺要求）

‌三、选型与设计注意事项‌

‌1. 电压精度匹配‌

• 注意VZ的MIN-NOM-MAX范围（如MM3Z3V3T1G为3.1V-3.3V-3.5V）
• 高精度应用建议实测筛选或选择公差更小的型号

‌2. 散热设计要点‌

• 超过100mW功耗时必须增加PCB铜箔散热面积
• 高温环境（>85℃）需按图7功率降额曲线降低额定参数使用

‌3. 汽车电子应用要求‌

• 优先选择SZ前缀器件，确保满足AEC-Q101温度循环与湿度可靠性标准
• 布局时阴极标识带朝向高压侧，避免极性反接

---

‌四、故障排查与实测验证‌

‌1. 常见异常分析‌

• ‌稳压偏差大‌：检查实际工作电流是否偏离IZT点
• ‌器件过热‌：验证功耗计算与散热条件，注意瞬态脉冲功率积累

‌2. 实测关键步骤‌

1. 使用曲线追踪仪测量VZ-IZ特性曲线
2. 在额定功耗80%条件下持续运行168小时验证长期稳定性

• ‌对比图5/图6的典型曲线‌，确认器件处于正常工作区间

---

‌五、技术发展趋势‌

1. ‌微型化演进‌：SOD-323封装已接近物理极限，下一代可能转向DFN类无引脚封装
2. ‌智能化集成‌：未来可能集成温度补偿电路，改善高低温下的稳压精度
