新思科技与英伟达深化战略合作

新思科技（纳斯达克代码：SNPS）在近期举办的英伟达GTC大会上展示了从芯片到系统工程解决方案的技术突破。这些创新成果将为下一个工业创新时代筑牢技术根基。如今，新思科技已与Ansys完成合并，拓展后的产品组合进一步提升了开发效率与产品性能，并为研发工作解锁深度洞察，应用范围将全方位覆盖从原子级半导体设计，到汽车等大型物理系统开发等场景。

通过与英伟达的深度合作，新思科技正持续强化AI集成能力，赋能更智能的制造业、芯片设计与物理仿真技术，实现跨工程工作负载的AI与GPU加速计算，让工程研发更智能、更高效、更直观。

英伟达工业和计算工程总经理Tim Costa：AI正在重新定义工程和设计领域的可能性。通过在新思科技解决方案中集成英伟达AI物理技术与智能体AI，开发者能够以超高保真度与速度仿真现实世界的复杂场景，从容应对更具挑战性的研发任务。

新思科技首席产品开发官Shankar Krishnamoorthy：“尽管系统复杂性与日俱增，但工程研发的节奏仍在不断加快。这充分证明了AI与GPU加速技术让我们产品组合的能力与性能有了大幅提升。凭借领先的AI技术实力与业界最全面的GPU加速产品组合，新思科技正引领客户迈向技术转型。我们与英伟达携手，将成为推动下一代工程能力、研发速度与创新活力的驱动力量。”

本次大会期间，新思科技联合英伟达发布了以下进展：

智能体AI携手合作，共同研发下一代半导体

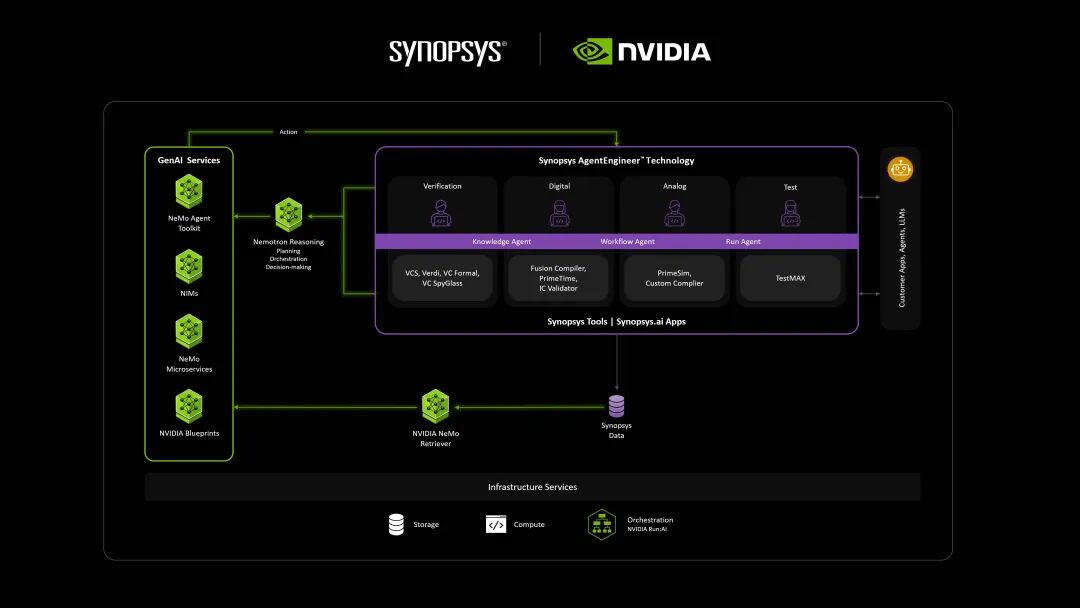

新思科技正在与英伟达合作，开拓AI芯片设计的新领域。通过将新思科技AgentEngineer技术与包含英伟达Nemotron开放模型和数据的英伟达NeMo智能体工具包深度融合，新思科技进一步优化自主设计流程的研发效率，在提升开发效率与设计质量的同时，加快产品上市速度，推动行业创新进程。

例如，目前处于研发阶段的新思科技芯片设计智能体已应用于形式化验证流程，不仅提升了签核深度与效率，还能精准识别人工审查易遗漏的关键漏洞。这充分展现了AI作为工程研发中的优化工具、辅助伙伴与协作力量所具备的变革性价值。目前，英伟达正试点应用新思科技AgentEngineer技术开展AI驱动的形式化验证工作，进一步验证该技术在先进设计流程中的实际应用价值。

新思科技正在扩展其GPU加速软件产品组合，作为业界覆盖最全面的产品组合，目前涵盖近20种产品，可有效应对计算密集型工作负载难题，具体技术突破包括：

超高速物理仿真：Ansys Fluent流体仿真软件通过利用GPU加速计算和AI初始化，实现了500倍的运算速度提升。在8块英伟达Blackwell GPU上运行时，Ansys Fluent的工作负载处理速度较258核CPU提升了50倍。此外，通过采用英伟达PhysicsNeMo AI物理框架和英伟达DoMINO NIM工具进行仿真，初始化初始解决方案的精度显著提升，使得GPU运算效率再增10倍。这意味着原本需要两周完成的仿真任务，如今约40分钟即可完成。

材料探索：在计算材料仿真领域，新思科技同样取得重大突破。依托英伟达加速计算技术，我们为材料研发与半导体设计提供了更快速、更高效的研究手段。通过将新思科技QuantumATK原子仿真与英伟达CUDA-X库及Blackwell架构相集成，新思科技让工程团队使用密度泛函理论（DFT）与非平衡格林函数（NEGF）方法的结果效率提高了15倍。这一突破让客户能够以更出色的速度与效率仿真、分析各类材料，为下一代AI驱动的应用、产品及系统研发注入强劲动力。
