无菌注射剂灌装线工业物联网Modbus RTU 转Modbus TCP 网关应用案例

一、项目背景：无菌注射剂灌装生产线的通讯困境

在工业自动化领域的医药无菌注射剂灌装生产线中，某企业采用施耐德 HMI（Modbus RTU 协议）负责灌装参数设定（如剂量 5ml±0.02ml）、设备操作监控，搭配西门子 S7-1500 PLC（Modbus TCP 协议）控制灌装阀、无菌隔离舱、在线检漏设备的运行。两者需实时协同：HMI 需向 S7-1500 PLC 下发灌装剂量、灌装速度（100 瓶 / 分钟）、无菌舱压力设定值（0.12MPa），S7-1500 PLC 需反馈实际灌装剂量、设备运行状态、检漏结果（合格 / 不合格），以保障注射剂剂量精度与无菌安全。但因双方采用不同总线协议，缺乏直接通讯通道，原有 “操作员在 HMI 记录参数后手动录入 PLC” 的衔接方式效率低下，日均因参数偏差导致的生产停滞达 2 次，单次停滞需废弃整批药液（约 2000 瓶），直接损失超 12 万元。无菌注射剂生产作为医药行业的核心领域，是工业自动化中对无菌控制、剂量精度要求极高的前景行业（2025 年全球注射剂市场规模预计超 1800 亿美元），对工业物联网环境下数据的实时性、合规性提出了严苛标准（符合 GMP、FDA 21 CFR Part 11 要求）。

二、项目痛点

1.协议异构阻断灌装控制：HMI 的 Modbus RTU 协议与 S7-1500 PLC 的 Modbus TCP 协议无法直接兼容，无物联网网关中转时，灌装参数需操作员每 15 分钟在 HMI 记录后，通过 PLC 编程软件手动输入，单次数据传递延迟超 20 分钟，导致灌装剂量控制偏差超 0.05ml，曾引发 1 批注射剂剂量不合格，报废损失超 15 万元；生产节拍从 100 瓶 / 分钟降至 60 瓶 / 分钟，日产能从 12 万瓶降至 7.2 万瓶，效率下降 40%。

2.数据采集追溯断层：原有系统无专用数据采集器，灌装剂量、无菌舱压力、检漏合格率等关键工艺数据仅分别存储于 HMI 本地（存储周期 24 小时）与 PLC 内存，无法自动上传至工业物联网平台与 GMP 数据归档系统，审计追踪时需人工整理纸质记录，耗时超 60 小时，不符合 FDA 21 CFR Part 11 对 “电子数据不可篡改、可追溯” 的要求，面临监管部门整改风险。

3.工业环境适应性差：生产线位于无菌洁净区（Class 100），传统 RS485 转以太网模块防护等级低（IP20）、不耐受洁净区的湿热灭菌（温度 121℃、湿度 100%），日均通讯中断 1-2 次，每次中断需停产消毒并重启设备，恢复耗时超 4 小时，单日减少有效生产时间约 8 小时，损失产能超 4.8 万瓶。

4.设备负载超限引发安全风险：尝试通过第三方软件实现数据转发，导致 HMI 触控响应延迟超 3 秒（CPU 负载升至 89%）、S7-1500 PLC CPU 负载达 85%，超出安全运行阈值（HMI≤80%、PLC≤75%），引发灌装阀开关延迟，导致部分瓶体漏液，漏液率从 0.1% 升至 0.8%，额外增加清洁与物料损失成本超 6 万元 / 月。

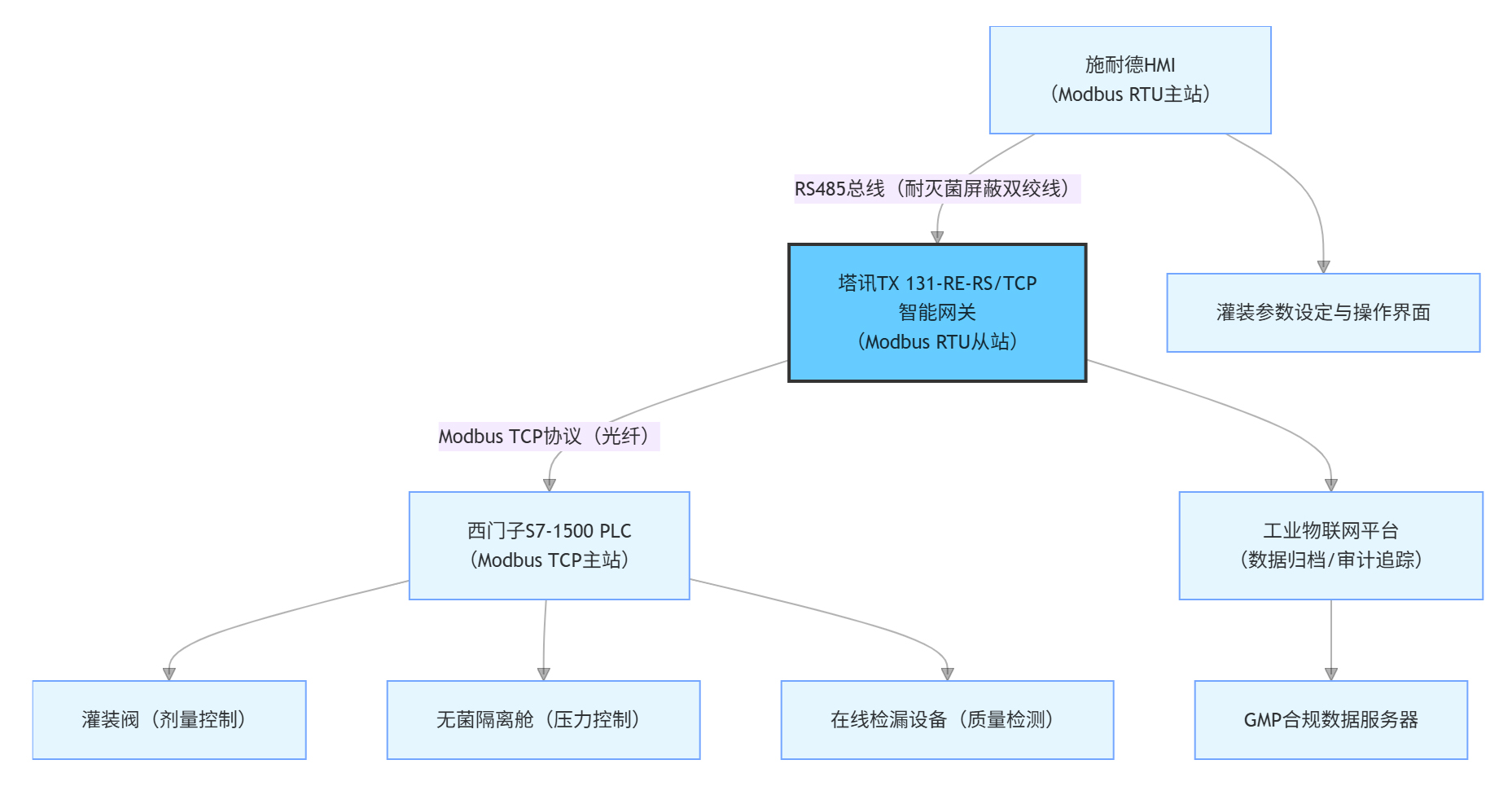

三、系统结构拓扑图

四、塔讯 TX 131-RE-RS/TCP 网关功能简介

作为核心工业网关，该设备实现 Modbus RTU 从站到 Modbus TCP 从站的双向协议转换，关键功能深度适配无菌注射剂灌装场景需求：

·协议兼容：严格遵循 Modbus RTU（IEC 61158）与 Modbus TCP（IEC 61158）协议规范，支持 9600-115200bps 可调波特率（适配 HMI 通讯参数：9600bps、偶校验、8 数据位、1 停止位）与 10/100Mbps 自适应以太网速率，自动识别 S7-1500 PLC 的寄存器地址映射规则，确保灌装参数与指令传输无格式偏差，符合注射剂 “剂量零误差” 要求。

·数据处理：内置双核工业级处理器，每秒可完成 2300 次以上数据转换，转换延迟≤21μs，支持 1800 点数据映射，满足灌装剂量（4 字节浮点数）、无菌舱压力（4 字节浮点数）、检漏结果（1 字节布尔值）等多类型数据同步传输，数据更新频率达 2 次 / 秒，符合 GMP 对 “实时监控” 的标准。

·工业适配：具备 IP40 防护等级（适配洁净区环境），外壳采用 316L 不锈钢材质（耐湿热灭菌、耐腐蚀），支持 24VDC 宽压供电（±10% 波动兼容）；采用宽温设计（10℃-50℃），耐受洁净区温湿度波动；抗电磁干扰性能符合 EN 61000-6-2 标准，避免检漏设备高频信号导致的数据丢包。

·物联与合规扩展：支持本地数据缓存（容量 3GB，缓存周期 90 天），通过 MQTT 协议对接工业物联网平台与 GMP 数据服务器，实现工艺数据实时归档与不可篡改存储；内置审计追踪日志功能，记录每一次参数修改、数据传输的时间戳与操作员信息，满足 FDA 21 CFR Part 11 要求；支持故障自恢复，通讯中断后≤80ms 重新建立连接，保障无菌生产连续。

五、解决方案与实施过程

（一）方案设计

采用塔讯智能网关构建 “HMI - 网关 - PLC” 通讯架构：网关 Modbus RTU 侧作为 HMI 的从站，实时采集灌装剂量（DB1.DBD10）、灌装速度（DB1.DBD20）、无菌舱压力设定值（DB1.DBD30）；Modbus TCP 侧作为 S7-1500 PLC 的从站，将采集到的参数传输至 PLC，同时接收 PLC 反馈的实际剂量（DB2.DBD10）、设备状态（M10.0-M10.2）、检漏结果（DB2.DBD20），实现双向数据实时交互，数据更新频率 2 次 / 秒，满足注射剂灌装控制需求。

（二）实施步骤

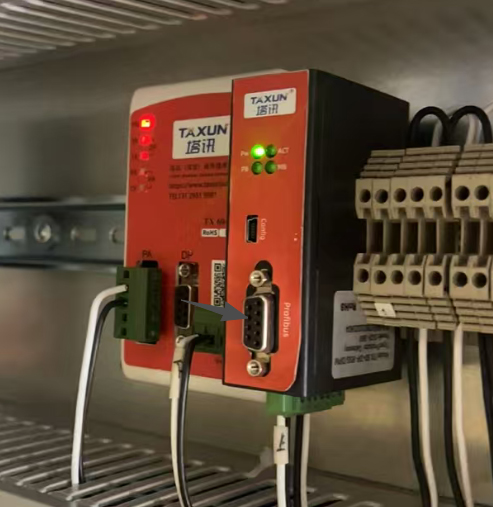

1.硬件部署：网关安装于洁净区外的控制室机柜内，通过耐灭菌屏蔽 RS485 电缆（长度 30 米，穿墙接线盒密封处理）接入 HMI 的 RS485 通讯端口；通过单模光纤（抗干扰性强，适配洁净区与控制室 400 米距离）连接 S7-1500 PLC 的以太网交换机，配置 IP 地址（192.168.11.100）与 PLC（192.168.11.10）同网段，做好独立接地处理（接地电阻≤4Ω），避免车间静电干扰。

2.参数配置：使用塔讯配置软件建立数据映射表 —— 将 HMI 的灌装参数（剂量：40001、速度：40002、压力：40003）映射至网关寄存器；将 PLC 的反馈数据（实际剂量：30001、设备状态：10001-10003、检漏结果：30002）映射至网关对应寄存器，设置数据更新周期 100ms，启用 “数据校验”“审计日志”“断网重连” 功能，日志保存周期 90 天。

3.联调与合规测试：在工业物联网平台与 HMI 同步验证数据传输（延迟≤21μs，丢包率 0%）；模拟灌装剂量调整（从 5ml 降至 2ml），测试 PLC 接收指令后灌装阀的响应时间（≤50ms）；邀请第三方机构验证审计日志符合 FDA 21 CFR Part 11 要求，确保通过 GMP 复评。

六、应用效果与前后对比

（一）实施后效果

1.灌装精度与合规性双提升：数据传输延迟降至 21μs 内，HMI 与 PLC 参数同步无偏差，灌装剂量控制偏差从 ±0.05ml 降至 ±0.01ml，剂量不合格事件从 2 次 / 日降至 0 次，每月减少产品废弃损失超 36 万元；生产节拍从 60 瓶 / 分钟提升至 110 瓶 / 分钟，日产能从 7.2 万瓶增至 13.2 万瓶，效率提升 83%，满足市场对注射剂的激增需求。

2.数据追溯效率大幅提升：通过网关将工艺数据自动归档至工业物联网平台与 GMP 服务器，审计追踪时间从 60 小时缩短至 12 分钟，顺利通过 FDA 现场检查；数据不可篡改功能保障电子数据合规，未再出现监管整改风险。

3.通讯稳定性适配洁净区环境：网关 IP40 防护与耐灭菌设计适配洁净区工况，连续运行 3 个月无通讯中断，设备故障率从 9% 降至 0.3%，停产恢复时间从 4 小时缩短至 15 分钟，单日增加有效生产时间 8 小时，月增产能超 38.4 万瓶。

4.设备负载与安全风险降低：HMI 触控响应延迟从 3 秒降至 0.1 秒（CPU 负载从 89% 降至 41%），S7-1500 PLC CPU 负载从 85% 降至 37%，均低于安全阈值；灌装阀开关延迟消除，漏液率从 0.8% 降至 0.05%，每年减少清洁与物料损失成本超 72 万元。

（二）效果对比表

指标	实施前	实施后
数据传输延迟	>20 分钟	≤21μs
灌装剂量偏差	±0.05ml	±0.01ml
设备丢包率	>6%	0%
HMI CPU 负载	89%	41%
PLC CPU 负载（S7-1500）	85%	37%
审计追踪时间	>60 小时	<12 分钟
日均通讯中断次数	1-2 次	0 次

七、行业价值与后续扩展

本案例聚焦无菌注射剂灌装行业，该行业关乎患者用药安全，对生产过程的精度与合规性要求极高。此方案可复制至疫苗灌装、生物制剂灌装等场景，后续可扩展接入 MES 系统，实现灌装数据与生产订单、质量检测数据联动；或对接 AI 视觉检测系统，通过工业物联网平台分析灌装瓶体外观数据，自动识别瑕疵品，进一步提升注射剂生产的安全性与效率，助力企业满足全球严苛的医药监管标准。
