‌ADS58H43 四通道250 MSPS接收器和反馈ADC技术文档总结

该ADS58H43是一款高线性度、四通道、14位、250MSPS模数转换器（ADC）。四个ADC通道分为两个模块，每个模块有两个ADC。每个模块可以单独配置为三种不同的作模式。一种作模式包括实施SNRBoost ^3G+^ 信号处理技术，可在宽达 90 MHz 的频段内提供高信噪比 （SNR），分辨率仅为 11 位。该ADC专为低功耗和高无杂散动态范围（SFDR）而设计，在较大的输入频率范围内具有低噪声性能和出色的SFDR。
*附件：ads58h43.pdf

特性

• 四通道
• 三种不同的作模式：
  • 11 位：250 MSPS
  • 11 位 SNRBoost ^3G+^ ：250 毫秒
  • 14 位：250 MSPS（突发模式）
• 最大采样数据速率：250 MSPS
• 功耗：
  • 11位模式：每通道365 mW
• SNR博斯特 ^3G+^ 带宽：2x 45 MHz 或 90 MHz
• 170 MHz IF（典型值）下的频谱性能：
  • SNR：90 MHz频段内70.5 dBFS，带SNRBoost^3G+^
  • SFDR：85 dBc
• DDR LVDS 数字输出接口
• 144 焊盘 BGA（10 毫米× 10 毫米）

参数

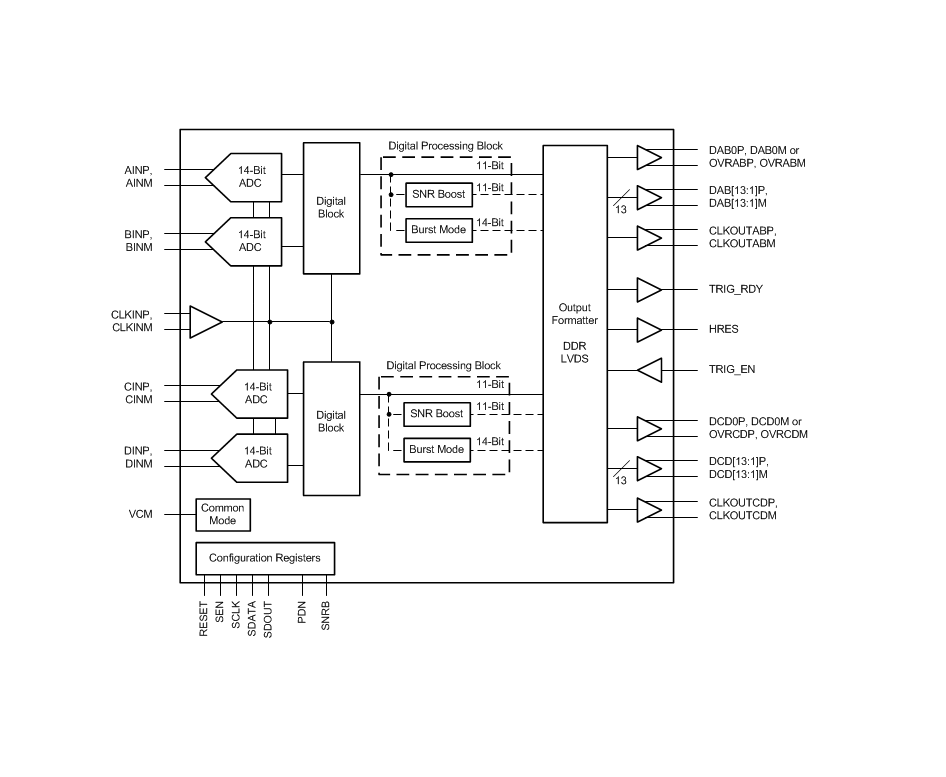

方框图

‌一、产品概述‌
ADS58H43是德州仪器(TI)推出的一款高性能、四通道、14位模数转换器，最高采样率250 MSPS。该器件集成了SNRBoost3G+信号处理技术，能够在11位分辨率下提供高达90 MHz带宽的高信噪比性能。采用144焊球BGA封装（10mm × 10mm），专为低功耗和高无杂散动态范围设计。

‌二、核心特性‌

• ‌通道数‌：四通道（分为两个独立配置的区块）
• ‌分辨率与模式‌：
  • 11位模式：250 MSPS
  • 11位SNRBoost3G+模式：250 MSPS
  • 14位突发模式：250 MSPS
• ‌功耗‌：11位模式下每通道365 mW
• ‌SNRBoost3G+带宽‌：2×45 MHz或90 MHz
• ‌输出接口‌：DDR LVDS数字输出
• ‌关键性能指标‌（典型值）：
  • SNR：70.5 dBFS（170 MHz中频，90 MHz带宽）
  • SFDR：85 dBc（170 MHz中频）

‌三、工作模式详解‌

1. ‌11位模式‌
   • 默认工作模式
   • 输出11位数据
2. ‌SNRBoost3G+模式‌
   • 通过SNRB引脚或SPI寄存器使能
   • 支持90 MHz或45 MHz带宽配置
3. ‌14位突发模式‌
   • 数据流在低分辨率（11位）和高分辨率（14位）之间交替
   • 高分辨率样本数量可编程（210 + NH）
   • 支持自动触发和手动触发

‌四、电气特性‌

• ‌模拟输入‌：
  • 差分输入范围：2 VPP
  • 输入阻抗：700 Ω（170 MHz）
  • 3 dB带宽：500 MHz（50 Ω源驱动）
• ‌动态性能‌（11位SNRBoost3G+，90 MHz带宽）：
  • SNR：70.5 dBFS（170 MHz）
  • SFDR：85 dBc（170 MHz）
  • THD：85 dBc（170 MHz）
• ‌电源要求‌：
  • AVDD33：3.3 V（典型值）
  • AVDD：1.9 V（典型值）
  • DRVDD：1.8 V（典型值）

‌五、应用领域‌

• 多载波GSM蜂窝基础设施基站
• 多载波多模式蜂窝基础设施基站
• 无线基础设施有源天线阵列
• 通信测试设备

‌六、封装与工作条件‌

• ‌封装‌：144焊球BGA（ZCR）
• ‌工作温度‌：-40°C至+85°C
• ‌热特性‌：结至环境热阻35.9°C/W

‌七、数字接口与控制‌

1. ‌串行接口‌：
   • 支持SPI配置内部寄存器
   • 包含SEN、SCLK、SDATA、SDOUT引脚
2. ‌寄存器配置‌：
   • 支持多种高性能模式设置
   • 可编程数字增益（0-6 dB，步进0.5 dB）

‌八、典型应用电路‌

• 针对不同输入频率和源阻抗的驱动电路优化
• 支持50 Ω和100 Ω源阻抗配置
• 提供第二和第三奈奎斯特区的优化方案
