基于VOMDA1271数据手册的技术解析与应用指南

Vishay Semiconductors VOMDA1271汽车用MOSFET驱动器提供从隔离栅低压一次侧红外发射器驱动内部电路所需的全部电流。该款汽车级光隔离MOSFET驱动器无需电源即可提供VCC 。Vishay Semiconductors VOMDA1271采用关断电路来实现MOSFET的快速关断。

数据手册；*附件：Vishay Semiconductors VOMDA1271汽车用MOSFET驱动器数据手册.pdf

特性

• 符合 AEC-Q102
• 开路电压：8.5V（IF =10mA时典型值）
• 短路电流：15μA（IF =10mA时典型值）
• 隔离测试电压：3750VRMS
• 工作温度范围：-40°C至+125°C

引脚分配应用

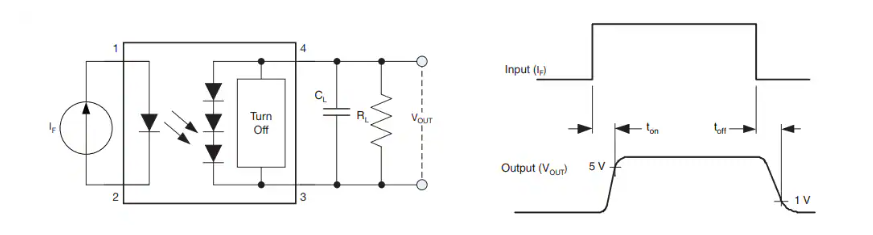

ton、toff测试电路和波形

基于VOMDA1271数据手册的技术解析与应用指南‌

‌引言‌
VOMDA1271是Vishay Semiconductors推出的汽车级光电隔离MOSFET驱动器，集成了快速关断功能。该器件通过低压侧的IR发射器获取驱动内部电路所需电流，无需额外VCC供电，特别适用于 automotive pre-charge relay（汽车预充电继电器）、BMS（电池管理系统）、固态继电器等场景。本文将深入解析其电气特性、开关性能及典型应用设计要点。

‌1. 核心特性与参数解析‌

• ‌隔离性能‌：3750 VRMS隔离耐压，符合AEC-Q102汽车级认证，适用于高电压场景（如功率墙充电器、高压MOSFET栅极驱动）。
• ‌输出特性‌：
  • 典型开路电压8.5 V（IF=10 mA），支持驱动多数MOSFET栅极。
  • 短路电流15 μA（IF=10 mA），确保在故障条件下的安全运行。
• ‌温度适应性‌：工作温度范围-40°C至+125°C，满足汽车电子严苛环境要求。

‌2. 开关时序分析与优化‌

• ‌关键参数‌：
  • 典型开启时间（ton）32 μs，关断时间（toff）80 μs（测试条件：CL=200 pF，IF=20 mA）。实际应用中需注意：
    • ton随环境温度升高而增加（图11），在125°C时可达160 μs。
    • toff受正向电流影响显著（图12），IF=10 mA时约80 μs，IF=40 mA时可缩短至40 μs。
• ‌设计建议‌：在高频开关应用中，需结合温度与IF调整驱动参数，以避免时序失配。

‌3. 电气安全与可靠性‌

• ‌绝缘指标‌：
  • 爬电距离与电气间隙≥5 mm（SOP-4封装）。
  • 最大瞬态隔离电压6000 Vpeak，满足DIN EN 60747-5-5标准。
• ‌极限参数‌：
  • LED最大连续正向电流50 mA，反向耐压5 V。
  • 功耗限制2 mW（驱动端），需通过散热设计确保长期稳定性。

‌4. 典型应用电路设计‌

• ‌单MOSFET驱动配置‌（数据手册图2）：
  • Pin1接LED阳极，Pin2接阴极，Pin4输出至MOSFET栅极，Pin3为快速关断控制端。
• ‌双向驱动扩展‌：通过外部分立元件可实现双向MOSFET控制，适用于BMS中的充放电隔离。

‌5. 热管理与布局要点‌

• ‌功耗曲线分析‌：
  • 输出电流与电压关系（图8）显示，在VOUT=5 V、IF=20 mA时，IOUT约30 μA，需注意PCB布线以减少热耦合。
• ‌焊接工艺‌：遵循J-STD-020无铅回流焊曲线（图18），峰值温度≤260°C。

‌6. 选型与验证建议‌

• ‌参数匹配‌：
  • 根据目标MOSFET的栅极电荷（Qg）选择IF，确保VOC > VGS(th) + 裕量。
• ‌测试验证‌：基于图1电路监测ton/toff，结合图5-13的温度-电流特性曲线进行边界条件评估。
