摘要与执行概要

AI算力需求的指数级爆发，正对AI数据中心（AIDC）的能源基础设施构成前所未有的挑战。这种挑战不仅体现在巨大的电力消耗上，更在于对供电效率、功率密度及电能质量的极致要求。在此背景下，储能系统已不再是简单的备用电源，而是成为保障AIDC稳定运行、提升能源效率和实现绿色可持续发展的核心基础设施。

倾佳电子深入分析了AIDC配套储能的核心逻辑与技术发展趋势，并重点阐释了作为第三代半导体核心器件的碳化硅（SiC）MOSFET，如何通过赋能储能变流器（PCS）实现革命性突破。通过对前沿技术、系统架构和生态协同的剖析，倾佳电子提出了一个核心论点：SiC技术与PCS的协同发展，已超越单纯的硬件性能提升，它与AIDC的高压直流（HVDC）供电架构完美匹配，并与智能驱动生态系统协同进化，共同构建了面向未来的AIDC储能系统。此外，AI技术本身也在反向赋能储能系统，形成“AI+储能”的双向价值共振。这种多维度的共振发展，正在重塑AIDC的能源格局，为其可持续发展奠定坚实基础。

第一章：AIDC能源基础设施的挑战与储能核心逻辑

1.1 AI算力与电力需求的指数级增长

随着人工智能技术的迅猛发展，“算力”已成为驱动AI落地的核心要素。AI芯片集群化、高密度部署的趋势，使得AIDC的能源消耗呈指数级增长。据国际能源署预测，到2027年，中国数据中心和5G网络的电力消耗量预计将占全国总电力的6%左右，而目前这一比例约为3% 。这种被形容为“吃电”的模式，对现有的电网容量和传统备电方案构成了巨大压力。

传统的备电方案，例如柴油发电机，虽然能提供应急电力，但其部署规模和效率已难以满足AIDC的严苛需求。有测算表明，中国智算中心在2025年至2027年期间，为满足其功耗需求，可能需要配置6330至12327台柴油发电机 。如此庞大的柴发集群不仅占地面积大、维护复杂，其燃油消耗和尾气排放也与AIDC寻求绿色、低碳发展的目标相悖。

能耗增长的本质性挑战，不仅在于总电量，更在于单位面积的能耗密度。AI算力芯片的高速运转对散热提出了苛刻要求，这导致数据中心内部的物理空间变得极为宝贵。传统的低效率、大体积的备电方案已无法适应这一趋势。因此，市场迫切需要一种能够提供高能效、紧凑占地的储能解决方案，以从根本上解决AIDC的能源瓶颈问题。储能系统的出现，恰好能够满足这种需求，它通过提供高效、小巧的能源缓冲，为高密度、高功耗的AIDC提供了可行的电力保障路径。

1.2 AIDC对电能质量与可靠性的极致要求

AIDC对电能的可靠性有着最高级别的要求。根据国际标准TIA-942和国内标准GB50174，数据中心被分为多个等级，其中最高等级的T4和A级要求具备冗余供电和故障容忍能力，年宕机时间需控制在极短的范围内 。这是因为AI算力芯片单价高昂且对电能质量极为敏感，不合格的电能可能会增加芯片损坏的概率，缩短其使用寿命，进而影响整个数据中心的正常运行 。

在这种严苛的背景下，储能系统的角色已从传统的应急备电升级为提供高能效、高可靠性电力保障的关键基础设施。与启动时间较长的柴油发电机不同，储能系统能够提供毫秒级甚至微秒级的无缝切换能力，有效应对电网瞬时波动或中断。此外，储能系统还可以通过其变流器（PCS）进行电能质量治理，过滤谐波、稳定电压，为昂贵的AI芯片提供一个纯净、稳定的供电环境。这种高响应、高稳定性的特性，使得储能系统成为保障AIDC核心算力集群持续、安全运行的不可或缺的保障。

表1：数据中心供电可靠性等级标准对比

标准	可用性（全年）	冗余设置	断电保护能力	备电配置
国际：TIA-942
T1（基础）	99.671%	N	无或小于12小时	无特定要求
T2（冗余）	99.741%	N+1	无或小于22小时	无特定要求
T3（可维护）	99.982%	N+1	72小时	至少1个柴油发电机
T4（故障容忍）	99.995%	2(N+1)	96小时以上	双路市电和2(N+1)备电
国内：GB50174
C级（基础）	99.6%	无特定要求	2小时	无特定要求
B级（冗余）	99.9%	N+X	12小时	配置不低于G3级的柴油发电机，满足最大平均负荷
A级（可维护）	99.99%	N+X	满足最大平均负荷	配置不低于G3级的柴油发电机，满足最大平均负荷

Export to Sheets

1.3 储能系统的三大核心价值主张

储能系统在AIDC中的部署，并非仅仅是技术升级，更源于其提供的多重核心价值：

首先，能源韧性是其首要功能。储能系统作为高效的中间缓冲，可在电网故障时提供无缝的备电保障，避免数据中心的意外停机。在电网不稳定的地区，它可作为传统柴油发电机备电的绿色补充甚至替代方案，显著增强AIDC供电的整体稳定性。例如，中国电信安徽智算中心已配置了25MW/200MWh的储能系统，为大规模AI算力集群的稳定供电提供了有力保障 。

其次，经济效益是推动其规模化应用的关键。通过在电价低谷时段充电，在电价高峰时段放电，储能系统可有效执行“削峰填谷”策略，直接降低数据中心的峰时用电成本。此外，储能系统还可参与电力现货市场，通过提供调频、调峰等辅助服务获取额外收益 。如果储能系统的综合供电成本能够低于传统供电方式，那么其大规模部署将成为必然趋势 。

最后，可持续性是其长远发展的战略价值。在全球能源转型的背景下，AIDC正在积极探索绿色低碳发展路径。储能系统是AIDC与可再生能源（如风电、光伏）无缝连接的桥梁，能够平滑可再生能源的间歇性波动，确保AIDC的清洁电力供应。这种“新能源+储能”的模式，响应了全球对“可持续数据中心”的需求，助力AIDC实现碳足迹的显著降低 。

第二章：AIDC储能系统的技术发展趋势

2.1 系统架构的演进：从传统UPS到高压直流（HVDC）

传统数据中心通常采用市电+UPS+柴油发电机组的供电架构。然而，随着AIDC规模的扩大和能效要求的提高，这种架构的局限性日益凸显。传统的UPS系统存在多次AC-DC-AC转换，转换效率较低，且其供电可靠性主要依赖于逆变器部分 。

在高能效、高可靠性需求的驱动下，高压直流（HVDC）供电系统正逐渐成为超大型数据中心的主流选择 。HVDC架构通过简化电源转换路径，直接向IT负载提供稳定的直流电源，从而减少了转换环节中的能量损耗，提升了整体能效 。此外，HVDC系统的供电可靠性更多取决于电池自身的可靠性，而非逆变器，这在一定程度上简化了故障判断和运维 。

值得注意的是，HVDC架构为SiC功率器件提供了天然的生长土壤。该架构需要能够高效处理高压、大电流的功率器件。SiC MOSFET凭借其高耐压、高效率特性，成为HVDC系统中的理想选择。可以说，HVDC是SiC技术在AIDC能源领域找到的理想应用场景，两者的协同发展正共同推动AIDC能源基础设施的革新。

2.2 电池技术与系统集成趋势

在AIDC储能系统中，电池技术和系统集成也呈现出清晰的趋势。磷酸铁锂（LFP）电池因其出色的安全性能、高可靠性及长循环寿命，已成为主流电芯选择 。

在系统层面，电池组正在向“模块化”和“高压化”方向发展。模块化设计使得AIDC储能系统能够根据实际需求灵活扩展容量，并简化了安装和维护流程 。而高压化设计则与HVDC供电架构以及PCS的SiC高耐压特性形成完美匹配。高压电池组可减少串联单元，降低连接损耗，并简化PCS的设计，而SiC PCS则能高效、稳定地处理高压直流，共同提升了整个系统的性能和集成度。

2.3 储能变流器（PCS）的性能进化

作为储能系统的“心脏”，PCS的性能直接决定了系统的效率、功率密度和可靠性。传统PCS多采用绝缘栅双极型晶体管（IGBT）作为核心功率器件，但其在开关频率、损耗和热管理方面存在固有限制。

随着第三代半导体技术的成熟，以SiC MOSFET为核心的PCS正迎来一场革命性变革。新一代工商业模块化储能变流器，就是全球首款采用SiC器件的版本。其应用结果表明，在额定功率工况下，该PCS的平均效率提升了1%以上，模块功率密度更是提升了25%以上 。

这种性能的飞跃带来了显著的商业价值。通过搭载高效、高密度的SiC PCS，原本主流的100kW/200kWh一体柜可进化为125kW/250kWh系统，显著提升了能量密度。这使得1MW/2MWh的储能系统所需的一体柜数量从10台减少至8台，不仅可降低5%的系统初始成本，还能将投资回报周期缩短2至4个月 。PCS的进化已不再是渐进式的，而是由SiC技术驱动的颠覆性变革，从根本上解决了AIDC储能系统部署中的核心痛点：散热和空间。

表2：SiC与IGBT在PCS应用中的性能优势对比

特性	SiC MOSFET	IGBT	优势差异
开关频率	高（数十至上百kHz）	低（数kHz至十数kHz）	SiC高频特性允许PCS采用更小、更轻的无源器件，实现小型化。
开关损耗	极低	较高	SiC显著降低高频开关下的能量损耗，提升系统效率。
导通损耗	低	随温度升高显著增加	SiC的低导通电阻在高温下表现更优。
功率密度	高	较低	SiC PCS模块功率密度可提升25%以上 。
效率	极高	较高	SiC PCS可实现1%以上的效率提升 。
热管理	高结温特性，散热要求低	低结温，需复杂散热	SiC最高工作结温可达175°C，简化散热设计 。
误开通风险	较高（低阈值电压）	较低（高阈值电压）	SiC需要专用驱动芯片和米勒钳位功能来保障可靠性。

第三章：SiC MOSFET的技术革命与PCS的重塑

3.1 SiC MOSFET的物理特性与核心优势

SiC MOSFET作为第三代半导体材料的代表，其核心优势源于其独特的物理特性。与传统的硅（Si）基IGBT相比，SiC具备宽禁带、高热导率、高临界电场等先天优势 。这些特性从根本上决定了SiC器件能够耐受更高的电压和温度，且能在更高频率下进行开关操作。

SiC器件的核心优势体现在：

低导通电阻（RDS(on)​）：SiC的低电阻特性显著降低了器件在导通状态下的能量损耗，从而提升了系统的整体效率。

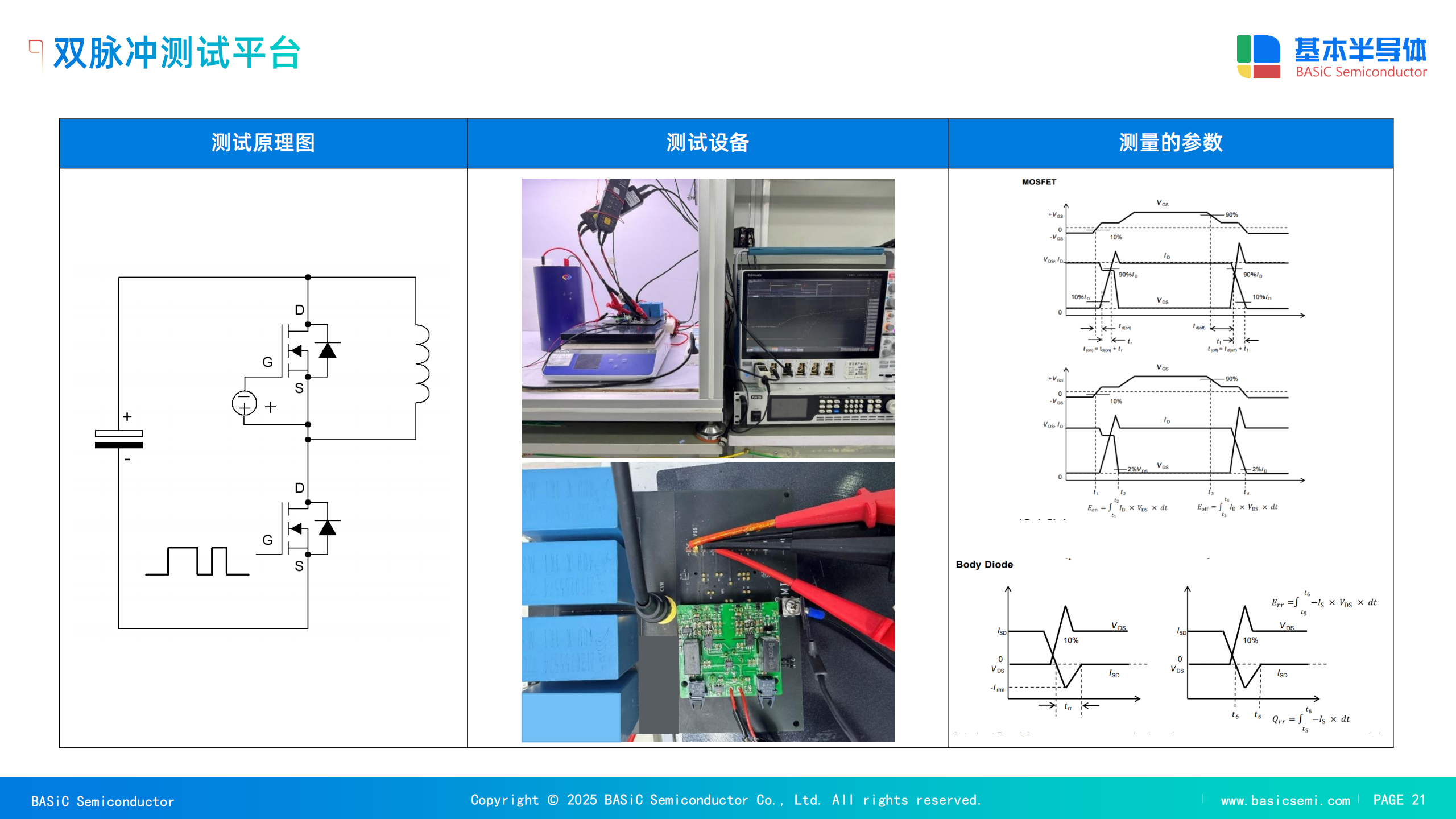

低开关损耗（Eon​、Eoff​）：得益于SiC出色的物理特性，其在高频开关过程中的能量损耗远低于IGBT，这为PCS在高频化、小型化方向上的发展提供了可能。

高结温特性：SiC器件的最高工作结温可达175°C ，这使其在AIDC等长期处于高温重载环境的应用中，依然能保持稳定可靠的性能，简化了系统的热管理设计。

值得特别关注的是，部分SiC模块（如基本半导体的BMF240R12E2G3）的开通损耗（Eon​）呈现出负温度特性，即随着温度的升高，开通损耗反而下降 。这一独特的优势对于AIDC这种需要长期、稳定运行于高温重载工况的应用场景尤为重要，它确保了PCS在极端环境下的性能和可靠性不会因温度升高而显著下降。

3.2 基于SiC MOSFET的PCS技术突破

SiC MOSFET在PCS中的应用，带来了效率和功率密度的革命性突破。SiC储能变流器正是这一技术革新的典范，通过采用SiC器件，其在额定功率下的平均效率提升超过1%，模块功率密度提升超过25% 。这种性能提升直接转化为经济价值：一个1MW/2MWh的储能系统所需的一体柜数量从10台减少到8台，不仅节省了5%的初始系统成本，还将投资回报周期缩短了2至4个月 。

SiC的高频开关能力是实现小型化的关键。高频操作允许PCS设计者采用更小、更轻的电感、电容等无源器件，从而实现了系统整体体积和重量的显著减小。

在可靠性方面，SiC技术也通过先进的封装和芯片设计得以强化。采用Si₃N₄陶瓷基板和高温焊料的SiC模块，在热膨胀系数、抗弯强度和功率循环能力上表现优异，远超传统的Al₂O₃或AlN材料 。此外，SiC MOSFET内部集成SiC SBD（肖特基二极管）的设计，从根本上解决了传统SiC体二极管在高电流下可能出现的双极性退化问题 。这一设计将导通电阻R_{DS(on)}的波动率控制在3%以内 ，极大地提升了模块的长期运行可靠性。

电力电子仿真数据也为SiC的优势提供了有力佐证：

DC-DC应用仿真：在20kW的DC-DC应用中，SiC模块在80kHz的开关频率下，其总损耗仅为20kHz IGBT方案的一半，整机效率提升了近1.58个百分点 。

电机驱动仿真：在电机驱动应用中，SiC模块在12kHz开关频率下的效率高达99.39%，而6kHz IGBT方案的效率仅为97.25% 。

这些仿真和实测数据清晰地表明，SiC技术在效率、功率密度和可靠性方面，相较于传统IGBT器件具有代际优势。它不仅是PCS性能提升的关键，更是AIDC储能系统实现技术跨越的战略核心。

表3：基本半导体SiC MOSFET模块在AIDC储能领域的选型参考

产品型号	封装	拓扑	V_DSS (V)	R_DS(on) (mΩ)	应用领域
BMF240R12E2G3	Pcore™2 E2B	半桥	1200	5.5	125kW PCS、大功率快充桩、电机驱动
BMF360R12KA3	62mm	半桥	1200	3.7	储能系统、UPS、光伏逆变器
BMF540R12KA3	62mm	半桥	1200	2.5	储能系统、UPS、光伏逆变器
BMF008MR12E2G3	Pcore™2 E2B	半桥	1200	8.1	大功率快充桩、光伏储能一体机、UPS系统

第四章：SiC MOSFET与PCS的共振发展：构建未来AIDC储能系统

4.1 共振一：硬件性能的极致优化

SiC MOSFET与PCS的共振发展首先体现在硬件性能的极致优化上。SiC器件的低导通损耗和低开关损耗特性，为PCS带来了基础性的效率提升。在此基础上，SiC的高频开关能力使得PCS的设计可以突破传统IGBT的频率限制，采用更小体积、更轻重量的电感和电容等无源器件，从而实现系统的小型化和轻量化。这种性能上的良性循环，即“SiC低损耗 -> 高频化设计 -> 无源器件小型化 -> PCS体积减小 -> 功率密度提升”，构成了硬件层面最直接的共振。

这种优化最终转化为可量化的商业价值。更高的效率直接降低了数据中心的运营能耗，而更高的功率密度则使得储能系统在寸土寸金的AIDC中拥有更大的部署灵活性，并能通过减少设备占地和降低初始成本来缩短投资回报周期 。

4.2 共振二：高压与HVDC架构的完美匹配

AIDC的能源基础设施正朝着高压直流（HVDC）架构演进，以追求更高的能效和可靠性。这一架构的趋势与SiC MOSFET的高耐压特性形成了完美的匹配。HVDC通过减少AC-DC-AC的转换环节来提升效率，而SiC器件恰恰是实现这一架构高效运行的关键。SiC凭借其出色的物理特性，能够以极低的损耗处理高压大电流，使得HVDC架构的能效潜力得以完全释放 。

因此，可以说HVDC架构与SiC器件是相互成就的。HVDC架构为SiC提供了理想的应用场景，而SiC器件的成熟与普及，又反过来加速了HVDC架构在AIDC中的推广。SiC PCS作为HVDC系统的核心，其高效、紧凑的特性是推动这一架构革新的关键驱动力。

4.3 共振三：智能驱动与高可靠性

SiC MOSFET的高速开关能力虽然带来了显著的性能优势，但也引入了米勒效应等挑战，可能导致桥臂的误开通，从而损害系统可靠性。这一技术难点促使功率器件生态系统中的驱动芯片必须同步进化，以提供专门的解决方案 。

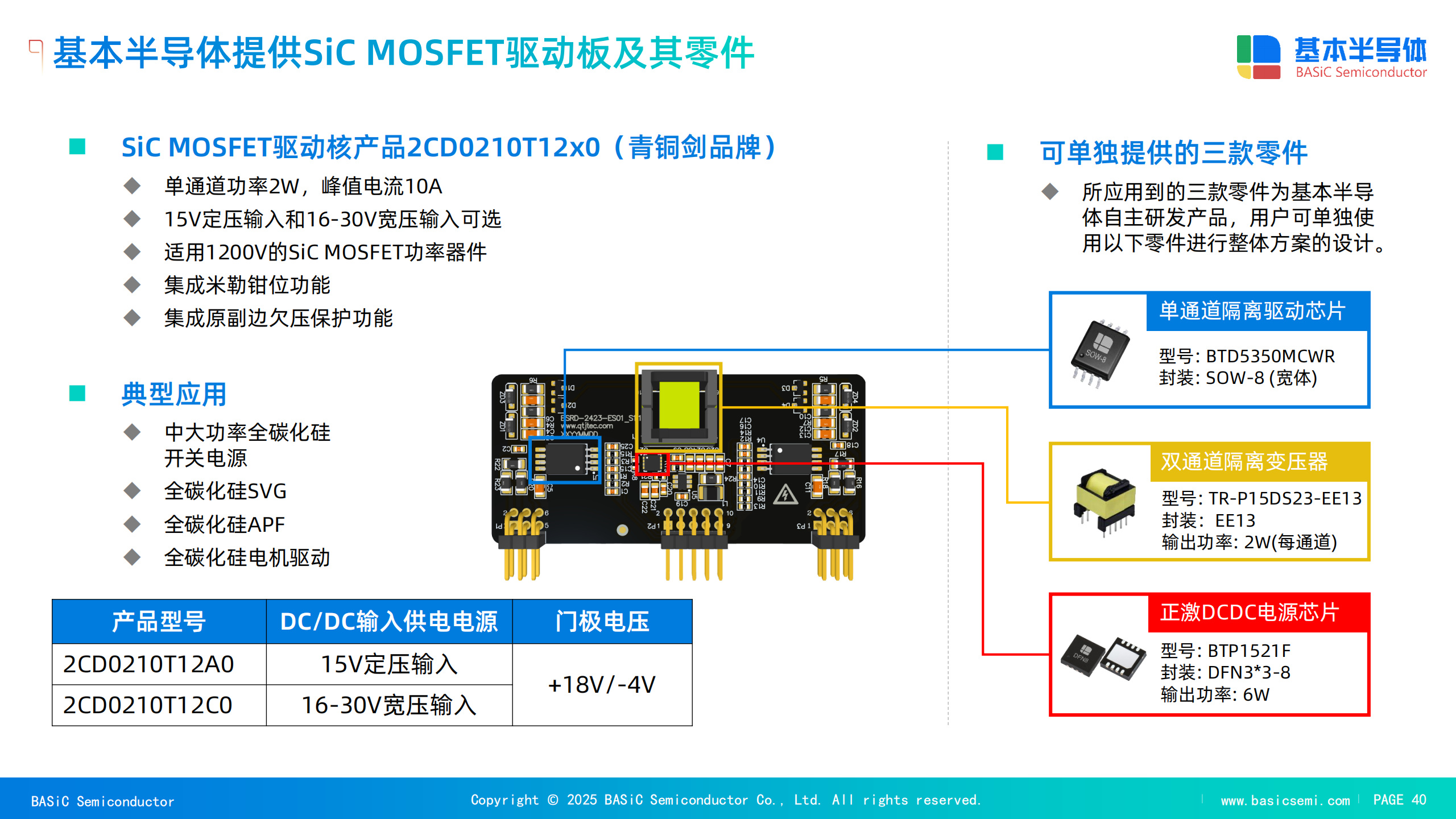

以BTD5452R等为代表的SiC专用驱动芯片，正是解决这一挑战的关键。这些芯片通过集成有源米勒钳位、软关断、退饱和保护等功能，实现了对SiC器件的精确、可靠控制 。有源米勒钳位功能可在器件关断时，提供一个低阻抗路径将米勒电流泄放到负电源轨，从而有效抑制误开通风险 。软关断和退饱和保护则在短路等故障发生时，确保器件安全关断，防止永久性损坏 。

这一发展清晰地表明，SiC技术的成熟不仅在于器件本身，更在于其配套生态（驱动芯片、封装、控制算法）的全面协同。专用驱动芯片将SiC的高速开关优势与潜在的可靠性挑战进行解耦，实现了性能与安全的双重保障，是SiC在AIDC储能系统中大规模应用不可或缺的一环。

4.4 共振四：AI赋能与双向价值

AI与储能的关系是双向赋能、互为因果的终极共振。一方面，AI的发展需要储能提供强大的、高可靠性的电力保障，以维持其算力集群的稳定运行。另一方面，AI技术本身也在反向赋能储能系统，使其从被动的“成本中心”转变为主动的“价值中枢” 。

AI技术可用于优化储能系统的运营和维护。通过海量数据的积累和深度算法的研发，AI能够对电池状态进行高精度预测性维护，提前识别潜在的安全风险，从而化被动为主动，显著提升储能系统的安全性和运行效率 。据分析，AI通过数据驱动的策略优化，可将储能的平准化储能成本（LCOE）降低18%至25% 。

此外，AI在电力市场交易中的作用也日益凸显。AI大模型能够融合政策文本、实时电价、空间气象等多模态数据进行高精度价格预测，并据此制定最优的充放电策略 。例如，在欧美的一些试点项目中，虚拟电厂通过AI算法聚合分布式储能资源，参与电力现货市场交易，收益提升了20% 。

这种“AI+储能”的深度融合，形成了一个良性循环：AI为储能系统提供了“智慧大脑”，使其能够更安全、更高效、更具经济价值地运行；而优化的储能系统则为AI提供了“坚实心脏”，保障其算力的稳定，并推动其向更深层次的智能进化。

表4：AI赋能储能的价值量化

赋能领域	价值描述	价值量化	来源
运营运维	通过数据驱动的策略优化、智能预测和运维，降低系统运行成本。	LCOE（平准化储能成本）降低18%-25%
安全监控	利用海量数据和算法，实现储能系统安全从被动到主动的转变。	提升安全性能和运行效率
电力市场交易	融合多模态数据进行高精度电价预测和策略优化。	虚拟电厂收益提升20%
能效管理	优化数据中心暖通系统，实现全生命周期智慧节能。	降低数据中心能耗

第五章：结论与前瞻展望

深圳市倾佳电子有限公司（简称“倾佳电子”）是聚焦新能源与电力电子变革的核心推动者：
倾佳电子成立于2018年，总部位于深圳福田区，定位于功率半导体与新能源汽车连接器的专业分销商，业务聚焦三大方向：
新能源：覆盖光伏、储能、充电基础设施；
交通电动化：服务新能源汽车三电系统（电控、电池、电机）及高压平台升级；
数字化转型：支持AI算力电源、数据中心等新型电力电子应用。
公司以“推动国产SiC替代进口、加速能源低碳转型”为使命，响应国家“双碳”政策（碳达峰、碳中和），致力于降低电力电子系统能耗。
需求SiC碳化硅MOSFET单管及功率模块，配套驱动板及驱动IC，请搜索倾佳电子杨茜

5.1 倾佳电子核心结论总结

倾佳电子深入探讨了AIDC配套储能的核心逻辑、技术趋势以及SiC MOSFET与PCS的共振发展，得出了以下核心结论：

储能是AIDC的战略核心：随着AI算力需求的爆炸式增长，AIDC对电力的高能效、高密度和高可靠性提出了根本性挑战。储能系统凭借其出色的能源韧性、经济效益和可持续性，已成为AIDC能源基础设施中不可或缺的战略核心。

SiC是实现技术跨越的战略引擎：SiC MOSFET凭借其在效率、功率密度、高频化和热管理方面的代际优势，从根本上重塑了PCS的性能边界。以SiC为核心的PCS已成功实现效率和功率密度的显著提升，并带来了可量化的经济效益，是解决AIDC能源挑战的根本性技术路径。

多维度共振构建未来生态：SiC与PCS、HVDC、智能驱动和AI之间已形成多层次、全方位的共振生态。SiC和PCS实现了硬件性能的极致优化；与HVDC架构的协同推动了AIDC供电模式的革新；专用驱动芯片的出现解决了高频开关的可靠性挑战；而AI技术的反向赋能则将储能系统从成本中心转变为价值中枢。

5.2 未来技术发展展望

展望未来，AIDC储能系统将继续在多重共振的驱动下加速发展。

在技术演进方面，SiC技术将继续向更高电压、更大功率、更低损耗的方向发展。大功率62mm、ED3等封装的模块，如BMF540R12KA3和BMF810R12MA3等 ，将逐渐成为主流，以满足超大型AIDC日益增长的功率需求。同时，功率半导体制造商将继续优化芯片设计和封装技术，以进一步提升器件的可靠性和热性能。

在商业模式方面，AIDC配套储能系统将更加深度地参与到电力市场中，实现多重价值变现。通过精密的AI算法，储能系统将能更准确地预测市场价格，优化交易策略，从而获得更高的投资回报。

在生态融合方面，AI、储能与功率半导体将进一步深度融合。未来的AIDC将是一个高度智能化的能源管理系统，通过AI技术对储能、市电、可再生能源等多种能源进行协同调度，实现AIDC能效的整体最优化，为AI产业的健康、可持续发展开启全新的篇章。
