强大的电流模式升压控制芯片——FP6277和FP6276B对比。

FP6277 和 FP6276B 都是电流模式控制的同步升压 DC-DC 转换器，采用 PWM/PSM 控制模式，适用于便携式设备、移动电源、充电器等应用。两款芯片是PIN对PIN的，只是两款芯片的内置MOS有差异，下面我会做个详细的介绍和对比。

一、工作原理：

1. 基本升压拓扑：
FP6277 基于同步Boost架构，相比传统异步Boost（使用外部二极管），它采用内部30mΩ MOSFET（PMOS+NMOS）代替二极管，提高效率。
升压原理：
①开关管导通阶段：
内部低边NMOS导通，电感L1连接至GND，电流线性上升，储能于电感。 输出电容向负载供电。
②开关管关断阶段：
NMOS关断，PMOS导通，电感电流通过PMOS流向输出端。电感释放能量。 与输入电压叠加，使VOUT > VIN。
2. 电流模式PWM控制
FP6277采用电流模式控制，相比电压模式，具有更好的动态响应和抗干扰能力。

二、工作流程：

1. 误差放大器（EA）：
比较FB引脚电压（反馈分压）与内部0.6V基准（VREF），产生误差信号。输出电压由外部分压电阻设定：

修改R1和R2阻值可以改变输出电压。
2.PWM调制：
误差信号与电感电流采样信号比较，调整占空比（D），维持稳定输出。固定频率500kHz，减少噪声干扰。
3.电流检测与限流：
通过OC引脚外接电阻（R9）设置峰值电流限制。逐周期限流，防止过载损坏。

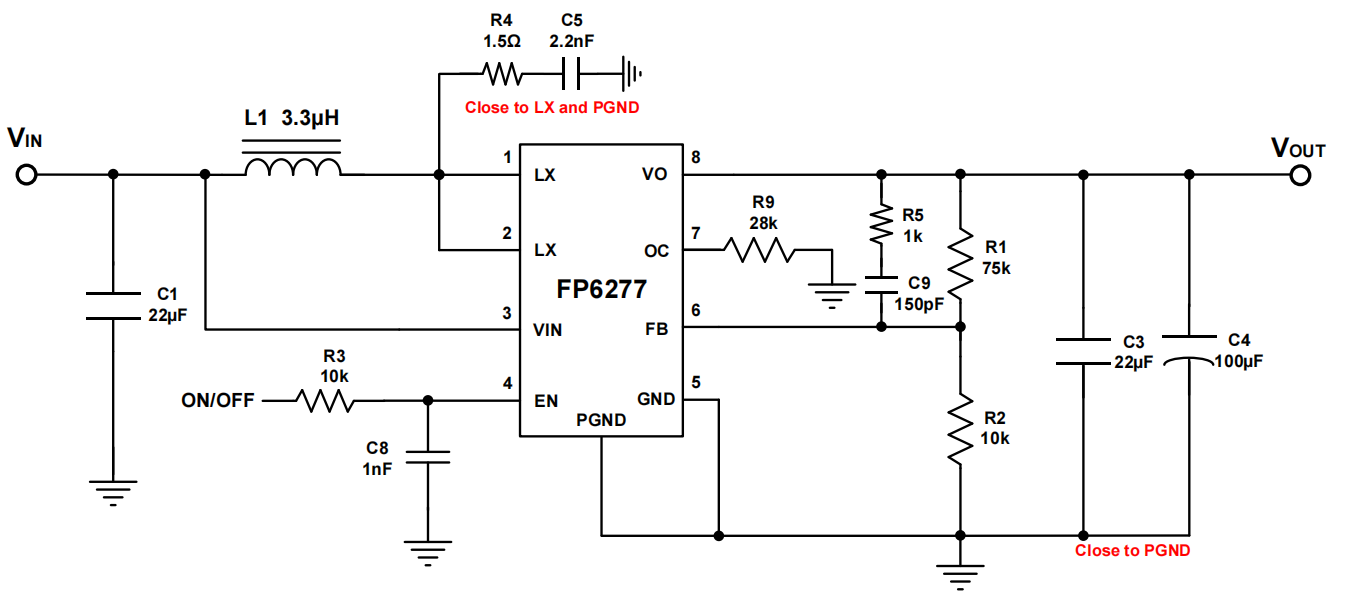

三、典型电路原理图

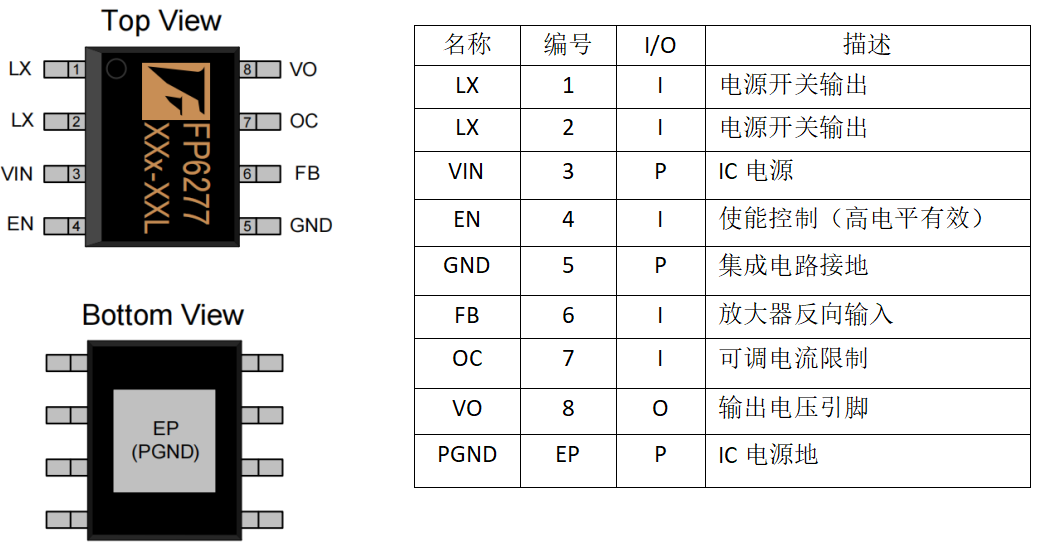

四、芯片引脚描述

五、芯片差异化对比

型号	FP6277	FP6276B
描述	500kHz 7A 高效率同步升压恒压转换器	500kHz6A 高效率同步升压恒压转换器
内部开关峰值电流	7A	6A
OCP电流限制范围	0.8A~7A（电阻300k~26.5k）	0.8A~6A（电阻300k~31k）
高边开关	30mΩ	40mΩ
低边开关	30mΩ	40mΩ

六、其他芯片参数对比

型号	FP6277	FP6276B
静态电流	280μA (无开关)	280μA (无开关)
软启动时间	7ms	7ms
过温保护	150°C (滞后 30°C)	150°C (滞后 30°C)
过流保护	支持 (0.8A ~ 7A)	支持 (0.8A ~ 6A)
短路保护	支持	支持

七、Demo板及其相关参数

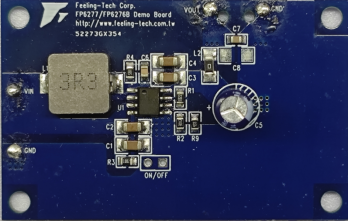

芯片测试Demo板

测试条件：电子负载恒流为2.5A
输入电压（V）	输入电流（A）	输出电压（V）	输出电流（A）	效率（%）
2.719	5.258	5.06	2.5	88.48
2.923	4.803	5.06	2.5	90.10
3.131	4.433	5.06	2.5	91.14
3.336	4.105	5.06	2.5	92.37
3.541	3.829	5.06	2.5	93.29
3.746	3.594	5.06	2.5	93.96
3.95	3.386	5.06	2.5	94.58
4.152	3.203	5.06	2.5	95.12

八、总结

FP6277 和 FP6276B 均为高效同步升压恒压转换器，适用于便携设备、移动电源等场景，主要区别在于电流。FP6277 内置mos开关峰值电流为7A；而 FP6276B 内置mos开关峰值电流为6A。两者是PIN对PIN的，替换时需调整电流限制电阻。两款芯片在功能上非常相似，主要区别在于输出电流不同，我们可以根据用户实际需求选择。
