技术资料#TMCS1100 ±600V 基本隔离，20Arms 80kHz 霍尔效应电流传感器，带外部参考

TMCS1100 是一款电流隔离霍尔效应电流传感器，能够进行直流或交流电流测量，具有高精度、出色的线性度和温度稳定性。低漂移、温度补偿信号链在整个器件温度范围内提供 < 1% 的满量程误差。

输入电流流经内部 1.8 mΩ 导体，该导体产生由集成霍尔效应传感器测量的磁场。这种结构消除了外部集中器并简化了设计。低导体电阻可最大限度地减少功率损耗和散热。固有电流绝缘提供 600V 的终生工作电压和 3kVRMS电流路径和电路之间的基本隔离。集成电气屏蔽可实现出色的共模抑制和瞬态抗扰度。

*附件：TMCS1100 具有 ±600V 工作电压的 1% 高精度基本隔离霍尔效应电流传感器数据表.pdf

输出电压与输入电流成正比，具有四个灵敏度选项。固定灵敏度允许TMCS1100采用 3V 至 5.5V 单电源供电，消除比率测量误差，并改善电源噪声抑制。当电流流入正输入引脚时，电流极性被视为正极。VREF 输入引脚提供可变零电流输出电压，支持双向或单向电流感应。

该TMCS1100的最大电源电流为 6 mA，所有灵敏度选项的额定工作温度范围为 –40°C 至 +125°C。

特性

• 总误差：±0.4%（典型值），±0.9%（最大值），–40°C 至 85°C
  • 灵敏度误差：±0.4%
  • 失调误差：7 mA
  • 失调漂移：0.04 mA/°C
  • 线性误差：0.05%
• 使用寿命和环境漂移：<±0.5%
• 3 kV 电压RMS隔离等级
• 稳健的 600V 终生工作电压
• 双向和单向电流感应
• 外部参考电压
• 工作电源范围：3 V 至 5.5 V
• 信号带宽：80 kHz
• 多种灵敏度选项：
  • TMCS1100A1：50 mV/A
  • TMCS1100A2：100 mV/A
  • TMCS1100A3：200 毫伏/安
  • TMCS1100A4：400 毫伏/安
• 安全相关认证
  • UL 1577 组件认可计划
  • 国际能源委员会/CB 62368-1

参数

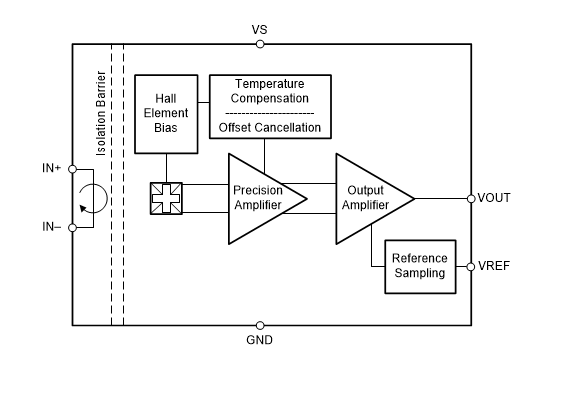

方框图

应用领域

• 电机和负载控制
• 逆变器和H桥电流测量
• 功率因数校正
• 过电流保护
• DC和AC电源监测

工作原理

• 电流通过内部1.8mΩ导体产生磁场，由集成的霍尔效应传感器测量。
• 低导体电阻最小化功率损耗和热耗散。
• 固有电隔离提供600V工作电压和3kV RMS基本隔离。

关键参数

• ‌供电电压‌：3V至5.5V
• ‌最大连续RMS电流‌：
  • 25°C时30A
  • 125°C时16A
• ‌输出灵敏度‌：多种选项，如50mV/A、100mV/A等
• ‌共模抑制比‌：DC至60Hz时为5μA/V
• ‌共模瞬态免疫‌：50kV/μs

功能特点

• ‌外部参考电压‌：允许双向或单向电流感应
• ‌高共模抑制比‌：增强对共模噪声的抗干扰能力
• ‌电气屏蔽‌：提供优秀的共模抑制和瞬态免疫
• ‌低电源电流‌：最大6mA（25°C时5mA）

安全认证

• UL 1577组件认证计划
• IEC/CB 62368-1安全相关认证

布局建议

• 使用大铜平面以优化热性能和电流处理能力
• 最小化高电流迹线与传感器之间的磁耦合
• 确保满足系统级的爬电距离和电气间隙要求

热性能

• 提供不同温度下的最大允许电流和功率耗散信息
• 强调热设计对连续电流处理能力的重要性
