地铁是现阶段缓解城市交通压力的有效手段，很多城市都开始大力推进地铁事业的建设，地铁综合监控系统作为地铁系统中的关键系统。建立智慧交通可视化决策平台是解决问题的核心，它可以有效整合交管部门现有信息平台的数据资源，覆盖交通日常监测监管、应急指挥调度等多个业务领域，凭借先进的人机交互方式，实现数据融合、数据显示、数据监测等多种功能，可广泛应用于监测指挥、分析研判、展示汇报等场景。

一、 产品目标

1. 应急预案制作

1) 火灾应急预案演示；2) 车站站厅层设备区第二防火分区作为模拟火灾区域，火灾时：防火分区高亮红色长方体，伴随火灾点的火焰状图形。所有设备门，闸机全部开启，地面以动态箭头，例如“《 《 《 ”指示逃生路线，用箭头表示排烟风向，一般是由起火点所在防烟分区，指向火灾区域最近的排烟风机TEF。

二、功能需求

1. 重点区域和站台门，展现形式为热力图，客户提供客流密度的展现，数值为0~100，0为绿色，100为红色，调取数据后，按照数值我们负责点位颜色占比的展现（60，那就是一定范围内红红色多于绿色）热力图有动态效果。

2. 防火分区展示，正常状态，分区图形隐藏；报警状态：分区红色显示+火苗闪烁；

3. 虚拟设备状态，正常状态，设备正常显示；报警状态：虚拟机柜图标红色闪烁结合信息框的形式，表示告警、弹出信息框显示告警信息（信息框关闭，图标停止闪烁）；

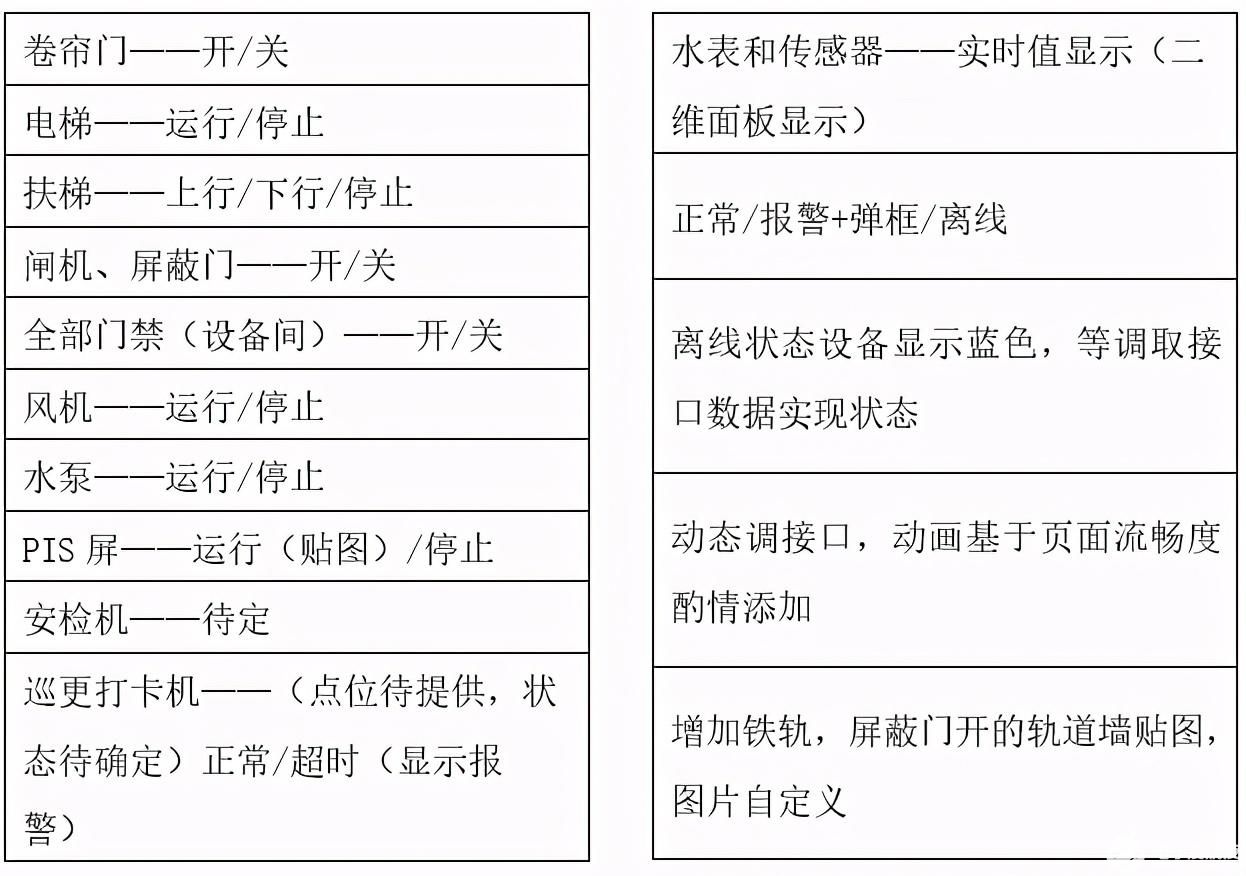

4. 重要设备状态

5. 全站摄像头

状态1：正常；右键点击摄像头弹出二维面板视频框（2D），展现形式参考备注图片；状态2：报警（文本形式）；摄像头图标红色闪烁结合视频报警框自动弹出（观看者可以“确认”方式关闭报警框），左键点击摄像头图标弹出摄像头设备报警信息面板。（左键点击获取不到上次报警文本信息的，图扑软件负责弹出空白面板，客户负责面板内容展现）

由于摄像头模型较小，现需要在宏观全景视角下，摄像头图标放大显示可见，当视角视角拉近，摄像头恢复。图扑软件（Hightopo）提供所有弹出框的风格、样式和实现（空面板），并负责报警框弹出，并调用通知事件，传递报警信息给项目视频框.

6. 单兵巡检

有3个单兵定位，分别是单兵1，单兵2，单兵3，单兵位置用二维坐标轴显示，单兵定位不需要进行路径的规划，瞬移，只需要显示实时的定位位置。主动发起对讲请求：最近的一个单兵，在其附近弹出单兵可视对讲面板。

7. 水务

1)水表数字展示，2)固定点位二维面板弹框显示数据

8.分层/隐藏

1) 客流密度层（passengerMonitor）——热力图；2) 设备层（devMonitor）——虚拟设备/重点设备（虚拟：强弱电，重点设备：见以上第4条）；3) 视频分析层（cctvMonitor）——摄像头；4) 单兵监视层（individual）——单兵巡检；5) 水务层（waterAffairs ）——水表+水泵；6) 环境监视层（envAffairs ）——温湿传感器/烟感/异味传感器；7) 单独3D建筑物层 ， 两层分开，展示以上层级时候3D场景淡化，显示层级上的设备，点击设备弹出2D面板显示相关信息，图扑负责版面的弹出及面板样式展示，客户提供面板内具体内容。

9.弹出面板

1) 在3D场景内的弹框，当设备图元被墙体遮挡，且该图元有报警时（无论确认与否），都能提供穿透显示，保证车站工作人员能够看到。没有报警图元由图扑决定是否穿透显示。视角不影响任何报警弹框显示。所有报警弹框增加音频报警，弹窗关闭，音频报警停止。

10.卫生间占位，站台层（男卫、女卫和无障碍卫生间 ）卫生间坑位如果有人会显示红色，无人正常。

11.设备房间名称标注，设备间按照客户提供的名称进行标注；以地面标注形式展现。

12.自动巡检功能，按规定路线实现第一人称模式漫游巡检。

13.照明分区，公共区（站厅、站台）设置两个变量点，项目提供三种模式状态，开灯/暗光/关灯。表现：开灯为正常状态，暗光颜色稍暗，关灯颜色再暗一些，但是不是全黑。

工业互联网将人、数据和机器连接起来。地铁车站三维可视化系统是一个很好的展示。HT的轻量级、数据的可视化、机器的可视化和资产的管理帮助我们更好地监控数据。物联网将通过各种信息传感设备，实时收集任何需要监控、连接、交互等的对象或过程，并通过与HT的结合来展示可视化的优势。当然，地铁站也可以与VR结合。在各种科技展览中，我们可以看到各种虚拟现实场景操作。在 HT，我们也可以结合VR设备进行操作。我们可以穿着这些设备在地铁站漫游，让人身临其境。由于场景本身重量轻，可以使用VR的场景流畅性也很高，使用户不会感到头晕。
