电源系统中的恒定电流源，固态继电器，电信开关和高压直流线路等应用需要N沟道耗尽型功率MOSFET，当栅极至源极电压为零时，该MOSFET用作常开的开关。本文将介绍IXYS最新的N沟道耗尽型功率

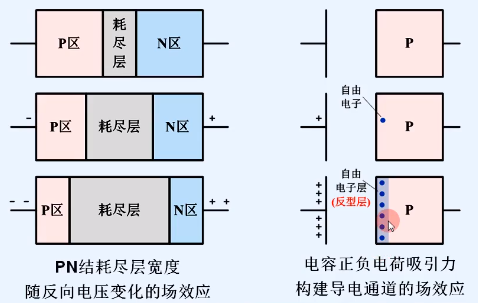

在PN结施加反向电压，耗尽层会逐渐变宽，通过改变耗尽层宽度来对导电通道进行控制。

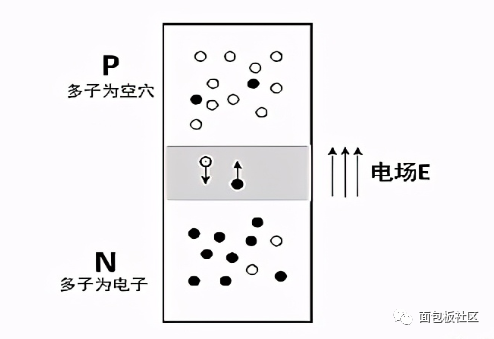

此时P区多子“空穴”在电场的作用下向N区运动，N区多子电子相反，使耗尽层变窄至消失，正向导电OK，也可以理解成外加电场克服耗尽层内电场，实现导电，该电压一般为0.7V或0.3V。二极管正向导通的原理即是如此。

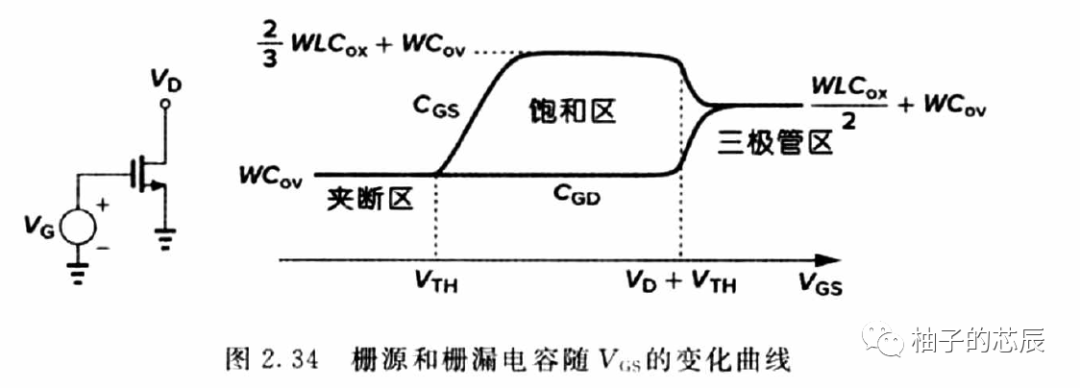

器件关断时，源漏不导通，没有反型层。栅极到源极和漏极的电容是相等的，都是等于CovW，栅极到衬底的电容是由氧化层电容和耗尽层电容串联得到。

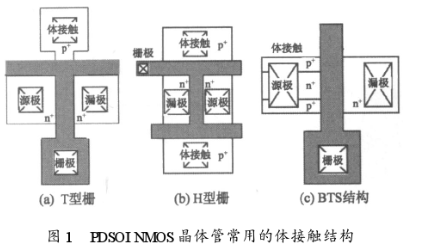

SOI技术带来器件和电路性能提高的同时也不可避免地带来了不利的影响，其中最大的问题在于部分耗尽SOI器件的浮体效应。当器件顶层Si膜的厚度大于最大耗尽层的宽度时，由于结构中氧化埋层的隔离作用，器件

场效应管中，随着Ugs的增加，在靠近二氧化硅绝缘体的P型衬底表面缺少多子，形成了耗尽层。

功率 MOSFET 最常用于开关模式应用中，它们用作开关。然而，在 SMPS 中的启动电路、浪涌和高压保护、反极性保护或固态继电器等应用中，功率 MOSFET 在栅极到源极电压 VGS 为零。当 VGS=0V 时作为正常“导通”开关工作的功率 MOSFET 被称为耗尽型 MOSFET。

在现代电子技术中，MOSFET（Metal-Oxide-Semiconductor Field-Effect Transistor，金属氧化物半导体场效应晶体管）是一种关键且广泛使用的电子器件。耗尽

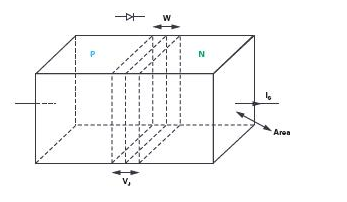

增加PN结上的反向偏置电压VJ会导致连接处电荷的重新分配，形成耗尽区或耗尽层（图1中的W）。这个耗尽层充当电容的两个导电板之间的绝缘体。这个W层的厚度与施加的电场和掺杂浓度呈函数关系。

。MOSFET的设计主要是为了克服FET的缺点，例如高漏极电阻、中等输入阻抗和运行缓慢。MOSFET有增强型和耗尽型两种。本文主要介绍耗尽型MOSFET，以及它的使用场景。

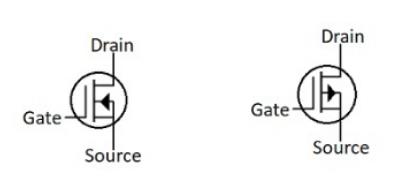

MOSFET可进一步分为耗尽型和增强型。这两种类型都定义了MOSFET的基本工作模式，而术语MOSFET本身是金属氧化物半导体场效应晶体管的缩写。

穿通击穿的击穿点软，击穿过程中，电流有逐步增大的特征，这是因为耗尽层扩展较宽，产生电流较大。另一方面，耗尽层展宽大容易发生DIBL效应，使源衬底结正偏出现电流逐步增大的特征。

如果在PN结的两端之间施加合适的正电压（正向偏压），它可以提供自由电子和空穴，它们需要额外的能量穿过结，作为耗尽层的宽度通过施加负电压（反向偏压）导致自由电荷从结被拉开导致耗尽层宽度增加，因此PN结周围的电压降低。

二极管PN结特性，对其加载反向电压，会增加其耗尽层，导致电流不能流通，其电阻大；对其加载正向电压，会使其耗尽层幅度变窄，只要稍加大电压就可以使非常大的电流流通，其电阻小。

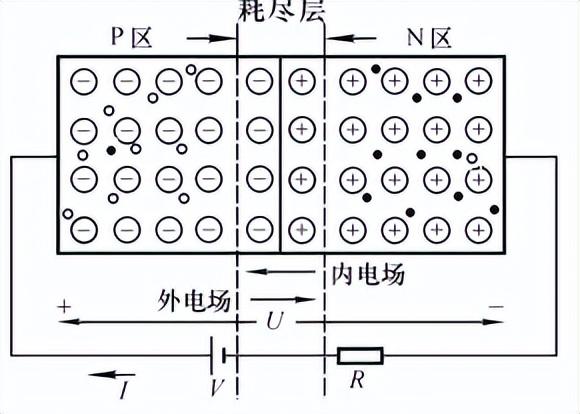

PN结加正向电压导通（正偏）： 外电源形成外电场，使P区空穴越过耗尽层（即PN结）到达电源负极；N区自由电子越过耗尽层，到达电源正极，从而使PN结处于导通状态。

此时P区多子“空穴”在电场的作用下向N区运动，N区多子电子相反，使耗尽层变窄至消失，正向导电OK，也可以理解成外加电场克服耗尽层内电场，实现导电，该电压一般为0.7V或0.3V

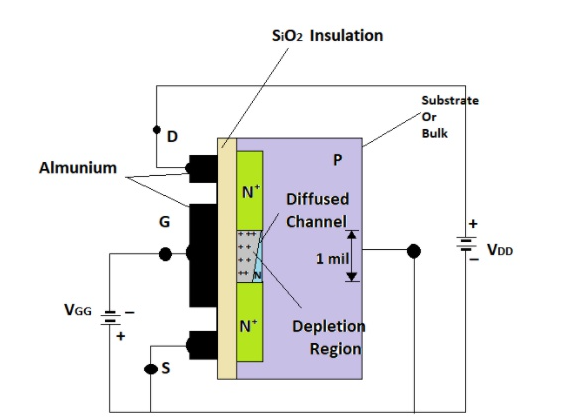

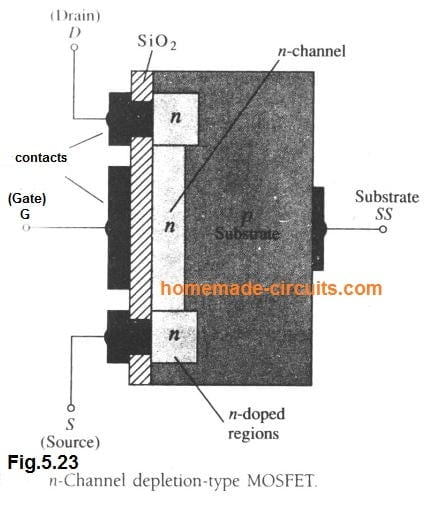

耗尽型 MOSFET 类似于开路开关。在此模式下，施加栅极到源极电压 （VGS） 以关闭器件。当栅极电压为负时，正电荷会在通道中累积。这会导致沟道中的耗尽区并阻止电流流动。因此，由于电流的流动受耗尽区形成的影响，所以称为耗尽型 MOSFET。

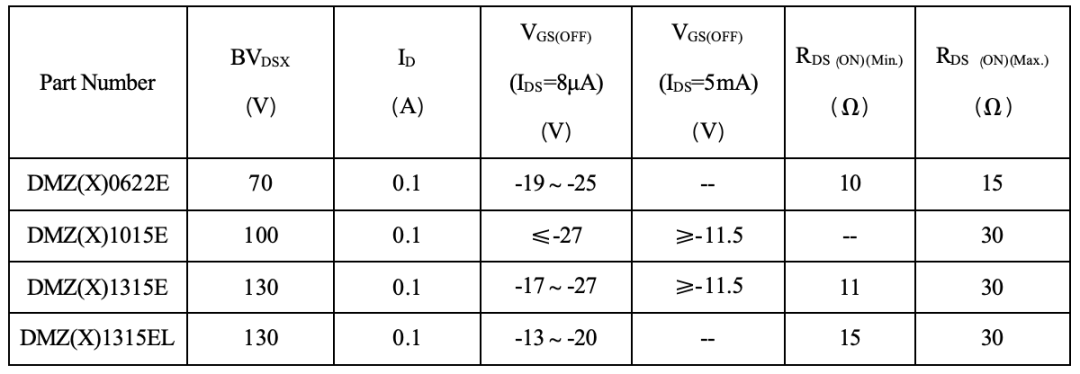

ARK（方舟微）研发的UltraVt ®超高阈值耗尽型MOSFET包括耐压70V的DMZ0622E系列、耐压100V的DMZ(X)1015E系列、耐压130V的DMZ(X)1315E系列、耐压130V的DMZ(X)1315EL系列等产品。

当栅与衬底之间存在压差时，它们之间存在电场，静电边界条件使多晶硅靠近氧化层界面附近的能带发生弯曲，并且电荷耗尽，从而形成多晶硅栅耗尽区。该耗尽区会在多晶硅栅与栅氧化层之间产生一个额外的串联电容。当栅氧化层厚度减小到 2nm 以下，此电容的影响也会变得越来越严重，已经不再可以忽略。

这样描述可能不直观。我们看下N沟道-JFET的构造，如下图所示，栅极和源极之间就是一个耗尽层（PN结）。

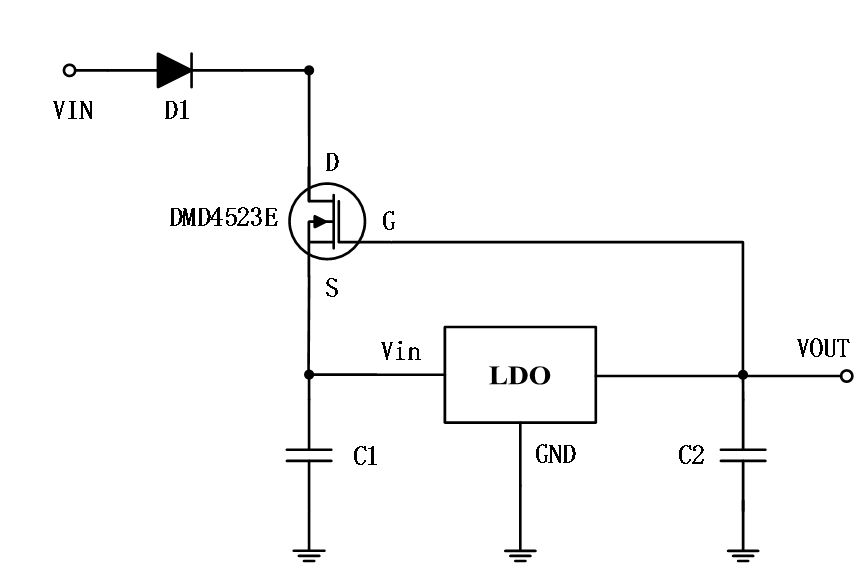

　　在上述电路中，无需使用其它DC-DC元件，仅使用一颗耗尽型MOSFET，即可将较高的电压转换为稳定的低电压给LDO输入端供电。LDO的输入电压Vin与输出电压VOUT的关系满足：Vin=VOUT+|Vth| (Vth即DMD4523E在一定电流下的阈值电压)。

Littelfuse 公司宣布推出CPC3981Z，一种800V、100mA、45欧姆小功率N沟道耗尽型MOSFET。
