mosfet导通电阻

导通电阻（RDSON）指的是在规定的测试条件下，使MOSFET处于完全导通状态时（工作在线性区），漏极（D）与源极（S）之间的直流电阻，反映了MOSFET在导通状态下对电流通过的阻碍程度。

在功率半导体器件中，MOSFET以高速、低开关损耗、低驱动损耗在各种功率变换，特别是高频功率变换中起着重要作用。在低压领域，MOSFET没有竞 争对手，但随着MOS的耐压提高，导通电阻随之以

电阻,MOSFET,元器件,电路原理,FET

对于MOSFET，欧姆电阻不仅仅只考虑沟道电阻，对于阻断电压在50V以上的器件中低掺杂中间区域的电阻起到决定作用。

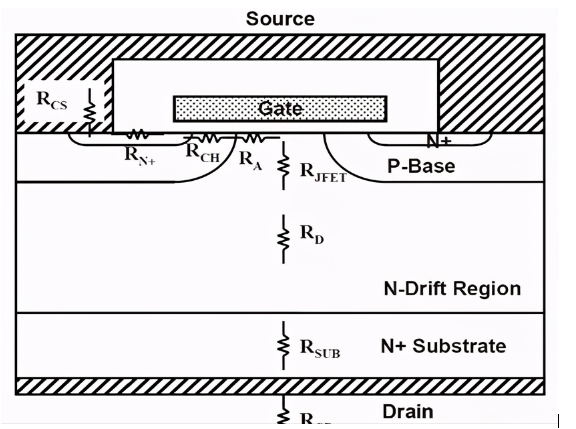

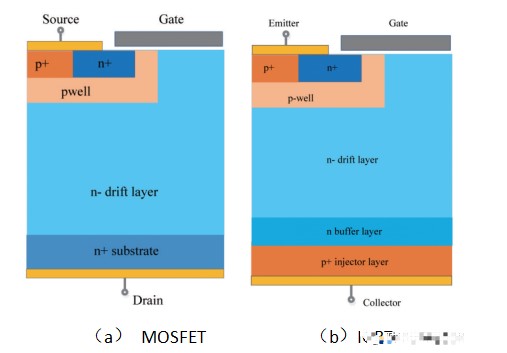

两者因为其栅极都是在外延表面生长出来的平面结构所以都统称为平面栅MOSFET。还有另外一种结构是把栅极构建在结构内部，挖出来的沟槽里面，叫做沟槽型MOSFET。针对两种不同的结构，对其导通电阻的构成进行简单的分析介绍。

日前发布的MOSFET导通电阻比市场上排名第二的产品低43%，降低压降并减小传导损耗，从而实现更高功率密度。

如果设计的LED灯具功率不是很高，Doug建议使用集成了MOSFET的LED驱动器产品，因为这样做的好处是集成MOSFET的导通电阻少，产生的热量要比分立的少

对于功率半导体来说，当导通电阻降低时短路耐受时间※2就会缩短，两者之间存在着矛盾权衡关系，因此在降低SiC MOSFET的导通电阻时，如何兼顾短路耐受时间一直是一个挑战。

相对于IGBT，SiC-MOSFET降低了开关关断时的损耗，实现了高频率工作，有助于应用的小型化。相对于同等耐压的SJ-MOSFET，导通电阻较小，可减少相同导通电阻的芯片面积，并显著降低恢复损耗。

　　在SiC MOSFET的开发与应用方面，与相同功率等级的Si MOSFET相比，SiC MOSFET导通电阻、开关损耗大幅降低，适用于更高的工作频率，另由于其高温工作特性，大大提高了高温稳定性。

　　在SiC MOSFET的开发与应用方面，与相同功率等级的Si MOSFET相比，SiC MOSFET导通电阻、开关损耗大幅降低，适用于更高的工作频率，另由于其高温工作特性，大大提高了高温稳定性。

由于MOSFET的功率耗散很大程度上取决于其导通电阻（RDS（ON）），计算RDS（ON）看似是一个很好的着手之处。但MOSFET的导通电阻取决于结温TJ。返过来，TJ又取决于MOSFET中的功率放大器耗散和MOSFET的热阻（ΘJA）。

在电池管理系统（BMS）中，MDD辰达半导体MOSFET作为电池组充放电的开关与保护核心元件，其导通电阻（RDS(on)）参数对系统性能有着直接且深远的影响。作为MDDFAE，在支持客户调试或可

汽车级MOSFET导通电阻比最接近的DPAK封装竞品器件低28 %，比前代解决方案低31 %，占位面积减小50 %，有助于降低导通功耗，节省能源，同时增加功率密度提高输出。

异步Buck变换器采用肖特基二极管作为续流管，而同步Buck变换器用MOSFET替代肖特基二极管进行续流，由于MOSFET的导通电阻很低，所以导通损耗较低，而肖特基二极管的损耗为其正向导通压降乘以电流，损耗较大。

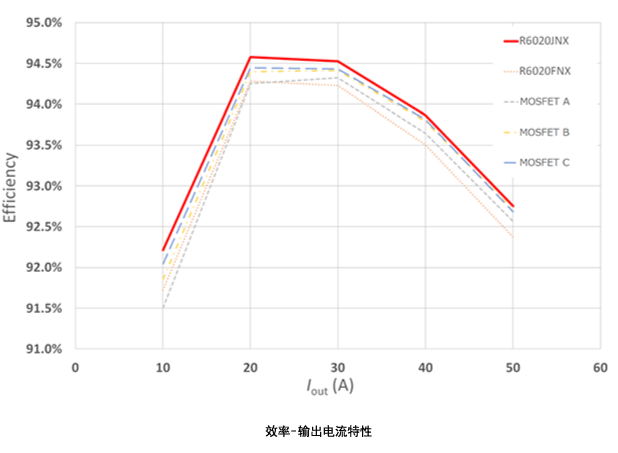

相移全桥电路的功率转换效率提升，针对本系列文章的主题——转换效率，本文将会给出使用实际电源电路进行评估的结果。具体而言，本文对Q1～Q4的MOSFET使用导通电阻约0.2Ω的五种快速恢复型SJ MOSFET时的结果进行了比较。

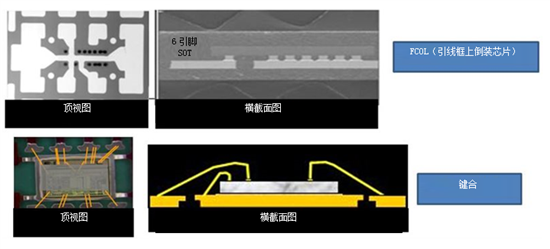

由于称为引线框上倒装芯片（FCOL）的封装技术的最新进展，TI现在可以制造无引线键合的直流/直流转换器。芯片通过铜凸块直接连接到引线框架，这降低了MOSFET的导通电阻（Rdson），从而实现更高的效率和更低的功耗。

降压型DC-DC转换器设计的最新进展已经消除了检流电阻，而是用压降代替低侧MOSFET（同步整流器）两端。这种拓扑结构节省了检测电阻的成本和空间，并适度提高了效率。然而，新方法提出的一个折衷方案是电流限制值，该值主要由MOSFET的导通电阻决定，而导通电阻与温度高度相关。

降压型DC-DC转换器设计的最新进展已经消除了检流电阻，而是用压降代替低侧MOSFET（同步整流器）两端。这种拓扑结构节省了检测电阻的成本和空间，并适度提高了效率。然而，新方法提出的一个折衷方案是电流限制值，该值主要由MOSFET的导通电阻决定，而导通电阻与温度高度相关。

降压型DC-DC转换器设计的最新进展已经消除了检流电阻，而是用压降代替低侧MOSFET（同步整流器）两端。这种拓扑结构节省了检测电阻的成本和空间，并适度提高了效率。然而，新方法提出的一个折衷方案是电流限制值，该值主要由MOSFET的导通电阻决定，而导通电阻与温度高度相关。

MOSFET的核心亮点在于采用了瑞萨电子创新的晶圆制造工艺——REXFET-1。这项技术有效降低了MOSFET的导通电阻(Rdson)高达30%，从而显著减少了功率损耗，为

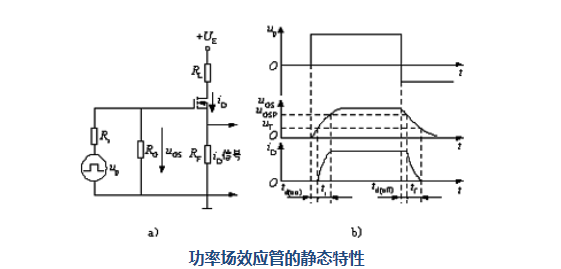

。功率MOSFET的漏极之间有一个寄生二极管，当漏极与反向电压连接时，器件连接。功率MOSFET的导通电阻具有正温度系数，有利于并联器件时的均流。

电动助力转向（EPS）系统是汽车操控安全的核心部件，其电机驱动单元需要在频繁的启停和重载工况下稳定提供10A-50A的持续电流（部分工况下峰值电流可达100A以上），同时尽可能降低功耗以减少电池负荷——这对MOSFET的导通电阻、电流承载能力和散热性能提出了严苛要求。

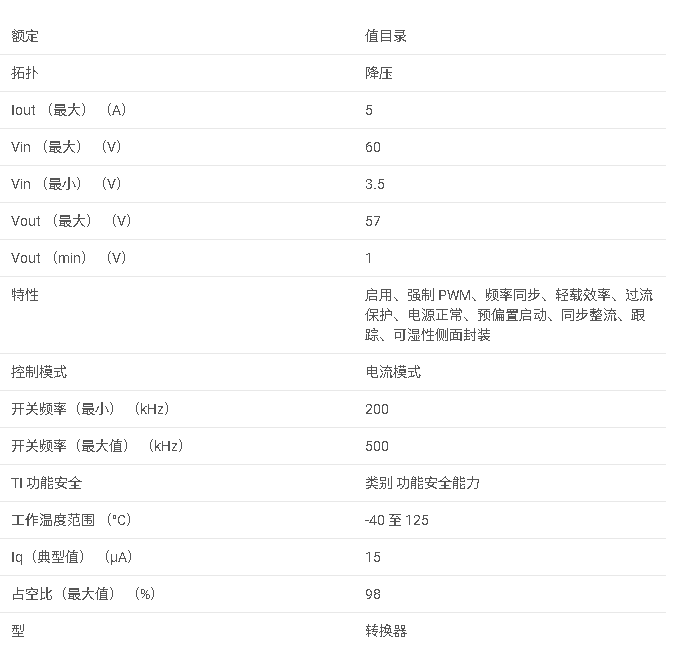

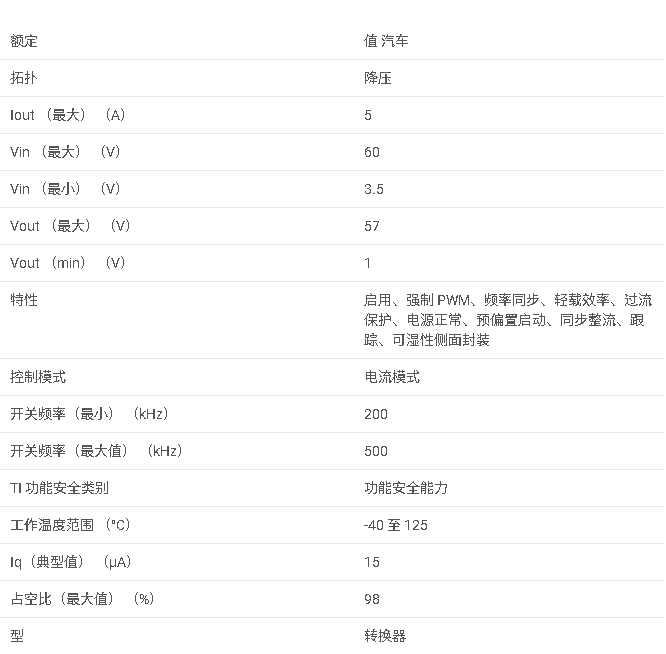

LM76005-Q1是一款易于使用的同步降压DC/DC转换器，专为汽车电子应用设计。它采用固定频率峰值电流模式控制，结合低MOSFET导通电阻和外部偏置选项，确保在整个负载范围内的高效率。该转换器还具有灵活的软启动功能和输出电压跟踪能力，满足复杂的系统启动和电源管理需求。

决方案尺寸的输出精度。PWM 和 PFM 之间的无缝转换 模式，以及非常低的 MOSFET 导通电阻和外部偏置输入，可确保 在整个负载范围内具有卓越的效率。
