确定ADC（模数转换器）的量程需要综合考虑以下因素，以确保信号准确转换且不损坏硬件：
1. 输入信号范围
- 核心原则：ADC的量程必须覆盖被测模拟信号的最大电压范围。例如：
- 若传感器输出为 0~3.3V，则ADC量程应至少覆盖此范围。
- 若信号可能偶尔超出预期范围（如噪声干扰），需预留余量（例如选择 0~5V 量程）。
- 注意：量程过小会导致信号削波（超出量程部分无法测量）；量程过大会降低分辨率（ADC位数固定时，量程越大，每个数字量对应的电压值越大，精度下降）。
2. ADC的参考电压（VREF）
- 参考电压决定量程：大多数ADC的量程直接由参考电压（VREF）定义：
- 单极性模式：量程为 0 ~ VREF（如VREF=3.3V，则量程为0~3.3V）。
- 双极性模式：量程为 -VREF ~ +VREF（如±2.5V）。
- 如何设置VREF：
- 使用ADC芯片的内部参考电压（如1.2V、2.048V等）。
- 通过外部电路提供精准外部参考电压（如TL431、REF50xx系列芯片）。
- 直接采用电源电压（如3.3V或5V系统供电），但需注意电源噪声可能影响精度。
3. 信号调理电路
若输入信号超出ADC量程，需通过硬件电路调整：
- 分压电阻：降低高压信号（如将0~10V信号分压为0~3.3V）。
- 运算放大器：放大微弱信号（如0~1V放大到0~3.3V）或进行电平偏移（将-5V~+5V转换为0~3.3V）。
- 保护电路：使用钳位二极管或TVS管防止电压超过ADC量程。
4. ADC的分辨率与精度
- 分辨率：由ADC位数决定（如12位ADC将量程分为2^12=4096级）。量程越大，每级对应的电压值越大，精度越低。
- 权衡示例：若信号范围为0~1V，选择VREF=1V时分辨率最高；若选择VREF=5V，则量化误差可能显著增加。
5. 实际步骤
- 测量或查阅信号源的最大/最小值（包括瞬态尖峰）。
- 选择或配置ADC的参考电压，确保量程覆盖信号范围。
- 必要时添加调理电路（分压、放大、滤波等）。
- 验证设计：通过示波器或万用表测试实际信号是否在ADC量程内。
示例
- 场景：测量温度传感器输出（0~2.5V），使用12位ADC。
- 方案：
- 设置ADC参考电压VREF=2.5V，量程为0~2.5V。
- 分辨率：2.5V / 4096 ≈ 0.61mV/bit，最大化精度。
- 若传感器可能输出瞬时2.6V，需选择VREF=3.3V并牺牲部分分辨率，或添加保护电路限制电压。
通过以上步骤，可确保ADC量程与信号匹配，兼顾精度与安全性。
使用AD7172-2进行宽量程测量出现ADC超量程错误的原因？
在使用AD7172-2进行宽量程测量出现ADC超量程错误时，根据数据手册，ADC结果应该钳位至0xFFFFFF。但在实际测试中获得的ADC输出并不是0xFFFFFF。请问出现这种情况可能的原因是什么呢？
悬崖勒马2
2023-12-01 06:10:22
如何确定带隙电压和对应的ADC原始数据？
如果我们可以确定带隙电压和对应的ADC原始数据那么我们就可以通过比例运算知道VCC，因为满量程对应的就是VCC，也就是0x0FFF对应VCC 即VCC:0xFFF=带隙电压：带隙电压ADC
发生的方式
2023-06-25 08:18:31

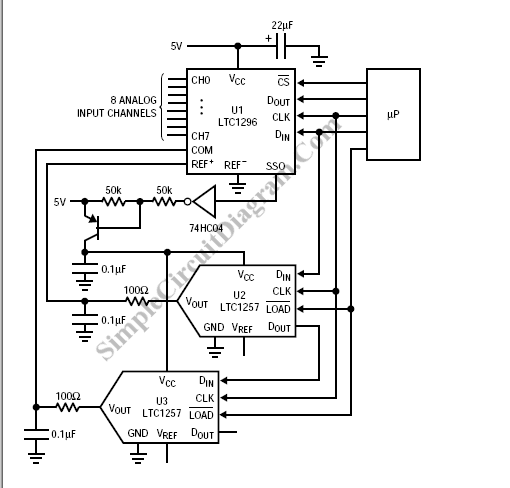

自动量程电路图讲解
为了扩展可用ADC（模拟到数字转换器）的测量范围，我们可以使用这种自动量程。如果它采用多路复用输入实现，该电路将获得最佳结果。为了调整ADC的满标度范围，我们使用使用LTC1257的系统自动量程，因为它适用于系统自动量程。
2023-07-28 17:02:15
ADC通道的量程信息为何不直接在驱动内部换算成电压值上报呢？
在RTT的ADC驱动框架里，adc只读回原始值，上层在根据adc的最大量程电压去换算成实际电压。这会带来一个问题：应用需要知道所使用的ADC通道的量程信息才能做具体换算。我的疑惑是，既然这个量程
ZXH22770
2023-04-07 16:15:05
MAX1302：8通道、±VREF多量程输入串行16位ADC的深度解析
MAX1302：8通道、±VREF多量程输入串行16位ADC的深度解析 在电子设计领域，模拟到数字的转换是一个关键环节，而ADC（模拟 - 数字转换器）则是实现这一转换的核心器件。今天，我们将
2026-03-31 16:20:03
压力表量程范围是如何测量和确定的
其实来压力表的适用范围应该是量程源的1/3~接近满量程处，被测压力太小的话，信号幅度就小，传感器零位误差和重复性误差、迟滞误差等在输出中所占的比例就大，精度就低，被测压力过大（超过了压力传感器的正常量程
2021-05-10 16:09:35
请问传感器的信号要怎么处理才能满足ADC的量程？
如图所示，重量传感器的电压是10-15V ,ADC芯片的电压都是5v，传感器出来的信号超出了ADC的量程，把重量传感器电压降到5V就可以了！如果一定要10-15V给重量传感器供电，那传感器的信号要怎么处理才能满足ADC的量程？加运算放大器，且是负反馈？求高手指教
I_mC酱
2019-08-14 04:35:54
STM32 ADC采样频率的确定
时间是你通过寄存器告诉stm32采样模拟量的时间，设置越长越精确一 STM32 ADC采样频率的确定1. ：先看一些资料，确定一下ADC的时钟：(1)，由时钟控制器提供的ADCCLK...
叹久
2021-12-10 07:16:46
MAX1303：4通道、±VREF多量程输入的串行16位ADC
MAX1303：4通道、±VREF多量程输入的串行16位ADC 在电子设计领域，模拟 - 数字转换器（ADC）是连接现实世界模拟信号与数字系统的关键桥梁。今天我们要深入探讨的就是Maxim公司的一款
2026-04-07 10:10:23
MAX1034/MAX1035：8/4通道、±VREF多量程输入串行14位ADC
MAX1034/MAX1035：8/4通道、±VREF多量程输入串行14位ADC 在电子设计领域，模拟到数字的转换是至关重要的一环。今天，我们来深入探讨MAXIM公司的两款出色的ADC产品
2026-04-07 10:00:44
在挑选ADC时如何确定内部噪声这个参数
在挑选ADC时如何确定内部噪声这个参数？如何对流水线结构ADC进行校准？需要校准哪些参数？对ADC和DAC周围的布线有哪些建议？
getian2001
2021-10-18 07:34:43
MAX1270/MAX1271：多量程 12 位 ADC 的卓越之选
MAX1270/MAX1271：多量程 12 位 ADC 的卓越之选 在电子工程师的设计世界里，一款性能出色的模数转换器（ADC）是实现精确数据采集的关键。今天，我们就来深入探讨 MAXIM 公司
2026-04-09 16:15:07
MAX1270/MAX1271：多量程、+5V、8通道、串行12位ADC的深度解析
MAX1270/MAX1271：多量程、+5V、8通道、串行12位ADC的深度解析 在电子设计领域，模数转换器（ADC）是连接模拟世界和数字世界的关键桥梁。今天我们要深入探讨的是Maxim公司
2026-04-02 12:40:09

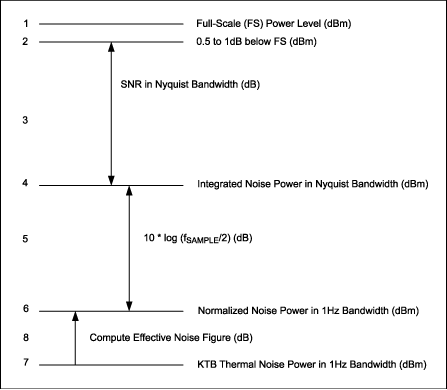

量化和热噪声如何确定ADC的有效噪声系数
，其电平低于转换器的满量程（FS）电平，通常为0.5dB至1dB。ADC使用非线性过程将信号转换为离散输出电平。最小的离散步长称为量化电平，它是ADC分辨率或位数的函数。实际正弦波值与量化电平之间存在差异（或误差）。误差可以是量化电平内的任何值，从而产生理想转换器的表达式
2023-02-25 11:05:22
单片机ADC温度采集的原理是什么
以上拉电阻形式为例：据分压公式有：若 ADC 采集精度为 Nbit;则 VCC 即对应的满量程 ADC 值为 2^N=C(常数);若 VADC 端口当前读取的 ADC 值为 X;则有：由于 X 为
shbaoyan
2021-11-18 06:06:08
MAX1300/MAX1301：8 与 4 通道、±3 x VREF 多量程输入的 16 位串行 ADC
MAX1300/MAX1301：8 与 4 通道、±3 x VREF 多量程输入的 16 位串行 ADC 在电子设计领域，模拟 - 数字转换器（ADC）是连接模拟世界与数字世界的关键桥梁。今天，我们
2026-04-07 10:10:33

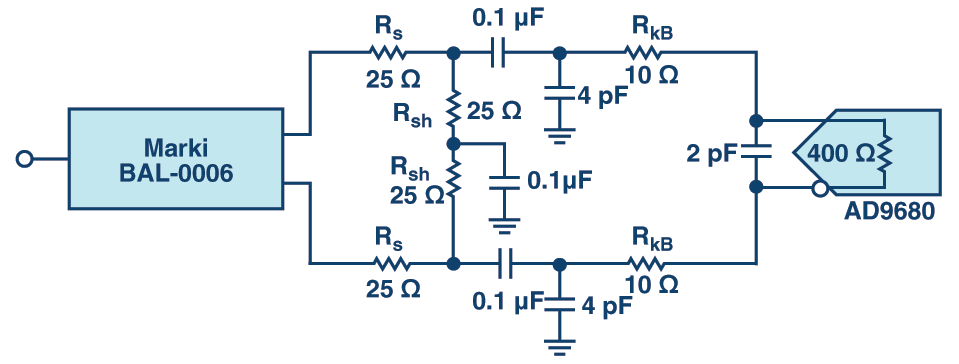

AD9680 ADC的默认前端网络
通常，ADC（模数转换器）性能额定为–1 dBFS。一些数据手册规定失真低于满量程0.5 dB。无论是低于满量程1 dB还是0.5 dB，这样做都是为了防止在满量程（0 dBFS）下运行ADC输入
2023-02-01 11:35:50
请问如何确定ADC的过采样频率？
你好！我有一个项目，我需要分析代码。这个家伙使用特征过采样。问题是，这个家伙在DC上使用过采样来获得额外的精度。我曾尝试在互联网上寻找，但我所发现的是不同的来源，说它可以，其他人说不可能。我很困惑。真相是什么？这到底是不是？如果是，如何确定ADC的过采样频率？
huangshouda
2019-09-06 09:25:49
典型应用使用TC7106A ADC实现200 mV满量程，适合便携式应用
典型应用使用TC7106A ADC实现200 mV满量程，3RPS，VIN-连接至单端输入。低成本，高分辨率指示仪表仅需要显示器，四个电阻器和四个电容器。该器件采用低功耗和9V电池供电，适合便携式应用
60user166
2019-07-24 06:38:04
详解ADC的信噪比公式
其中N是ADC的位数，比如对于一个10bit的ADC，N=10，当ADC采集一个满量程的正弦波时，那么信噪比SNR=6.02*10+1.76=61.96dB，那么这个公式是怎么来的呢？
2022-09-07 14:07:44

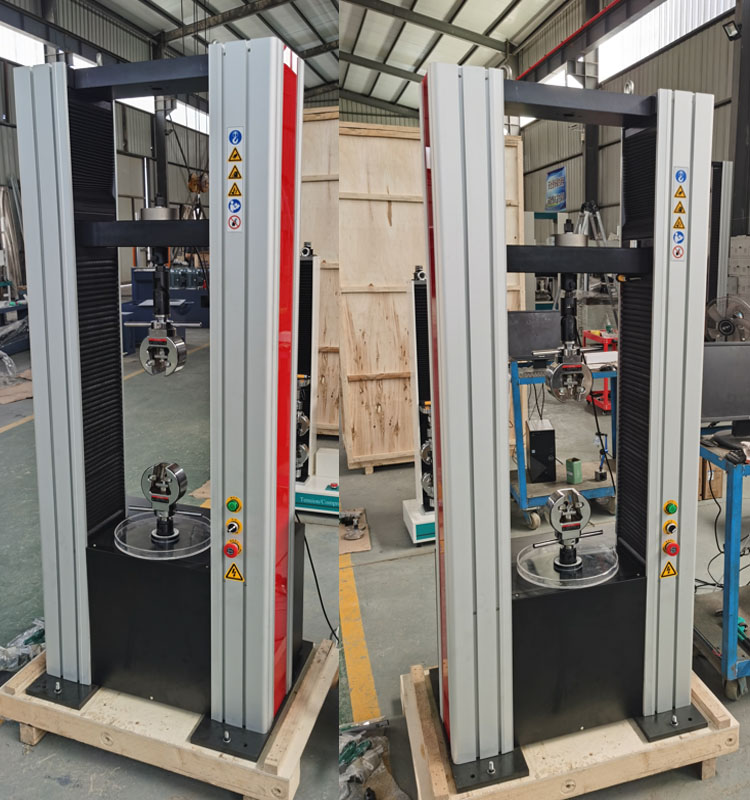

如何根据材料性质来确定万能试验机的量程？
